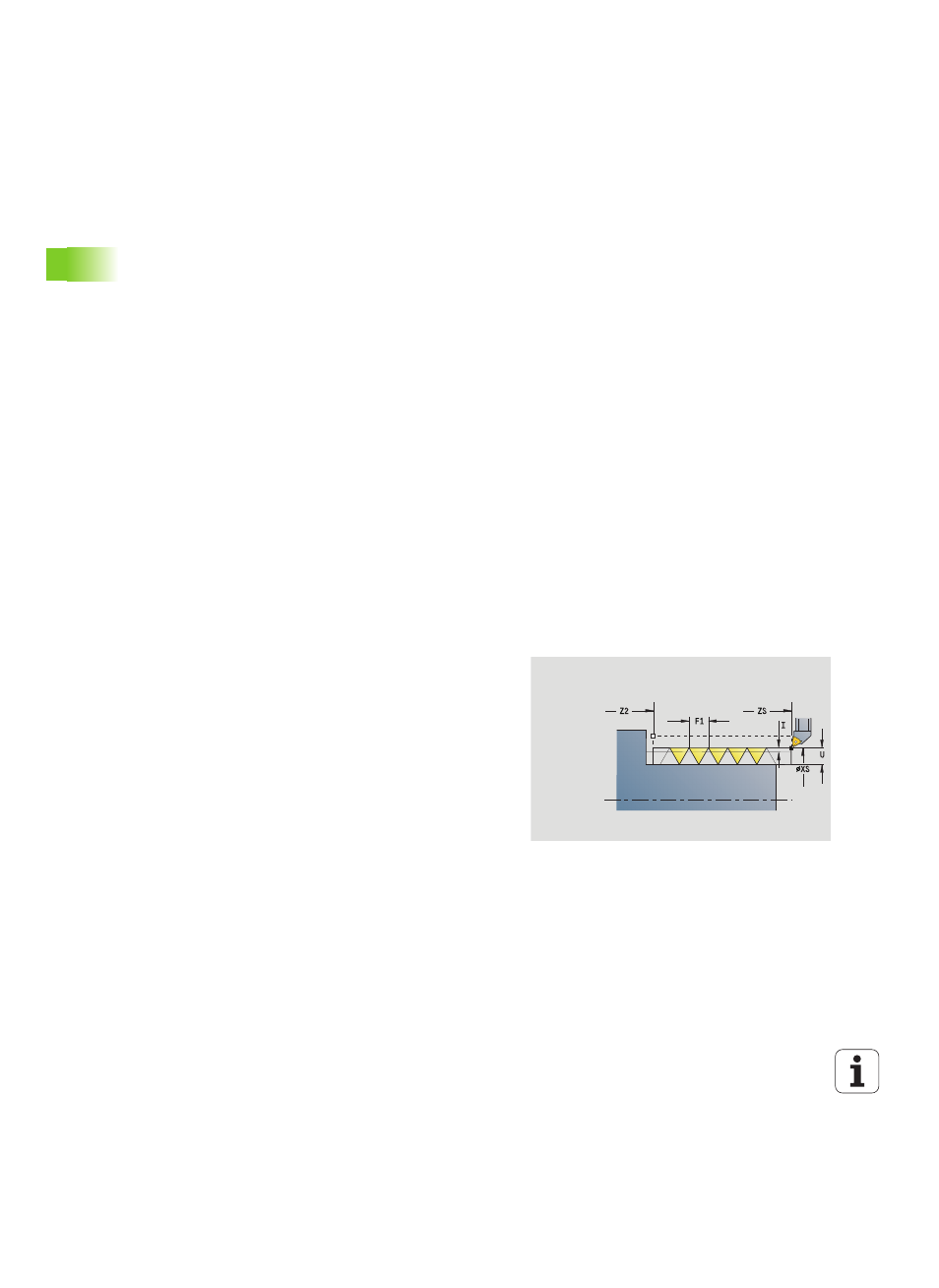

Юнит "Резьба ICP"
Юнит выполняет одно- или многоходовую внутреннюю или
внешнюю резьбу в продольном или поперечном направлении.
Контур, на который наносится резьба, задается с помощью ICP.
Имя юнита: G31_ICP / Цикл: G31 (см. страницу 302)
Форма Цикл
H
Тип смещения (смещение между отдельными
подачами на врезание в направлении хода)
0: без смещения
1: слева
2: справа
3: переменно слева/справа
V
Вид врезания
0: постоянный диагональный проход резания
1: постоянная подача на врезание
2: с остаточным резанием
3: без остаточного резания
4: как MANUALplus 4110
5: постоянная подача (как в 4290)
6: постоянно с остатком (как в 4290)
A
Угол подачи (привязка: X-ось; 0°<A<60°; по умолчанию
30°)
R
Остаточная глубина прохода (только при V=4)
C
Начальный угол
D
Количество заходов
Q
Количество пустых проходов
Другие формы: см. страницу 58
Доступ к технологической базе данных:
Тип обработки: нарезание резьбы
Параметры, на которые оказывается влияние:
F, S
Форма Резьба
FK
Привязка контура: см. страницу 60
NS
Номер стартового кадра контура
NE
Номер кадра конца контура
O1
Обработка элемента формы
0: без обработки
1: в начале
2: в конце
3: в начале и в конце
4: только фаска и скругление
O
Место резьбы
0: внутренняя резьба (врезание в направлении +Х)
1: внешняя резьба (врезание в направлении –Х)
