HEIDENHAIN MANUALplus 620, CNC PILOT 640 503
6.2
Конт
ур
ы
в
пл
о
ск
о
сти
XY

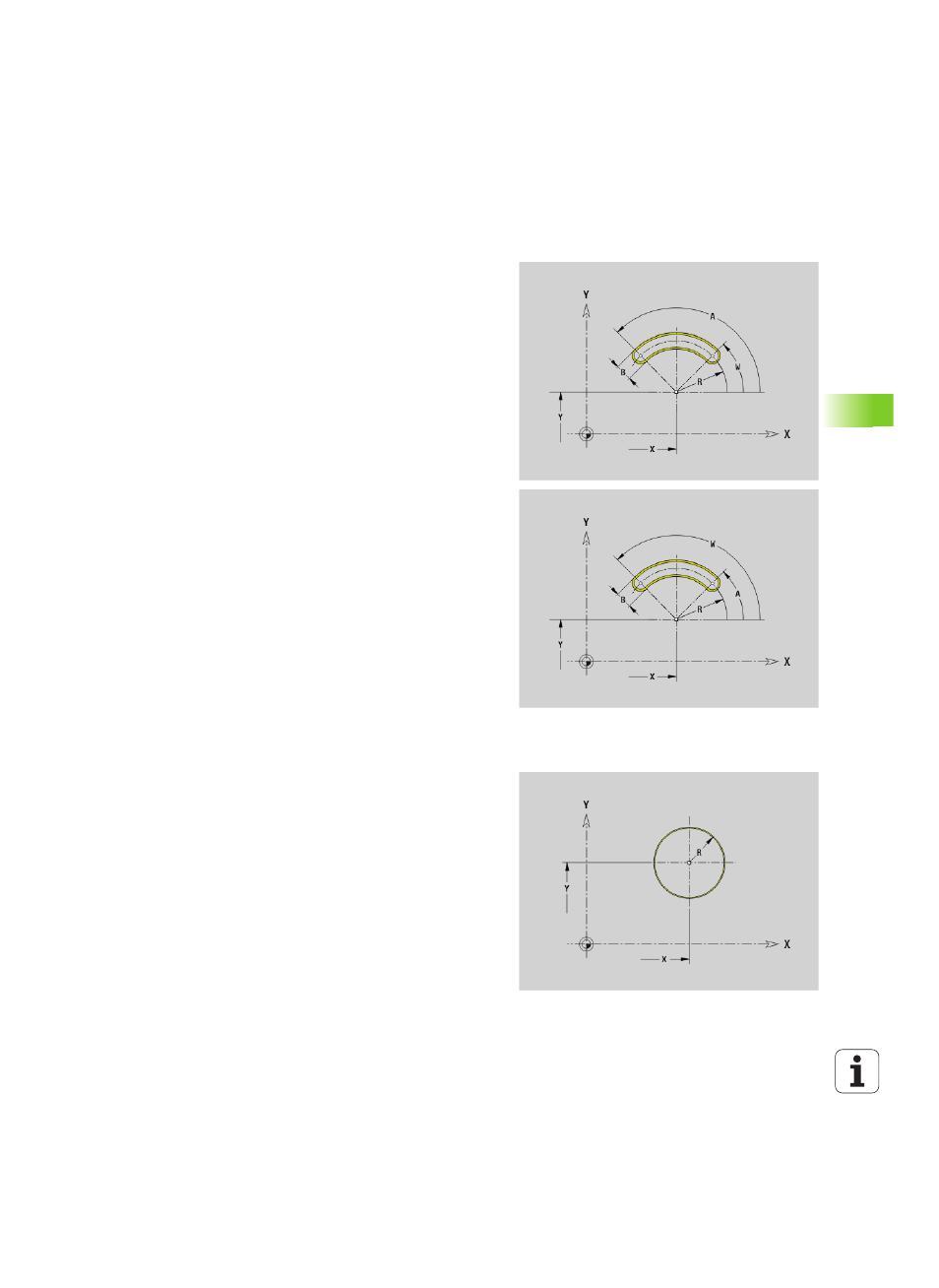

Круглая канавка в плоскости XY G372-/G373-
Geo
G372G373 задает круглую канавку в плоскости XY.
 G372: круглая канавка по часовой стрелке
 G373: круглая канавка против часовой стрелки
Полная окружность в плоскости XY G374-Geo
G374 задает полную окружность в плоскости XY.
Параметр
X
Центр кривизны канавки (радиус)
Y Центр кривизны канавки
R Радиус кривизны (привязка: контур центра канавки)
A Начальный угол (привязка: положительная ось X; по
умолчанию: 0°)
W Конечный угол (привязка: положительное направление оси
X; по умолчанию: 0°)
B Ширина канавки
P Глубина/высота (по умолчанию: "P" из G308)
 P<0: карман
 P>0: остров
I Диаметр ограничения (для ограничения резания)
 нет данных: "Х" из идентификатора раздела
 "I" перезаписывает "X" из идентификатора раздела
Параметр
X
Центр окружности (радиус)
Y Центр окружности
R Радиус окружности
P Глубина/высота (по умолчанию: "P" из G308)
 P<0: карман
 P>0: остров
I Диаметр ограничения (для ограничения резания)
 нет данных: "Х" из идентификатора раздела
 "I" перезаписывает "X" из идентификатора раздела
