smart.Turn-юниты для оси Y
3.3
Юниты
–
Фрез
еров
ание
,
ос
ь
Y

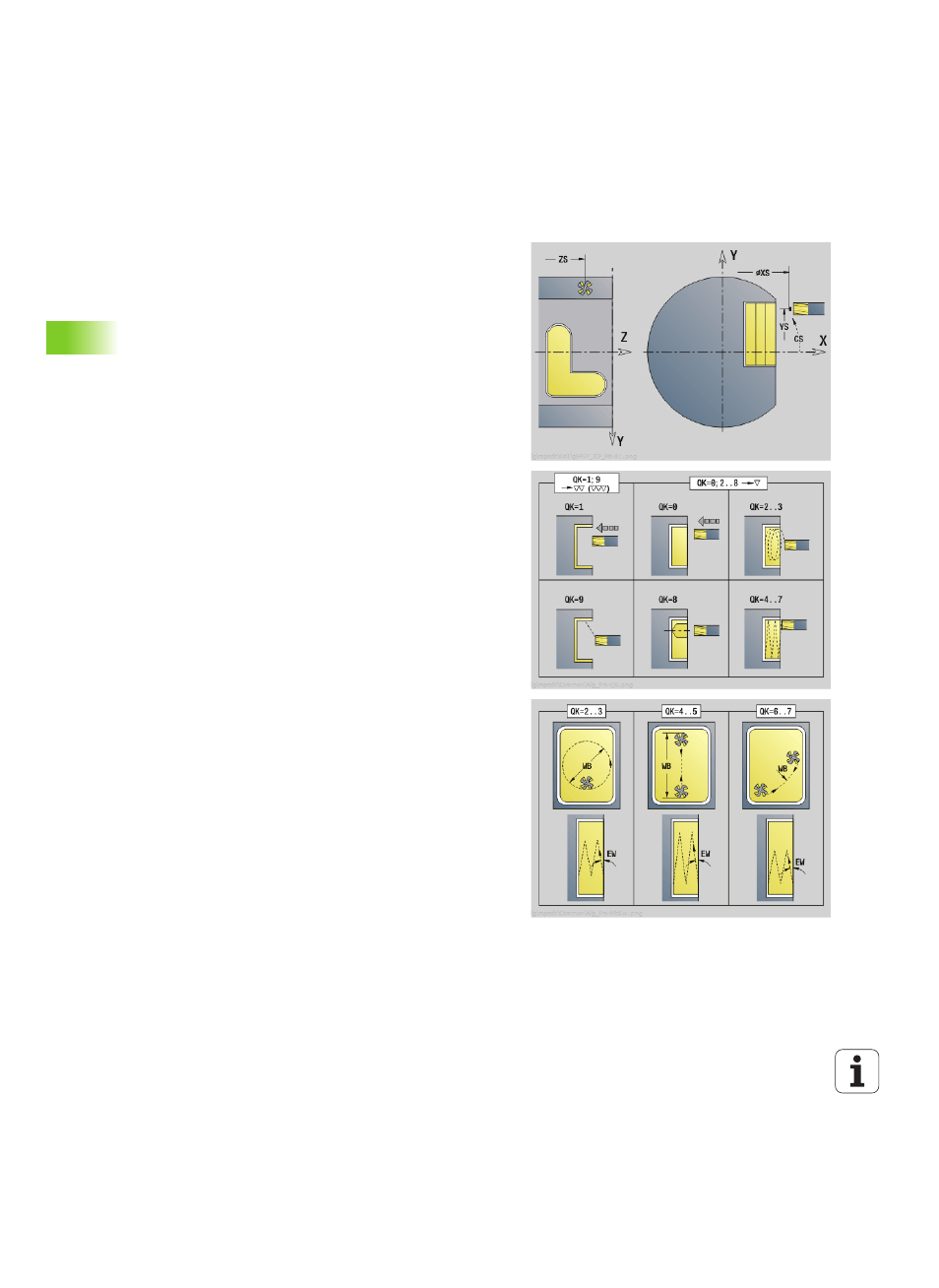

Юнит "Фрезерование карманов ICP, плоскость YZ"
Юнит фрезерует заданный с помощью ICP карман на плоскости
YZ. Выберите в QK черновую или чистовую обработку и в случае
черновой обработки укажите стратегию врезания.
Имя юнита: G845_Tas_Y_Mant / Циклы: G845 (см. страницу 371);
G846 (см. страницу 376)
Доступ к технологической базе данных:
Тип обработки: фрезерование
Параметры, на которые оказывается влияние:
F, S, FZ, P
Параметры формы Контур
FK
NS
Номер стартового кадра контура
NE
Номер кадра конца контура
X1
Верхняя грань фрезерования (диаметр)
P2
Глубина контура
NF
Маркер позиции (только если QK=8)
Параметры формы Цикл
QK
Тип обработки и стратегия врезания
0: черновая обработка
1: чистовая обработка
2: черновая обработка по спирали, ручная
3: черновая обработка по спирали, автоматическая
4: черновая обработка маятниковым движением,
линейная, ручная
5: черновая обработка маятниковым движением,
линейная, автоматическая
6: черновая обработка маятниковым движением,
круговая, ручная
7: черновая обработка маятниковым движением,
круговая, автоматическая
8: черновая обработка, врезание в позиции
предварительного сверления
9: Чистовая обработка, 3D кривая подвода
JT
Направление прогона:
0: изнутри наружу
1: снаружи внутрь
H
Направление прохода фрезерования
0: встречное движение
1: попутное движение
P
Максимальное врезание
I
Припуск в направлении подачи
K
Припуск параллельно контуру
FZ
Подача врезания
E
Уменьшенная подача
R
Радиус подвода
WB
Длина врезания
EW
Угол врезания
U
Коэффициент перекрытия (по умолчанию: 0,5)
RB
Плоскость возврата (диаметр)
Другие формы: см. страницу 58
