HEIDENHAIN MANUALplus 620, CNC PILOT 640
81
2.4
Юниты
–
Св
ер
л
е
ни
е
по
центр
у

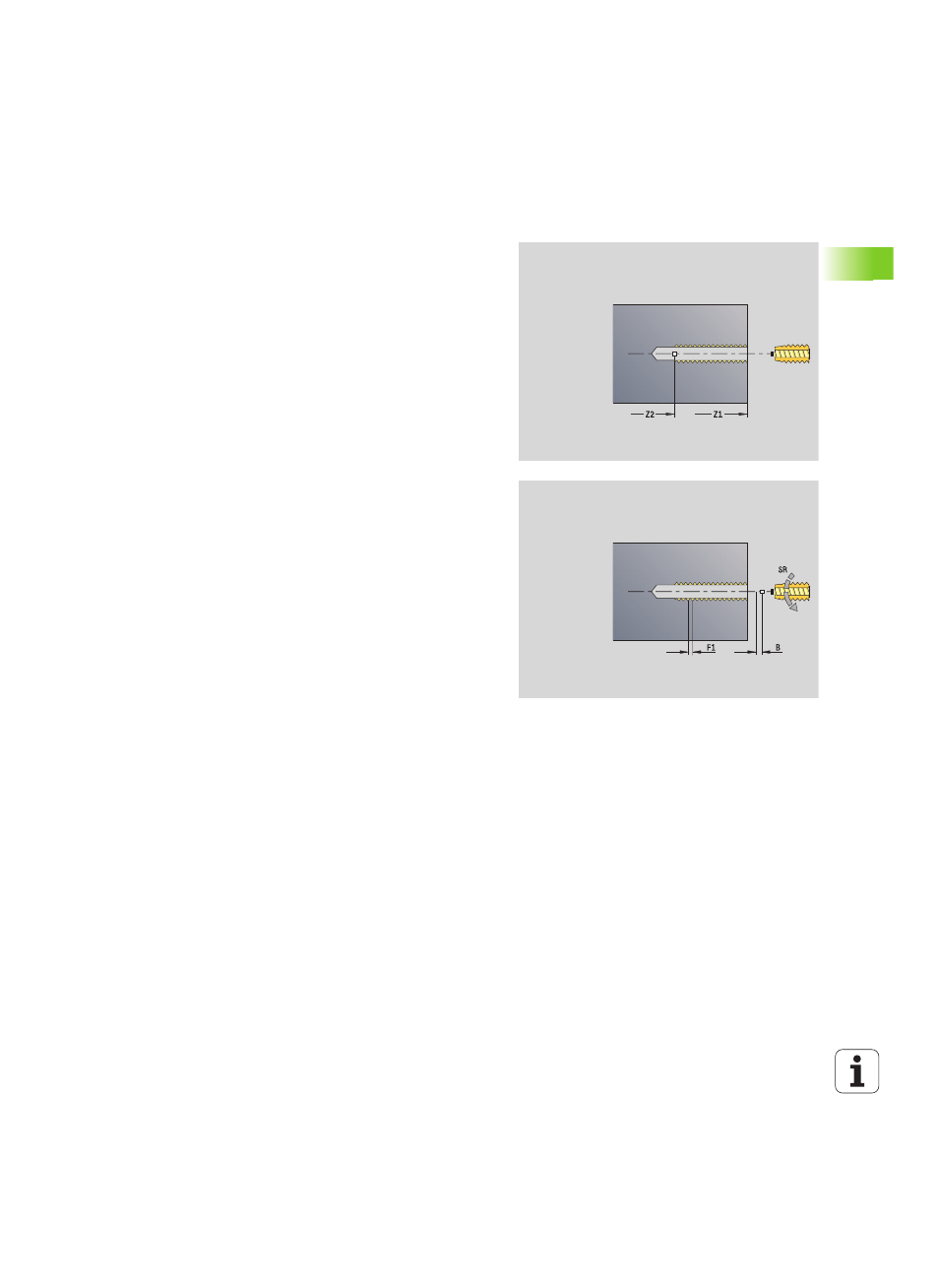

Юнит "Нарезание резьбы по центру"
Юнит нарезает аксиальную резьбу при помощи неподвижных
инструментов.
Имя юнита: G73_ZENTR / Цикл: G73 (см. страницу 327)
Длина выхода L: используйте этот параметр для цанговых
зажимов с компенсацией длины. На основе глубины резьбы,
запрограммированного шага и "длины выхода" цикл рассчитывает
новый номинальный шаг. Номинальный шаг немного меньше
шага метчика. При выполнении резьбы сверло вытягивается из
зажимного патрона на "длину выхода". Таким образом
достигается более длительный срок службы метчиков.
Доступ к технологической базе данных:
Тип обработки: нарезание резьбы
Параметры, на которые оказывается
влияние: S
Форма Цикл
Z1
Стартовая точка сверления
Z2
Конечная точка отверстия
NS
Номер стартового кадра контура
X
Стартовая точка сверления (диаметр) –
(Диапазон: –2 мм < X < 2 мм; по умолчанию: 0)
F1
Шаг резьбы
B
Длина разбега
L
Длина выхода при использовании зажимных цанг с
компенсацией длины (по умолчанию: 0)
SR
Частота вращения отвода (по умолчанию: частота
вращения сверла)
Другие формы: см. страницу 58
