DIN-программирование для оси Y
6.3
Конт
ур
ы
пл
о
ск
о
сти
YZ

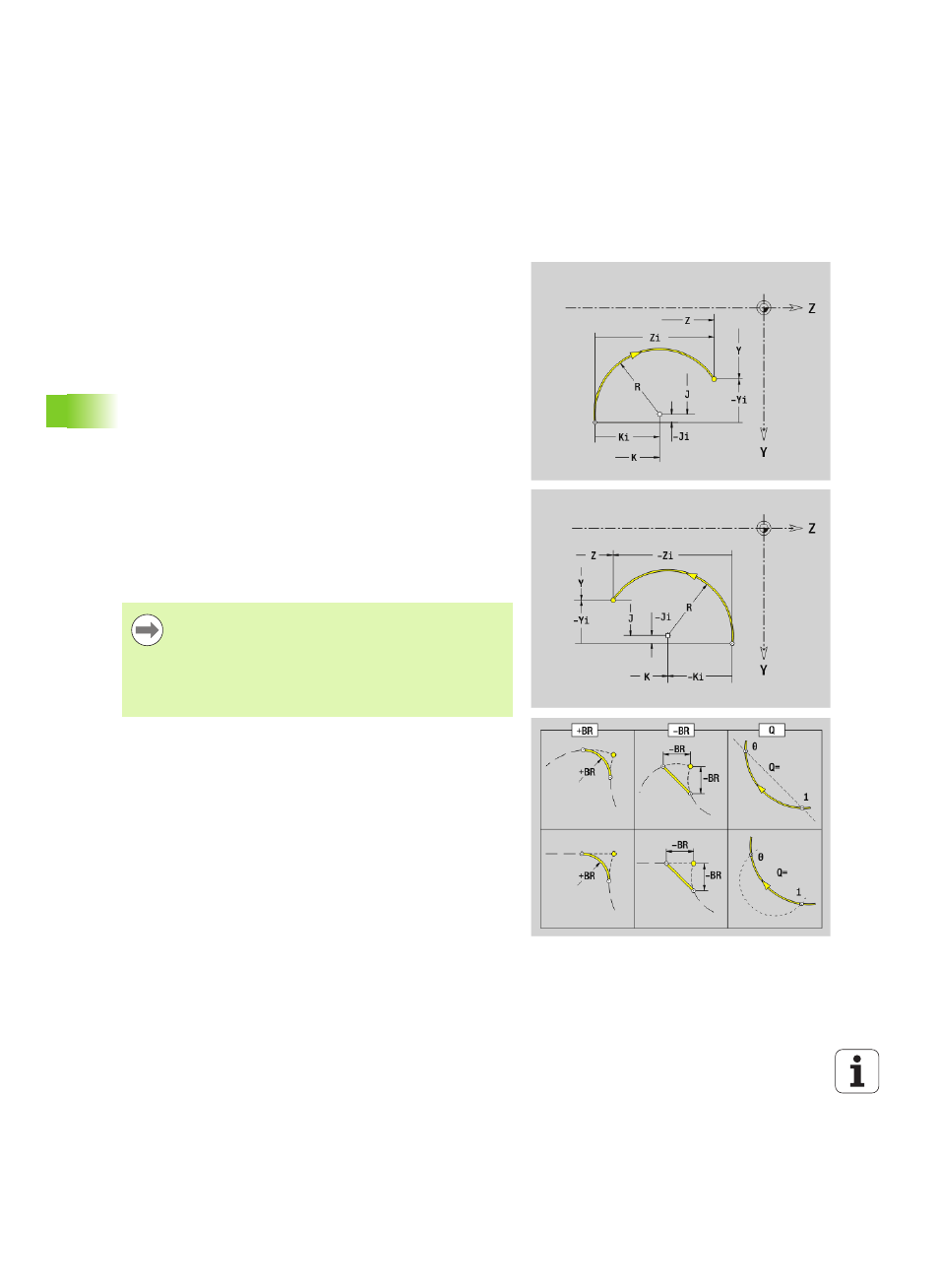

Дуга окружности плоскости YZ G182-/G183-
Geo
G182/G183 задает дугу окружности контура в плоскости YZ.
Направление вращения: см. вспомогательный рисунок
Параметр
Y
Конечная точка (радиус)
Z
Конечная точка
J
Центр (направление Y)
K
Центр (направление Z)
R
Радиус
Q
Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
0: ближняя точка пересечения
1: дальняя точка пересечения
BR
Фаска/скругление. Задает переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводится фаску/скругление.
Значение не введено: плавный переход
BB=0: не плавный переход
BR>0: радиус скругления
BB<0: ширина фаски
Программирование
Y, Z: абсолютно, в приращениях, с самоудержанием
или "?"
J, K: абсолютно или в приращениях
Конечная точка не должна совпадать с начальной
точкой (неполная окружность).
