170 smart.Turn-юниты для оси Y
3.2
Юниты
–
Предв
арительное
св
ер
л
ение
,
ос
ь
Y

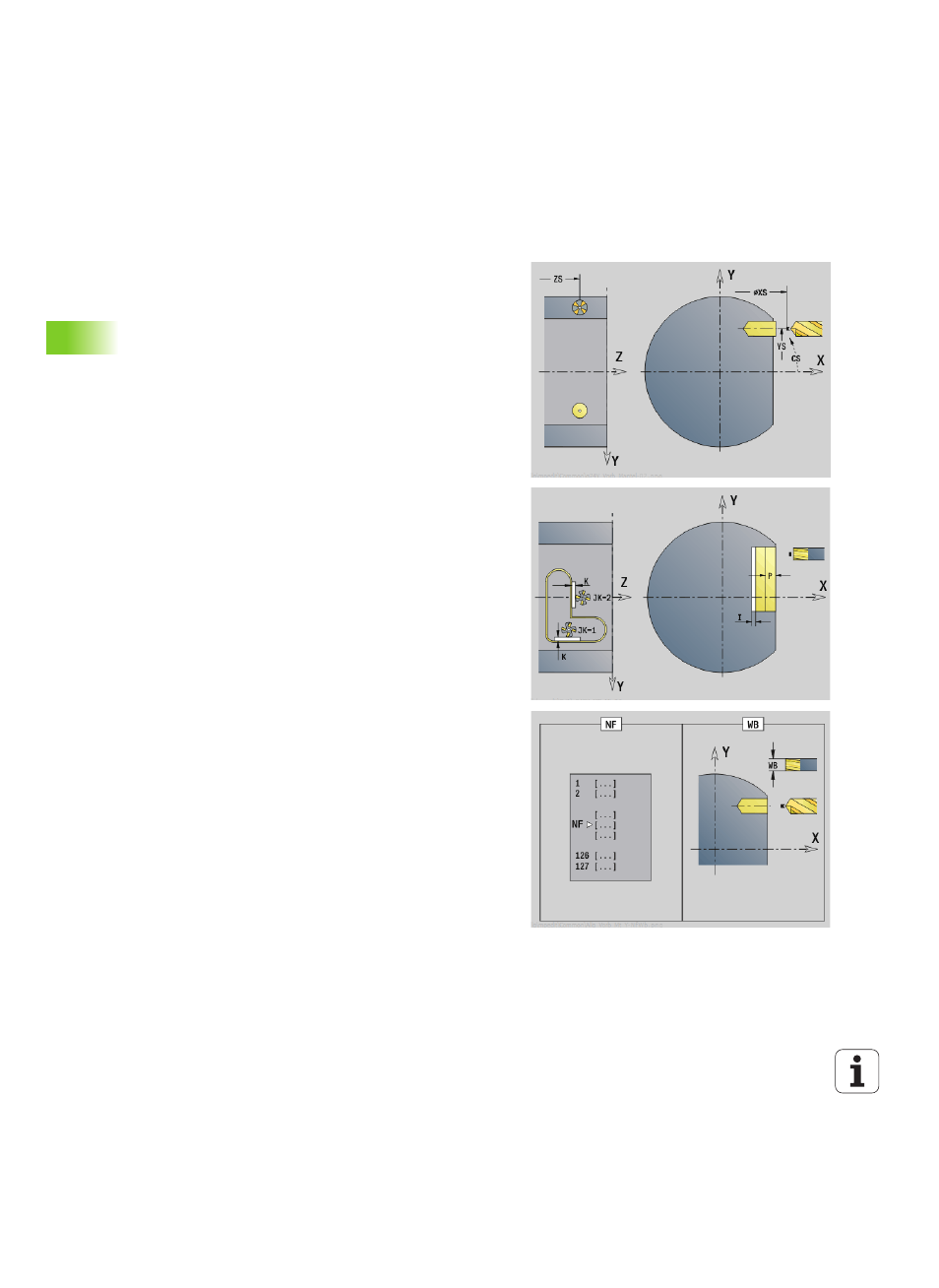

Юнит "Предварительное сверление,
контурное фрезерование ICP, плоскость YZ"
Юнит определяет положение предварительного сверления и
выполняет сверление. Следующий цикл фрезерования получает
позицию предварительного сверления через сохраненную в NF
ссылку. Если контур фрезерования состоит из нескольких
отрезков, юнит создает одно отверстие для каждого отрезка.
Имя юнита: DRILL_MAN_840_Y / Циклы: G840 A1 (см. страницу
360); G71 (см. страницу 324)
Доступ к технологической базе данных:
 Тип обработки: сверление
 Параметры, на которые оказывается влияние:
F, S
Параметры формы Контур
FK
см. страницу 60
NS Номер стартового кадра контура
NE Номер кадра конца контура
X1 Верхняя грань фрезерования (диаметр)
P2 Глубина контура (радиус)
Параметры формы Цикл
JK
Место фрезерования
 JK=0: на контуре
 JK=1, замкнутый контур: в пределах контура
 JK=1, незамкнутый контур: слева от контура
 JK=2, замкнутый контур: вне контура
 JK=2, незамкнутый контур: справа от контура
 JK=3: в зависимости от H и MD
H Направление прохода фрезерования
 0: встречное движение
 1: попутное движение
I Припуск параллельно контуру
K Припуск в направлении подачи
R Радиус подвода
WB Диаметр фрезы
NF Маркер позиции
E Время выдержки в конце отверстия (по умолчанию: 0)
D Возврат на
 0: ускоренном ходу
 1: подаче
V Уменьшение подачи
 0: без уменьшения
 1: в конце отверстия
 2: в начале отверстия
 3: в начале и конце отверстия
AB Длина засверливания/просверливания (расстояние
для сокращения подачи)
RB Плоскость возврата (диаметр)
Другие формы: см. страницу 58
