HEIDENHAIN MANUALplus 620, CNC PILOT 640 541
6.7
Цик
л
ы
фрез
еров
ания
,
ос
ь
Y

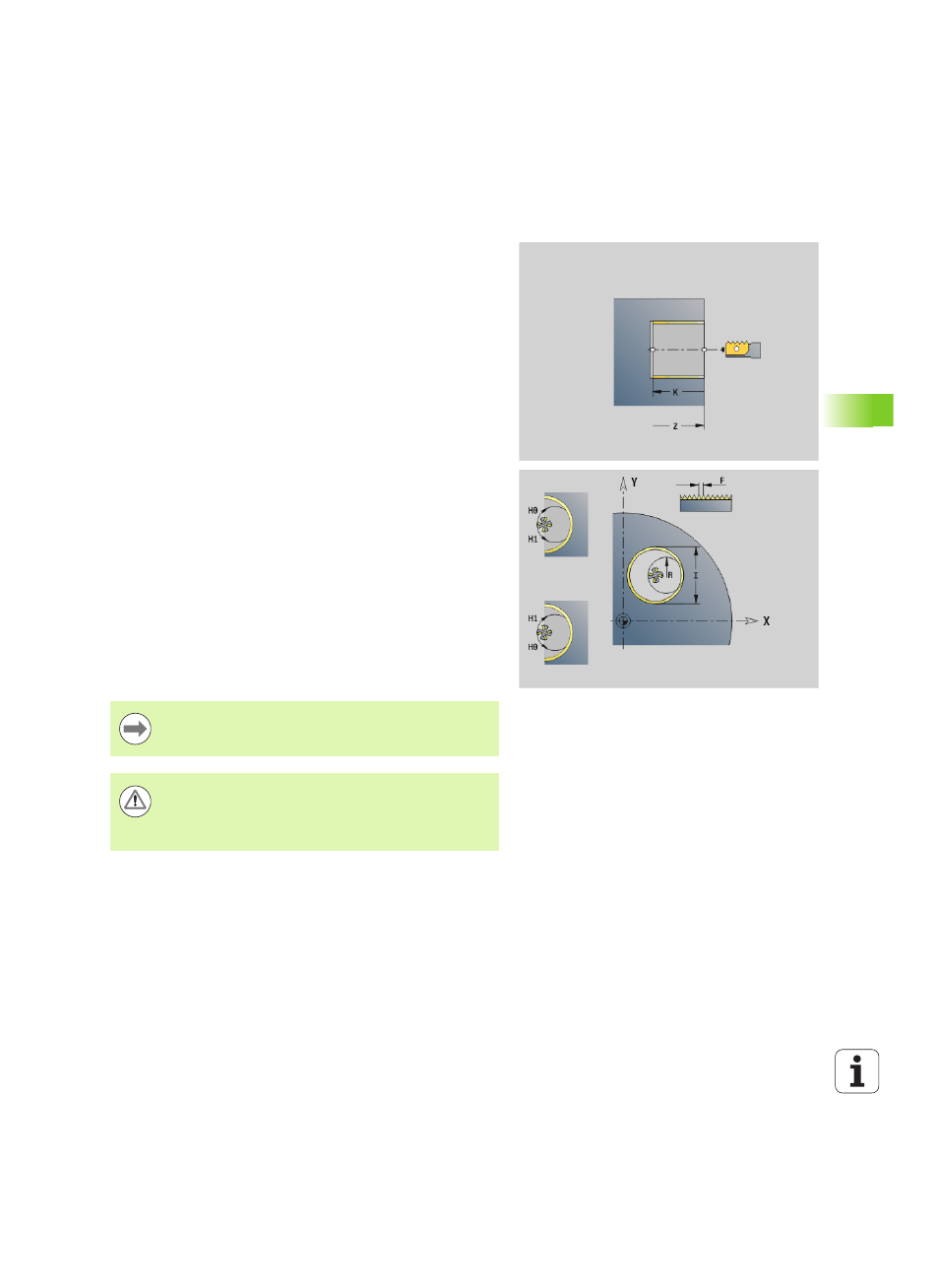

Резьбофрезерование в плоскости ХY G800
G800 фрезерует резьбу в существующем отверстии.
Установите инструмент перед вызовом G799 в центр отверстия.
Цикл позиционирует инструмент в пределах отверстия в
"конечную точку резьбы". Затем инструмент перемещается по
"радиусу подвода R" и фрезерует резьбу. При этом инструмент
продвигается на шаг резьбы „F“ за один оборот. После этого цикл
выводит инструмент из материала и возвращает его в начальную
точку. В параметре V программируется, фрезеруется ли резьба за
один оборот или за несколько (в случае инструмента с одной
режущей кромкой).
Параметр
I
Диаметр резьбы
Z Стартовая точка Z
K Глубина резьбы
R Радиус подхода
F Шаг резьбы
J Направление обработки (по умолчанию: 0)
 0: правая резьба
 1: левая резьба
H Направление фрезерования (по умолчанию: 0)
 0: встречное движение
 1: попутное движение
V Тип фрезерования
 0: резьба фрезеруется по винтовой линии 360°
 1: резьба фрезеруется за несколько оборотов
(инструмент с одной режущей кромкой)
Используйте инструменты для фрезерования резьбы
для цикла G800.
Осторожно, опасность столкновения
Обращайте внимание на диаметр отверстия и
диаметр фрезы при программировании "радиуса
входа R".
