2.5 Ю
ниты – Сверление по оси C
Юнит "Группа отверстий на окружности на торце"
Юнит выполняет отверстия, расположенные на окружности, на
торцевой поверхности.
Имя юнита: G74_Cir_Stirn_C / Цикл: G74 (смотри страница 332)
Доступ к технологической базе данных:
Тип обработки: сверление
Параметры, на которые оказывается влияние:
F, S

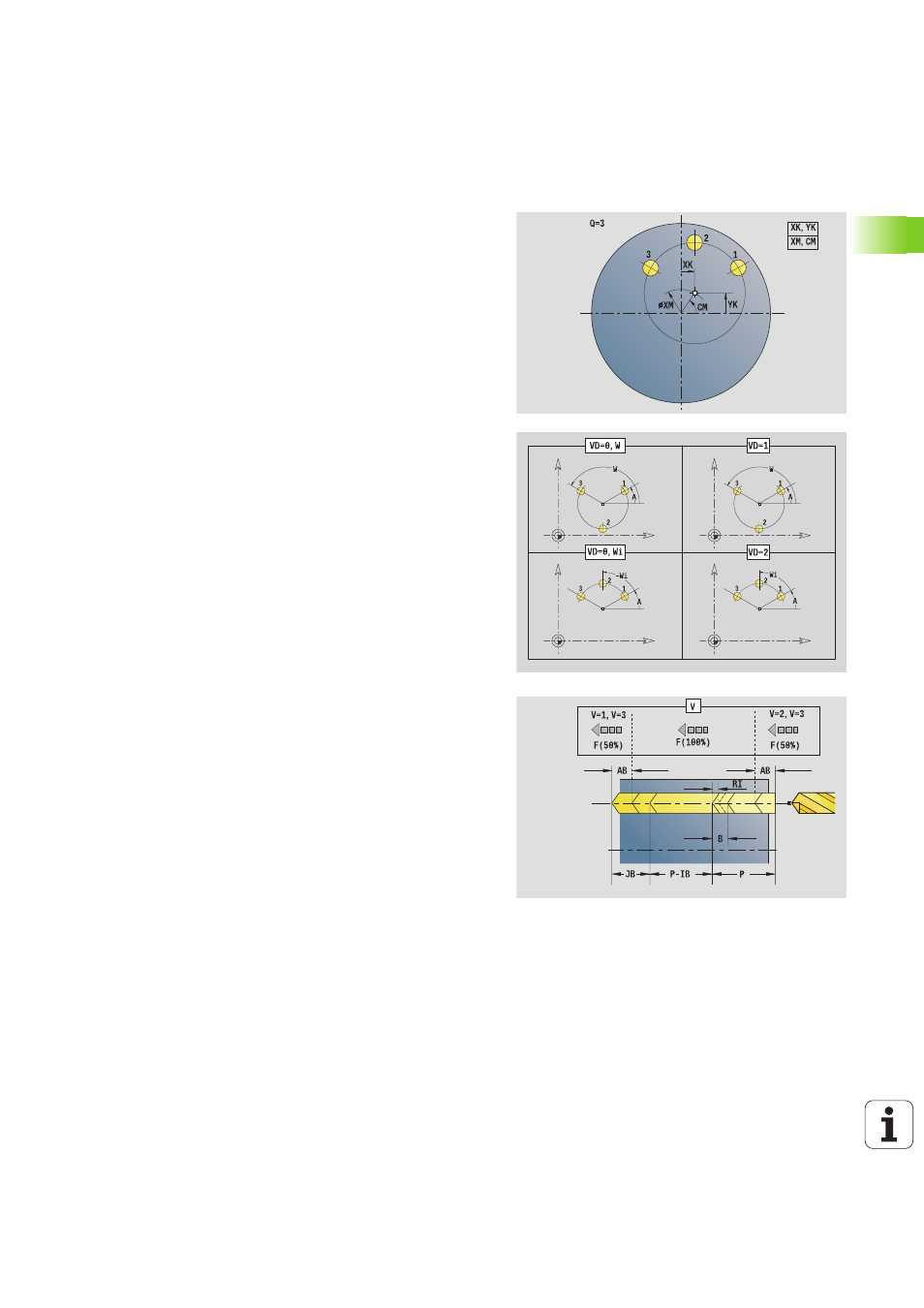

Форма Шаблон
Q
Количество отверстий
XM, CM Центр полярно
XK, YK
Центр декартово
A
Начальный угол
Wi
Приращение угла
K
Диаметр группы
W
Конечный угол
VD
Направление вращения (по умолчанию: 0)
VD=0, без W: отверстия на всей окружности
VD=0, с W: отверстия на более длинной дуге
окружности
VD=0, с Wi: знак перед Wi определяет направление
(Wi<0: по часовой стрелке)
VD=1, с W: по часовой стрелке
VD=1, с Wi: по часовой стрелке (знак перед Wi не
имеет значения)
VD=2, с W: против часовой стрелки
VD=2, с Wi: против часовой стрелки (знак Wi не
имеет значения)
Форма Цикл
Z1
Стартовая точка сверления
Z2
Конечная точка сверления
E
Время выдержки в конце отверстия (по умолчанию: 0)
D
Возврат на
0: ускоренный ход
1: подача
V
Уменьшение подачи
0: без уменьшения
1: в конце отверстия
2: в начале отверстия
3: в начале и конце отверстия
AB
Длина засверливания/просверливания (расстояние
для сокращения подачи)
P
1. глубина сверления
IB
Значение уменьшения глубины сверления: значение,
на которое уменьшается глубина сверления после
каждого прохода.
JB
Минимальная глубина сверления: если вы задали
значение уменьшения глубины сверления, то глубина
будет уменьшаться только до заданного в JB
значения.
