HEIDENHAIN MANUALplus 620, CNC PILOT 640

343

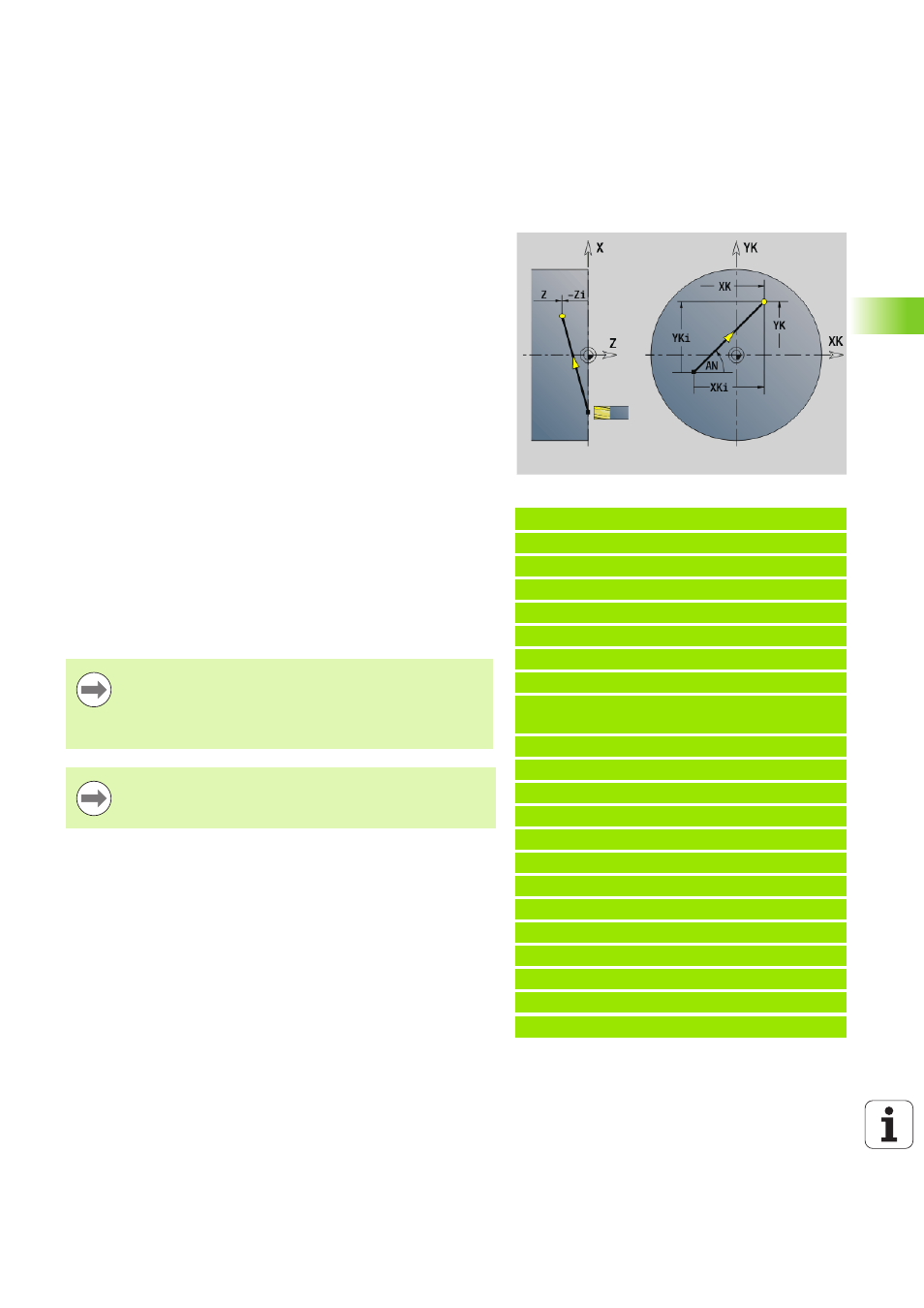

4.24 Обработка на торцевой/задней стороне

Линейное перемещение, торцовая/задняя

сторона G101

G101 выполняет линейное перемещение с подачей до "конечной

точки".

Пример: G101

. . .

N1 T70 G197 S1200 G195 F0.2 M104

N2 M14

N3 G110 C0

N4 G0 X110 Z2

N5 G100 XK50 YK0

N6 G1 Z-5

N7 G42 Q1

N8 G101 XK40 [Линейное перемещение,
торцевая сторона]

N9 G101 YK30

N10 G103 XK30 YK40 R10

N11 G101 XK-30

N12 G103 XK-40 YK30 R10

N13 G101 YK-30

N14 G103 XK-30 YK-40 R10

N15 G101 XK30

N16 G103 XK40 YK-30 R10

N17 G101 YK0

N18 G100 XK110 G40

N19 G0 X120 Z50

N20 M15

. . .

Параметр

X

Конечная точка (диаметр)

C

Конечный угол – направление угла: см. вспомогательный

рисунок

XK

Конечная точка (декартовы координаты)

YK

Конечная точка (декартовы координаты)

Z

Конечная точка (по умолчанию: текущая позиция Z)

Параметры для описания геометрии (G80)

AN

Угол к положительной оси XK

BR

Фаска/скругление. Задает переход к следующему

элементу контура. Программируйте теоретическую

конечную точку, если вводится фаску/скругление.

Ввод отсутствует: плавный переход

BB=0: не плавный переход

BR\>0: радиус скругления

BR<0: ширина фаски

Q

Точка пересечения. Конечная точка, когда отрезок

пересекает дугу окружности (по умолчанию: 0):

Q=0: ближняя точка пересечения

Q=1: дальняя точка пересечения

Программирование:

X, C, XK, YK, Z: абсолютно, в приращениях или с

самоудержанием

Запрограммируйте X–C или XK–YK

Параметры AN, BR и Q можно применять только в

описании геометрии, которая закрыта G80 и

используется для одного цикла.
