HEIDENHAIN MANUALplus 620, CNC PILOT 640

283

4.17 Циклы точения, связанные с контуром

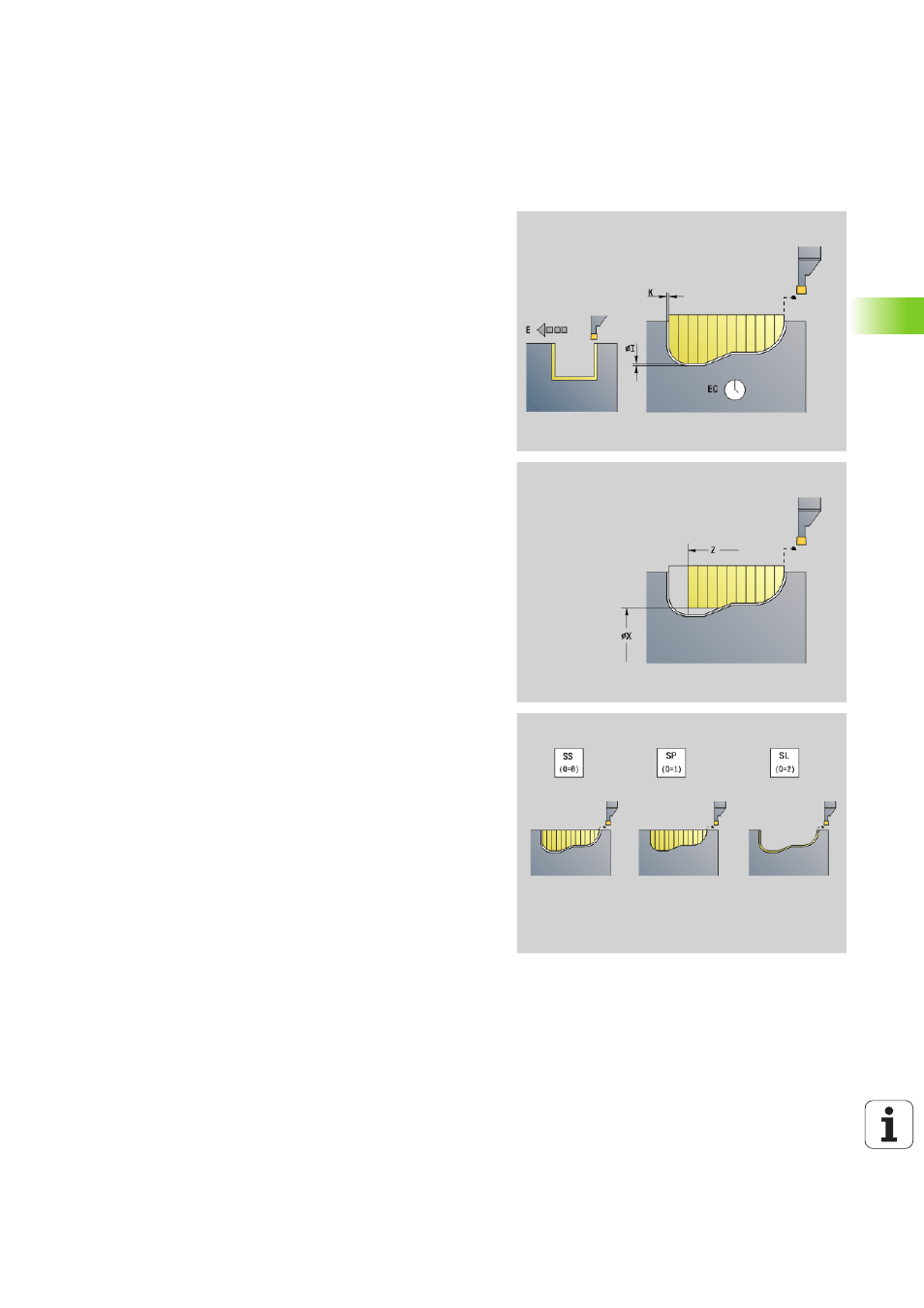

Срезание G860

G860 снимает стружку с определенной области контура. Вы либо

передаете ссылку на контур, который нужно обработать, в

параметры цикла, либо определяете контур напрямую после

вызова цикла (siehe „Работа с применением циклов, связанных с

контуром” auf Seite 270). Обрабатываемый контур может

содержать несколько уклонов. В другом случае поверхность

резания разделяется на несколько участков.
Параметр

ID

Вспомогательный контур - идентификационный номер

обрабатываемого контура

NS

Номер начального кадра

Начало зоны контура или

Ссылка на прорезку G22-/G23-Geo

NE

Номер конечного кадра (конец раздела контура):

NE не запрограммирован: элемент контура NS

обрабатывается в направлении определения контура.

Запрограммировано NS=NE: элемент контура NS

обрабатывается в направлении, противоположном

направлению определения контура.

NE отсутствует, если контур определен с помощью G22-

/G23-Geo

I

Припуск в направлении X (диаметр) (по умолчанию: 0)

K

Припуск в направлении Z (по умолчанию: 0)

Q

Выполнение (по умолчанию: 0)

0: черновая и чистовая обработка

1: только черновая обработка

2: только чистовая обработка

X

Ограничение резания в направлении X (диаметр) – (по

умолчанию: ограничение резания отсутствует)

Z

Ограничение резания в направлении Z (по умолчанию:

ограничение резания отсутствует)

V

Идентификатор начала/конца (по умолчанию: 0).

Обрабатывается фаска/скругление:

0: в начале и в конце

1: в начале

2: в конце

3: без обработки

E

Подача чистовой обработки (по умолчанию: активная

подача)

EC

Время выдержки

D

Обороты на основании прорези
