HEIDENHAIN MANUALplus 620, CNC PILOT 640
63
2.1 Юниты sm
art.Turn

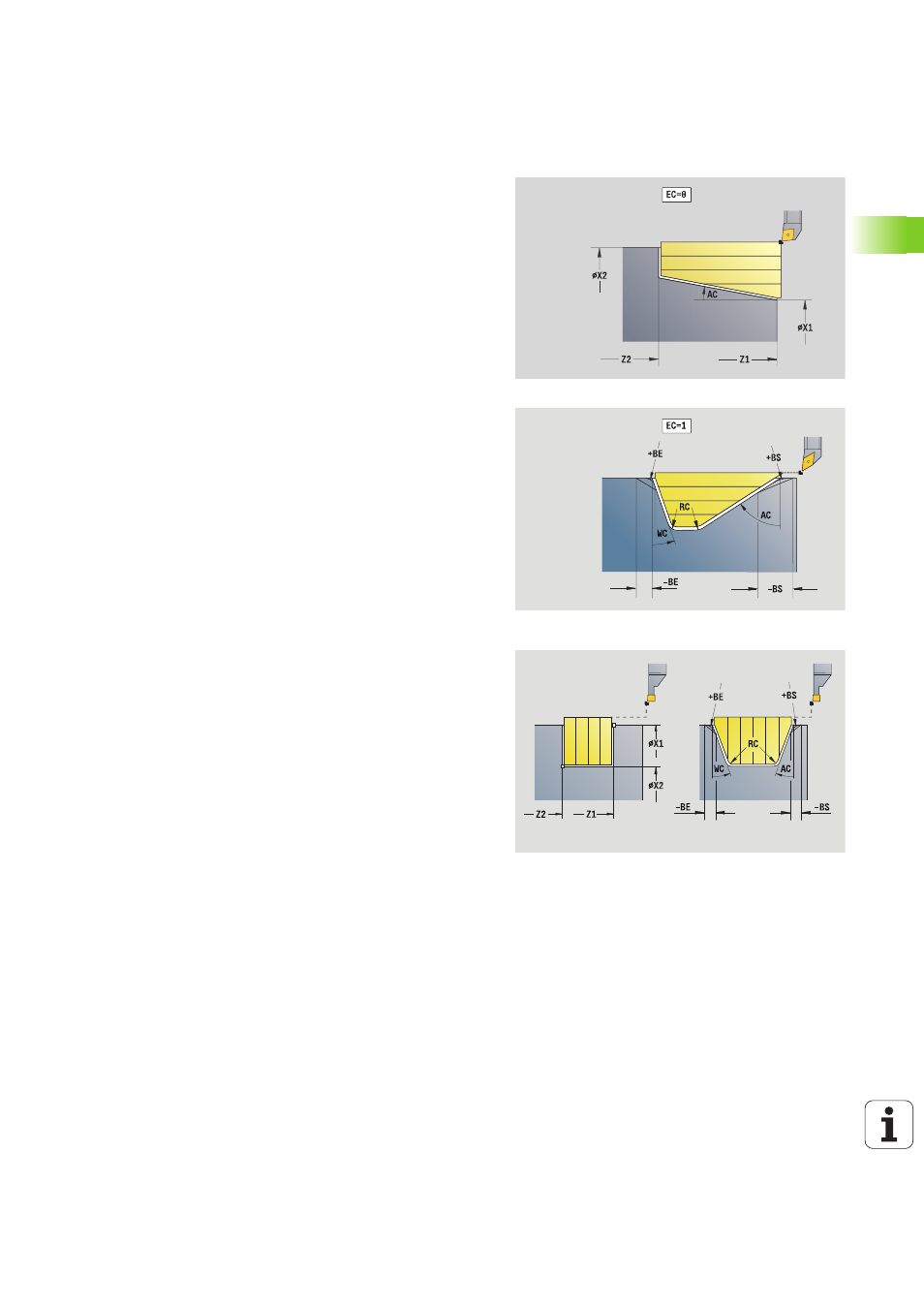

Параметры, прямое определение контура "Обработка
точением"
EC
Тип контура
0: нормальный контур
1: контур врезания
X1, Z1 Начальная точка контура
X2, Z2 Конечная точка контура
RC
Скругление: радиус угла контура
AC
Начальный угол: угол первого элемента контура
(диапазон: 0° < 90°)
WC
Конечный угол: угол последнего элемента контура
(диапазон: 0° < 90°)
BS
- фаска/+ скругление в начале:
BS0\>0: радиус скругления
BS<0: длина отрезка фаски
BE
- фаска/+ скругление в конце:
BE\>0: радиус скругления
BE<0: длина отрезка фаски
BP
Длительность паузы: промежуток времени для
прерывания движения подачи. Благодаря прерванной
подаче ломается стружка.
BF
Длительность подачи: интервал времени до следующей
паузы. Благодаря прерванной подаче ломается стружка.
Параметр прямого определения контура "Обработка точением"
X1, Z1 Начальная точка контура
X2, Z2 Конечная точка контура
RC
Скругление: радиусы в основании прореза
AC
Начальный угол: угол первого элемента контура
(диапазон: 0° <= 90°)
WC
Конечный угол: угол последнего элемента контура
(диапазон: 0° <= 90°)
BS
- фаска/+ скругление в начале:
BS0\>0: радиус скругления
BS<0: длина отрезка фаски
BE
- фаска/+ скругление в конце:
BE\>0: радиус скругления
BE<0: длина отрезка фаски
