HEIDENHAIN MANUALplus 620, CNC PILOT 640 547
6.7 Циклы фрезерования, ось Y

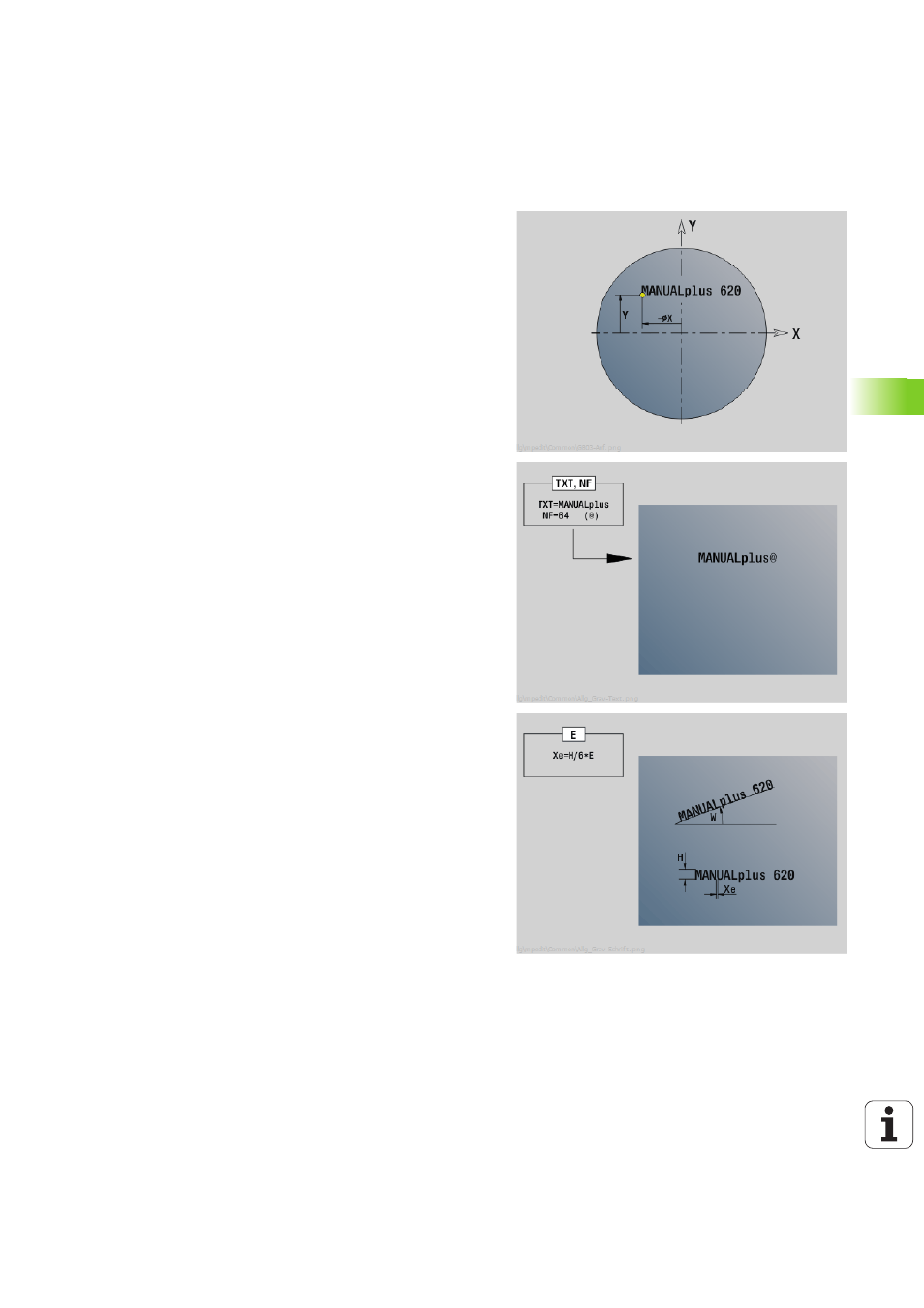

Гравировка в плоскости XY G803
G803 гравирует последовательность символов в линейном
порядке в плоскости XY. Таблица символов: смотри страница 378
Циклы гравируют начиная со стартовой позиции, или
соответственно с активной позиции, если не задана стартовая.
Пример: если одна надпись гравируется с несколькими вызовами,
задайте сначала при первом вызове стартовую позицию. Другие
вызовы программируются без стартовой позиции.
Параметр
X, Y Начальная точка
Z Конечная точка. Позиция Z, с которой начинается
фрезерование.
RB Плоскость отвода. Позиция Z, на которую осуществляется
отвод.
ID Текст, который должен быть выгравирован
NF Номер символа (символ, который необходимо
выгравировать)
W Угловое положение надписи. Пример: 0° = вертикальный
знак; знаки упорядочены в положительном направлении
оси Х.
H Высота шрифта
E Коэффициент удаления (расчет: смотри рис.)
F Коэффициент подачи на врезание (подача на врезание =
текущая подача * F)
