328 DIN-программирование
4.22 Циклы сверления

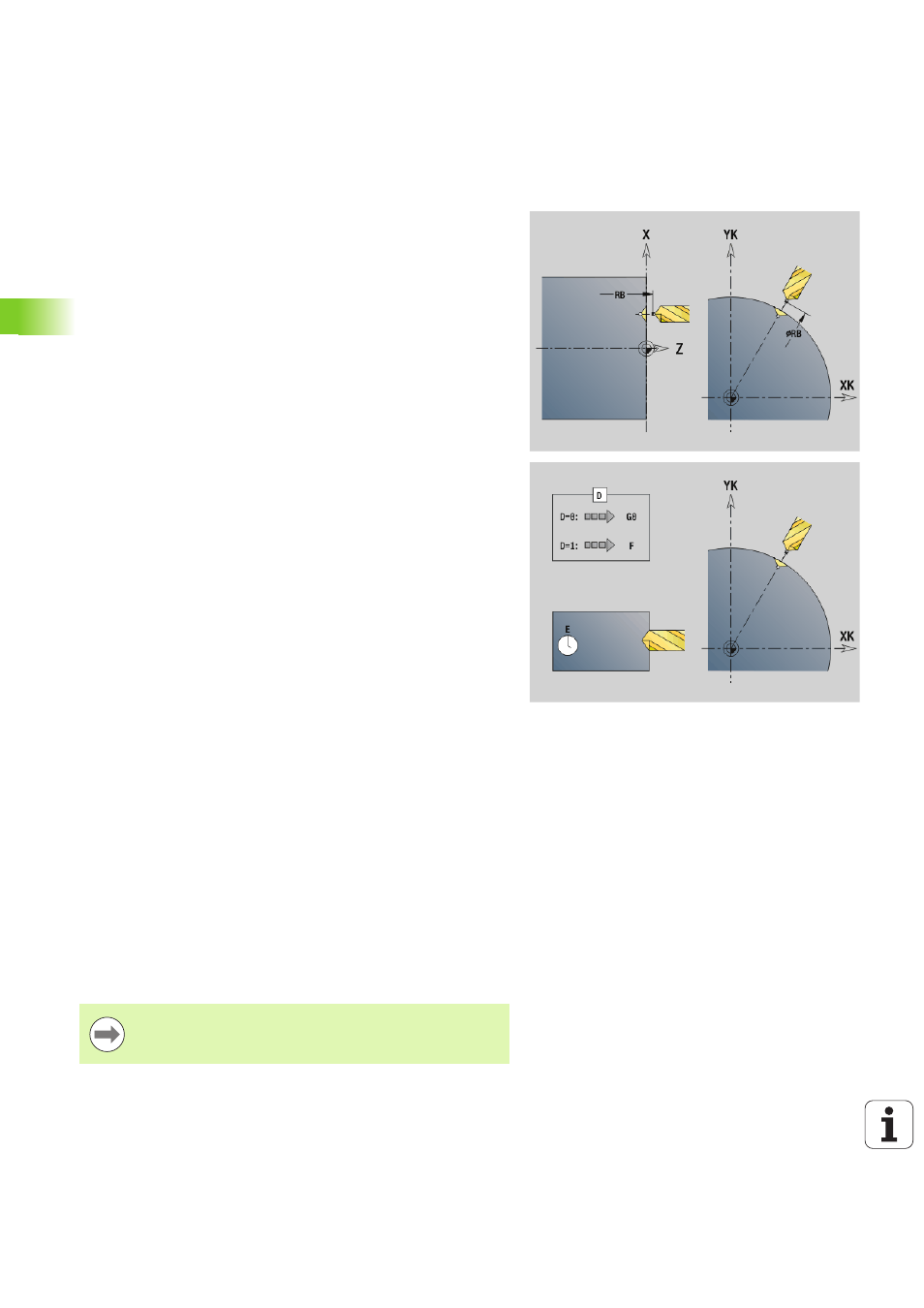

Рассверливание, зенкование G72
G72 используется для отверстий с описанием контура (отдельное
отверстие или группа). Используйте G72 для следующих функций
аксиального/радиального сверления с помощью неподвижных
или приводимых инструментов:
 Рассверливание
 Зенкование
 Развертка
 NC-рассверливание
 Центрование
Параметр
ID Контур сверления – имя описания отверстия
NS Номер кадра контура. Ссылка на контур отверстия (G49,
G300 или G310-Geo)
RB Плоскость отвода (радиальные отверстия, отверстия в
плоскости YZ: диаметр) – (по умолчанию: отвод к
стартовой позиции или на безопасное расстояние)
E Выдержка времени для выхода из материала на дне
отверстия (в секундах) – (по умолчанию: 0)
D Тип отвода (по умолчанию: 0)
 0: ускоренный ход
 1: подача
BS Начало, номер элемента (номер первого
обрабатываемого отверстия шаблона)
BE Конец, номер элемента (номер последнего
обрабатываемого отверстия шаблона)
H Тормоз (шпинделя) выкл. (по умолчанию: 0)
 0: тормоз шпинделя вкл
 1: тормоз шпинделя выкл
Ход цикла
1 Подвод к "стартовой точке" на ускоренном ходу в
зависимости от "RB":
 RB не запрограммировано: подвод до безопасного
расстояния
 RB запрограммировано: подвод в позицию „RB", а затем на
безопасное расстояние
2 Сверление с уменьшением подачи (50 %).
3 Перемещение на подаче до конца отверстия.
4 Обратный ход, зависит от "D" на ускоренном ходу/подаче.
5 Позиция возврата зависит от "RB":
 RB не запрограммировано: возврат в "стартовую точку"
 RB запрограммировано: возврат в позицию "RB"
Группа отверстий: "NS" указывает на контур отверстия,
а не на определение модели.
