252 DIN-программирование
4.10 Линейные и кр
уговые перемещения

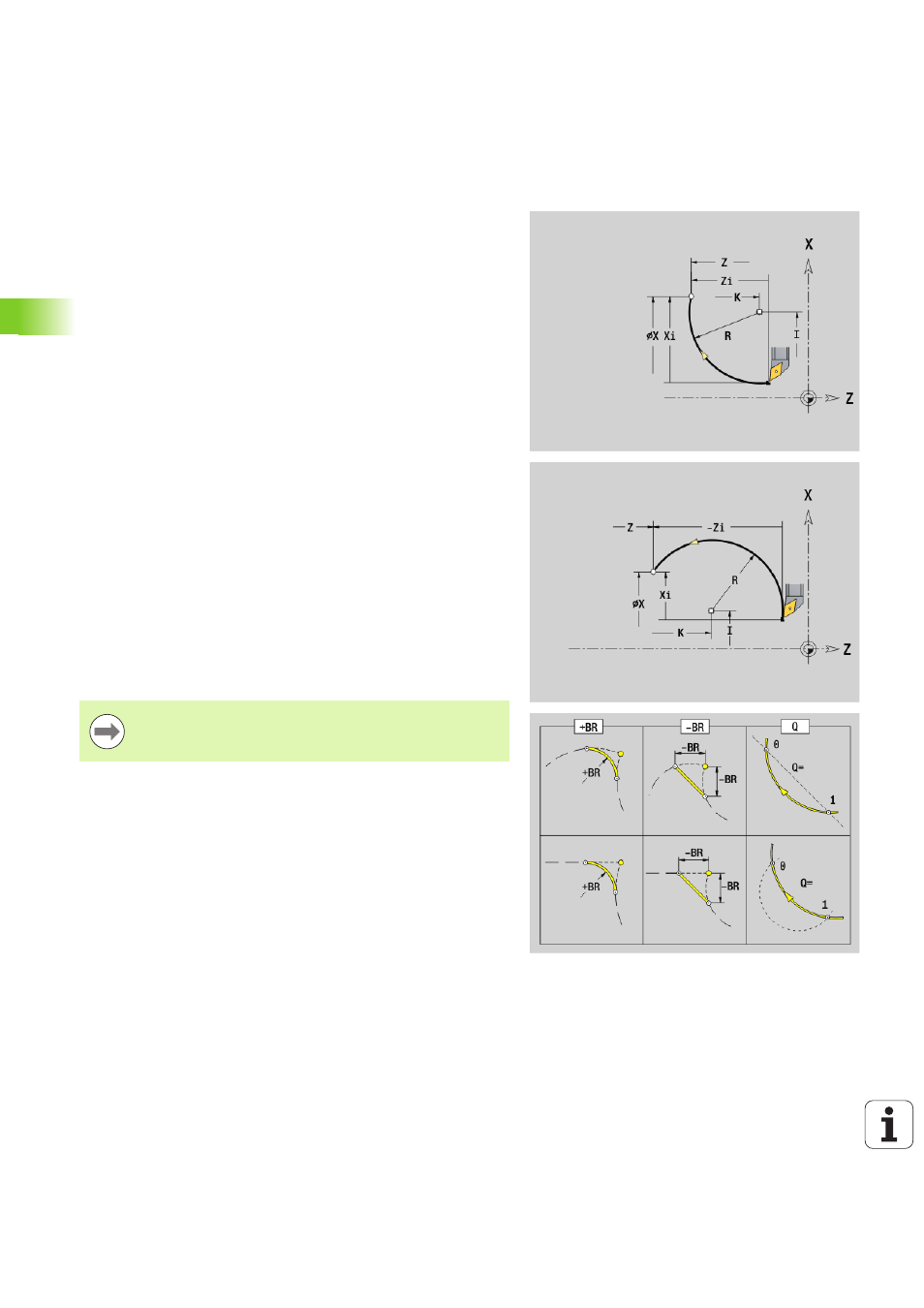

Круговое движение G12/G13
G2/G3 перемещает по кругу с подачей до «конечной точки».
Размеры центральной точки задаются абсолютно. Направление
вращения (см. вспомогательный рисунок):
 G12: по часовой стрелке
 G13: против часовой стрелки
Параметр
X Конечная точка (диаметр)
Z Конечная точка
R Радиус (0 < R <= 200 000 мм)
I Абсолютный центр (радиус)
K Абсолютный центр
Q Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
 0: ближняя точка пересечения
 1: дальняя точка пересечения
BR Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку,
если вводится фаску/скругление.
 Ввод отсутствует: плавный переход
 BB=0: не плавный переход
 BR\>0: радиус скругления
 BR<0: ширина фаски
BE Коэффициент специальной подачи для фаски/скругления
(по умолчанию: 1)
Специальная подача = активная подача * BE (0 < BE <= 1)
Программирование X, Z: абсолютно, в приращениях, с
самоудержанием или "?"
