HEIDENHAIN MANUALplus 620, CNC PILOT 640

511

6.2 Контуры в плоскости XY

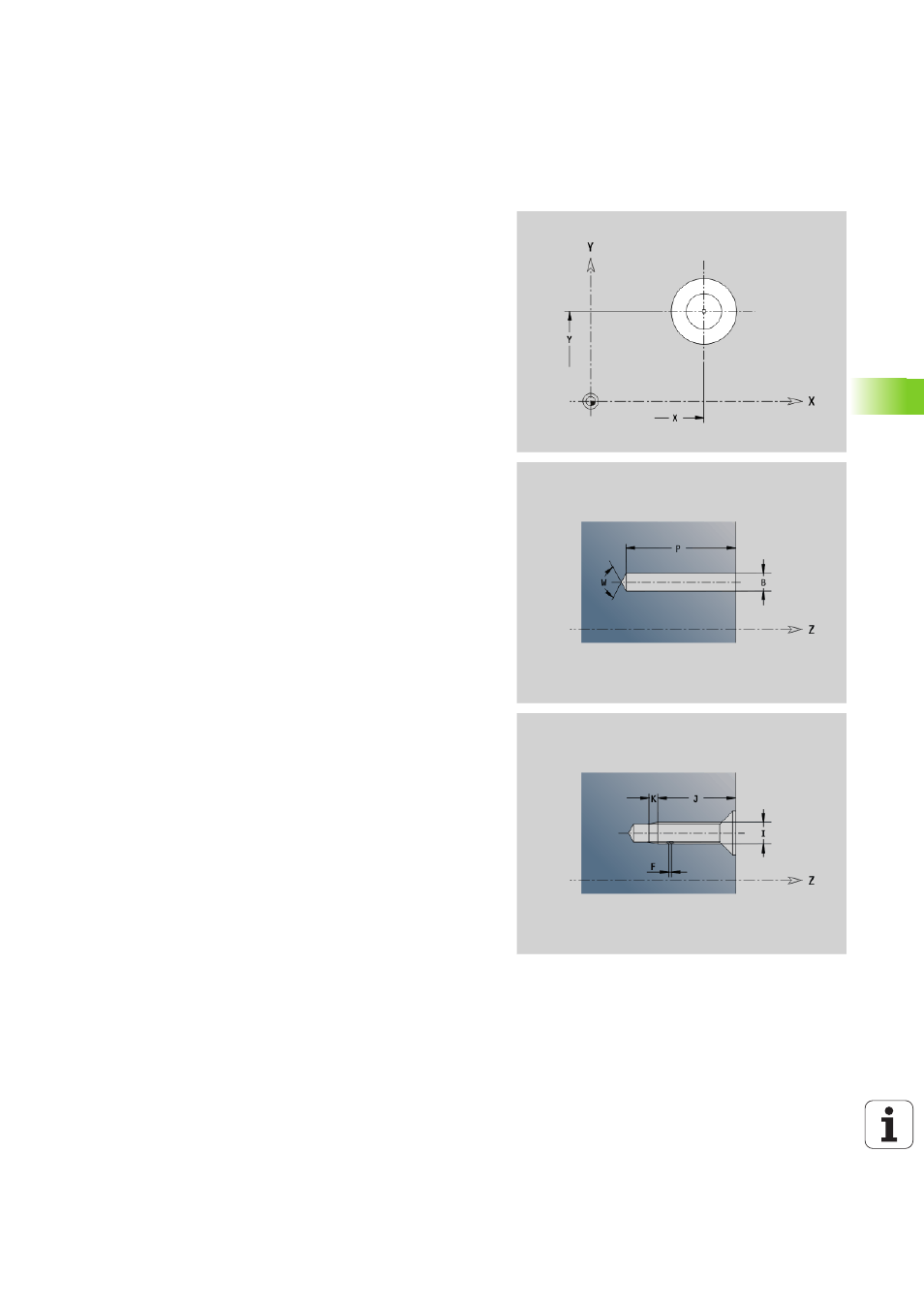

Сверление в плоскости XY G370-Geo

G370 задает сверление с зенкерованием и резьбой в плоскости

XY.
Параметр

X

Центр отверстия (радиус)

Y

Центр отверстия

B

Диаметр отверстия

P

Глубина отверстия (без вершины сверла)

W

Угол при вершине (по умолчанию: 180°)

R

Диаметр зенкования

U

Глубина зенкования

E

Угол зенкования

I

Диаметр резьбы

J

Глубина резьбы

K

Начало резания резьбы (длина сбега)

F

Шаг резьбы

V

Левая или правая резьба (по умолчанию: 0)

0: правая резьба

1: левая резьба

A

Угол к оси Z. Наклон отверстия

Торцевая сторона (диапазон: –90°< A < 90°; по

умолчанию: 0°)

Обратная сторона (диапазон: 90°< A < 270°; по

умолчанию: 180°)

O

Диаметр центрования
