HEIDENHAIN MANUALplus 620, CNC PILOT 640
173
3.2 Юниты – Предварите
льное сверление, ось Y

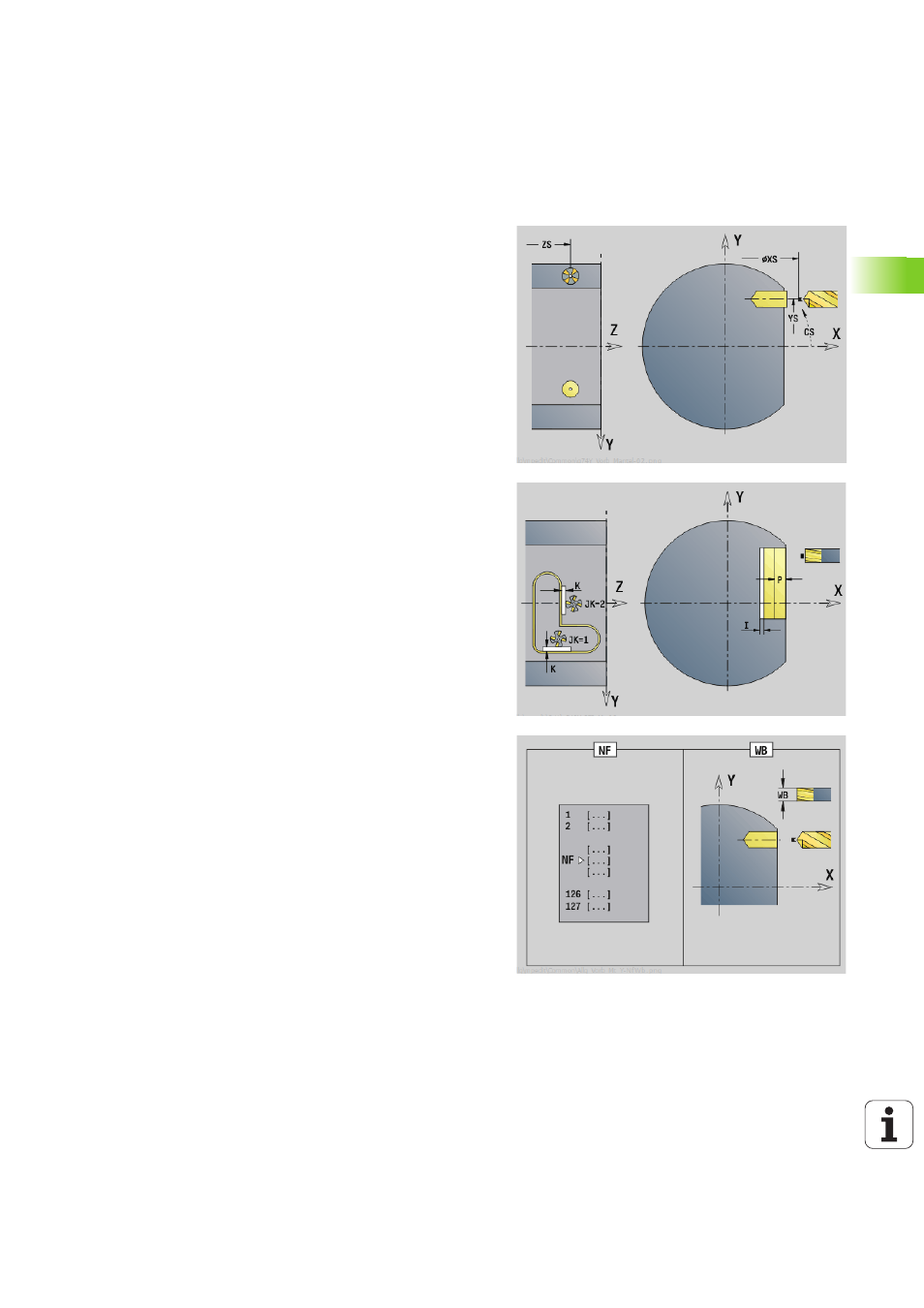

Юнит "Предварительное сверление, контурное
фрезерование ICP, плоскость YZ"
Юнит определяет положение предварительного сверления и
выполняет сверление. Следующий цикл фрезерования получает
позицию предварительного сверления через сохраненную в NF
ссылку. Если контур фрезерования состоит из нескольких
отрезков, юнит создает одно отверстие для каждого отрезка.
Имя юнита: DRILL_MAN_840_Y / Циклы: G840 A1 (смотри
страница 360); G71 (смотри страница 326)
Доступ к технологической базе данных:
Тип обработки: сверление
Параметры, на которые оказывается влияние:
F, S
Параметры формы Контур
FK
NS
Номер стартового кадра контура
NE
Номер кадра конца контура
X1
Верхняя грань фрезерования (диаметр)
P2
Глубина контура (радиус)
Параметры формы Цикл
JK
Место фрезерования
JK=0: на контуре
JK=1, замкнутый контур: в пределах контура
JK=1, незамкнутый контур: слева от контура
JK=2, замкнутый контур: вне контура
JK=2, незамкнутый контур: справа от контура
JK=3: в зависимости от H и MD
H
Напр. хода фрезер.
0: встречное движение
1: попутное движение
I
Припуск параллельно контуру
K
Припуск в направлении врезания
R
Радиус подхода
WB
Диаметр фрезы
NF
Маркер позиции
E
Время выдержки в конце отверстия (по умолчанию: 0)
D
Возврат на
0: ускоренный ход
1: подача
V
Уменьшение подачи
0: без уменьшения
1: в конце отверстия
2: в начале отверстия
3: в начале и конце отверстия
AB
Длина засверливания/просверливания (расстояние для
сокращения подачи)
RB
Плоскость возврата (диаметр)
Дополнительные формы:смотри страница 60
