DIN-программирование
4.10 Линейные и кр
уговые перемещения
4.10 Линейные и круговые
перемещения
Линейное перемещение G1
G1 перемещает линейно с подачей до «конечной точки».
Параметр
X
Конечная точка (диаметр)
Z
Конечная точка

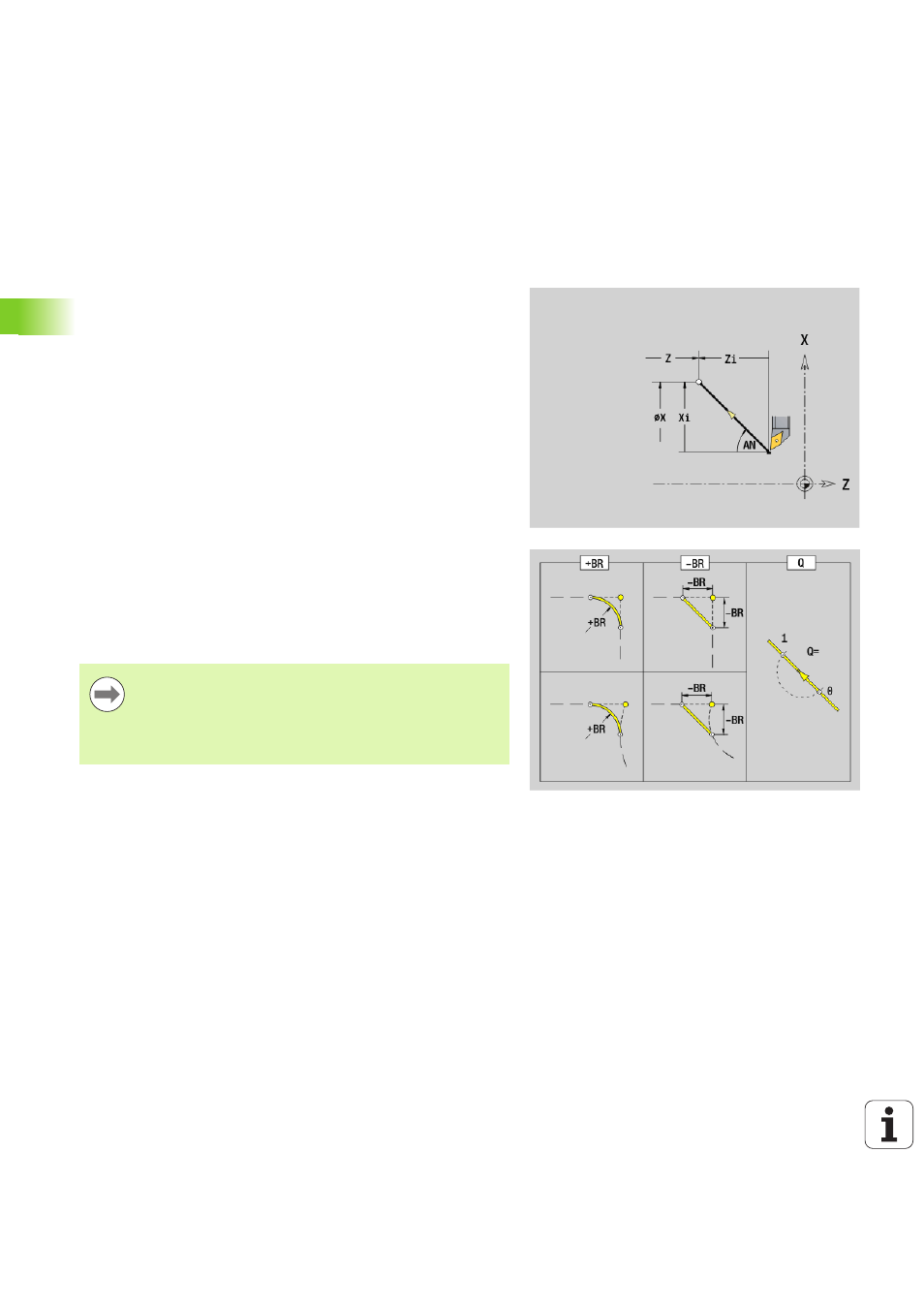

AN Угол (направление угла: см. вспомогательный рисунок)
Q
Точка пересечения. Конечная точка, когда отрезок
пересекает дугу окружности (по умолчанию: 0):
0: ближняя точка пересечения
1: дальняя точка пересечения
BR Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку,
если вводится фаску/скругление.
Ввод отсутствует: плавный переход
BB=0: не плавный переход
BR\>0: радиус скругления
BR<0: ширина фаски
BE Коэффициент специальной подачи для фаски/скругления
(по умолчанию: 1)
Специальная подача = активная подача * BE (0 < BE <= 1)
Программирование X, Z: абсолютно, в приращениях, с
самоудержанием или "?"
Если на вашем станке доступны дополнительные оси,
будут отображены дополнительные параметры ввода,
например, B для оси В.
