HEIDENHAIN MANUALplus 620, CNC PILOT 640
351
4.26 Циклы фрезерования
Линейная канавка на боковой поверхности G792
G792 фрезерует канавку от актуальной позиции инструмента к
конечной точке. Ширина канавки соответствует диаметру фрезы.
Нет перерасчета припуска.

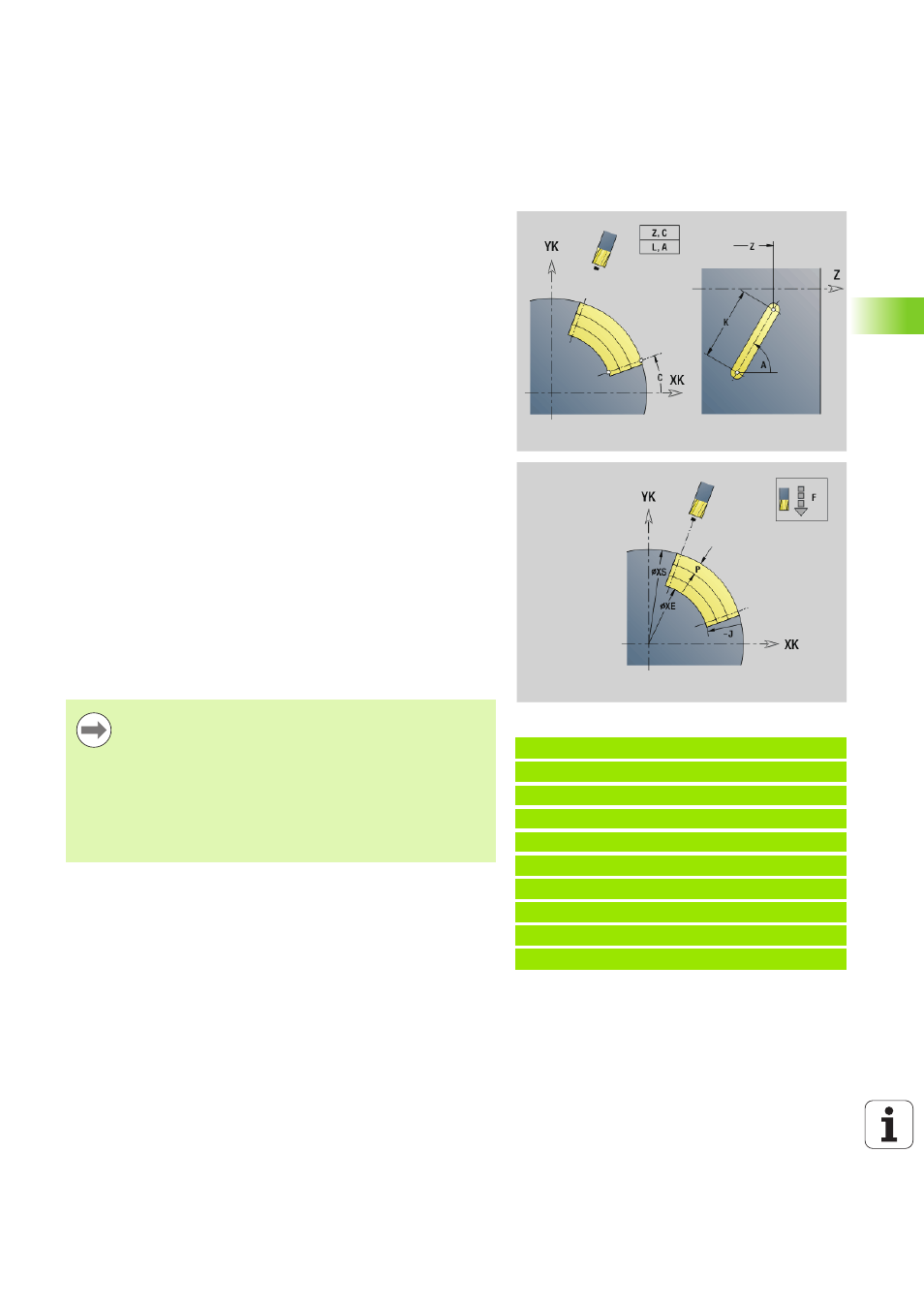

Комбинации параметров при определении конечной точки: см.
рисунок
Комбинации параметров при определении плоскости
фрезерования:
Дно фрезерования ХE, верхняя грань фрезерования ХS
Дно фрезерования ХE, глубина фрезерования J
Верхняя грань фрезер ХS, глубина фрезерования J
Дно фрезерования XE
Пример: G792
%792.NC
[G792]
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G0 X102 Z-30
N6 G792 K25 A45 XE97 J3 P2 F0.15
N7 M15
КОНЕЦ
Параметр
Z
Конечная точка паза
C
Конечный угол. Конечный угол канавки (привязка: см.
вспомогательный рисунок)
K
Длина канавки привязана к центру фрезы
A
Угол канавки (привязка: см. вспомогательный рисунок)
XE
Дно фрезерования
XS
Верхняя грань фрезерования
J
Глубина фрезерования
J\>0: направление подачи –X
J<0: направление подачи +X
P
Максимальная подача на врезание (по умолчанию: общая
глубина в одном направлении подачи)
F
Подача на врезание (по умолчанию: активная подача)
Переместите шпиндель перед вызовом G792 на
желаемую угловую позицию.
Если вы используете систему позиционирования
шпинделя (не ось C), то выполняется радиальная
канавка, параллельно оси Z.
Если J или ХS заданы, цикл подает на врезание по Х
на безопасное расстояние, а затем фрезерует
канавку. Если J и ХS не заданы, цикл фрезерует с
действующей позиции инструмента.
