Страница 403: 29 прочие g-функции
HEIDENHAIN MANUALplus 620, CNC PILOT 640
403
4.29 Прочие G-функции

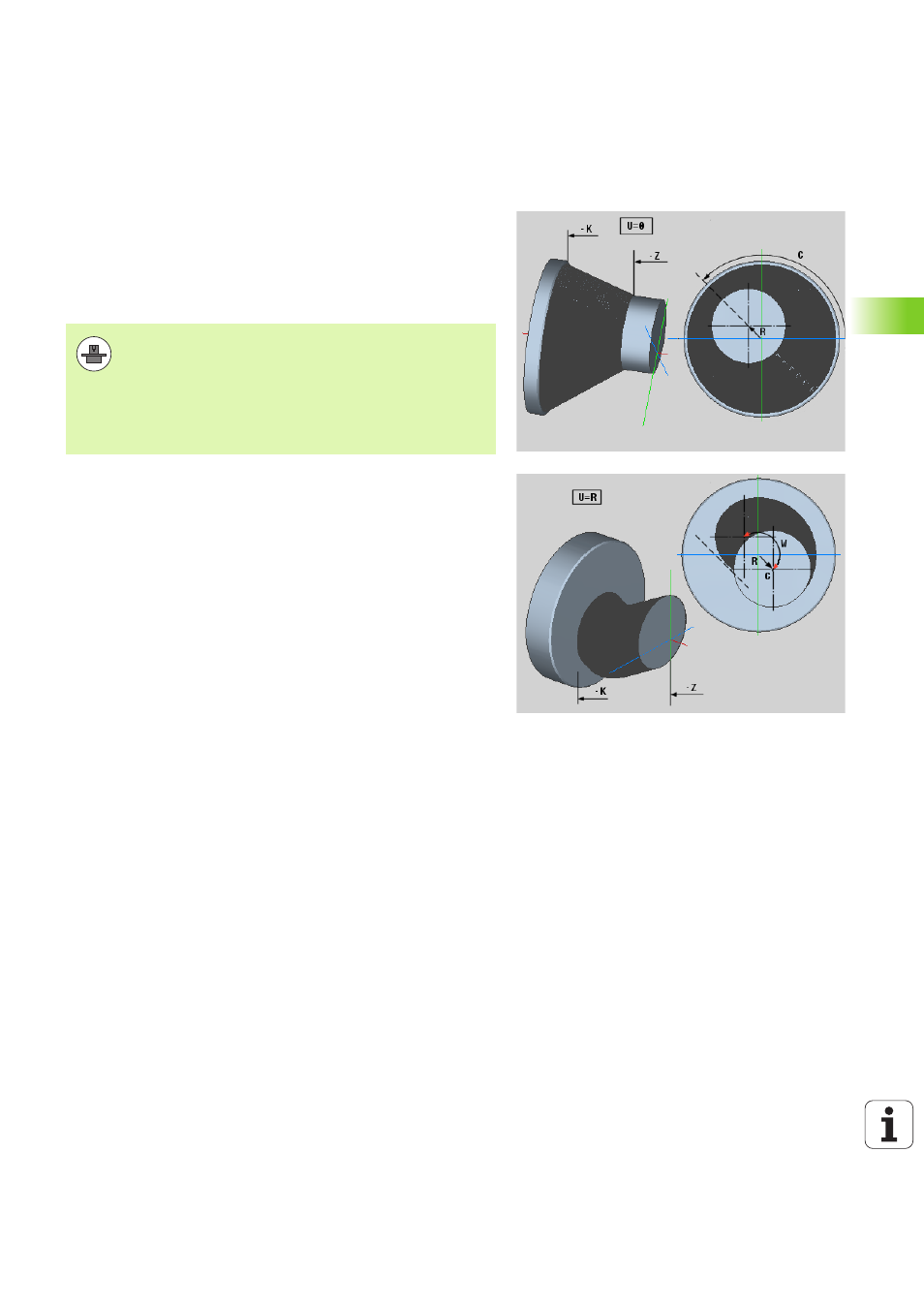

Переход эксцентрика G726
С помощью функции G726 могут быть созданы контуры вращения
с центром вне начального центра вращения. Функция G726
дополнительно позволяет постепенно смещать позицию центра
вращения вдоль прямой или кривой.
Контуры вращения программируются отдельными циклами
токарной обработки.
Станок и ЧПУ должны быть подготовлены фирмой-
производителем. Следуйте указаниям инструкции по
обслуживанию станка.
Условия:
Опция ПО Обработка по оси Y
Опция ПО Функции синхронизации
Параметр
H
Активирование соединения
H=0: выключить соединение
H=1: включить соединение
Q
Расчётный шпиндель: номер шпинделя, соединяемого с
осями X и Y (зависит от станка)
R
Смещение центров при начале Z: расстояние между
первым и последним центром эксцентрика и начальным
центром вращения (радиус).
C
Позиция C при начале Z: угол оси С смещения центров
F
Макс. Ускоренный ход: допустимый ускоренный ход для
осей X и Y при активированном соединении
V
Изменение направления Y (зависит от станка)
V=0: Система управления использует
сконфигурированное направление движений оси Y
V=1: Система управления использует
противоположное конфигурации направление для
движений оси Y
Z
Начало Z: опорное значение для параметров R и C, а
также координат предварительного позиционирования
инструмента
K
Конец Z: опорное значение для параметров W и U
W
Разница C [Начало Z- конец Z]: разница угла оси С
между началом Z- конца Z
U
Смещение центров при начале Z: расстояние между
эксцентрика и начальным центром вращения (радиус).
