Юниты smart.Turn
2.9 Юниты - Фрезерование
на торцевой поверхност
и
Юнит "Фрезерование контура ICP на торцевой
поверхности"

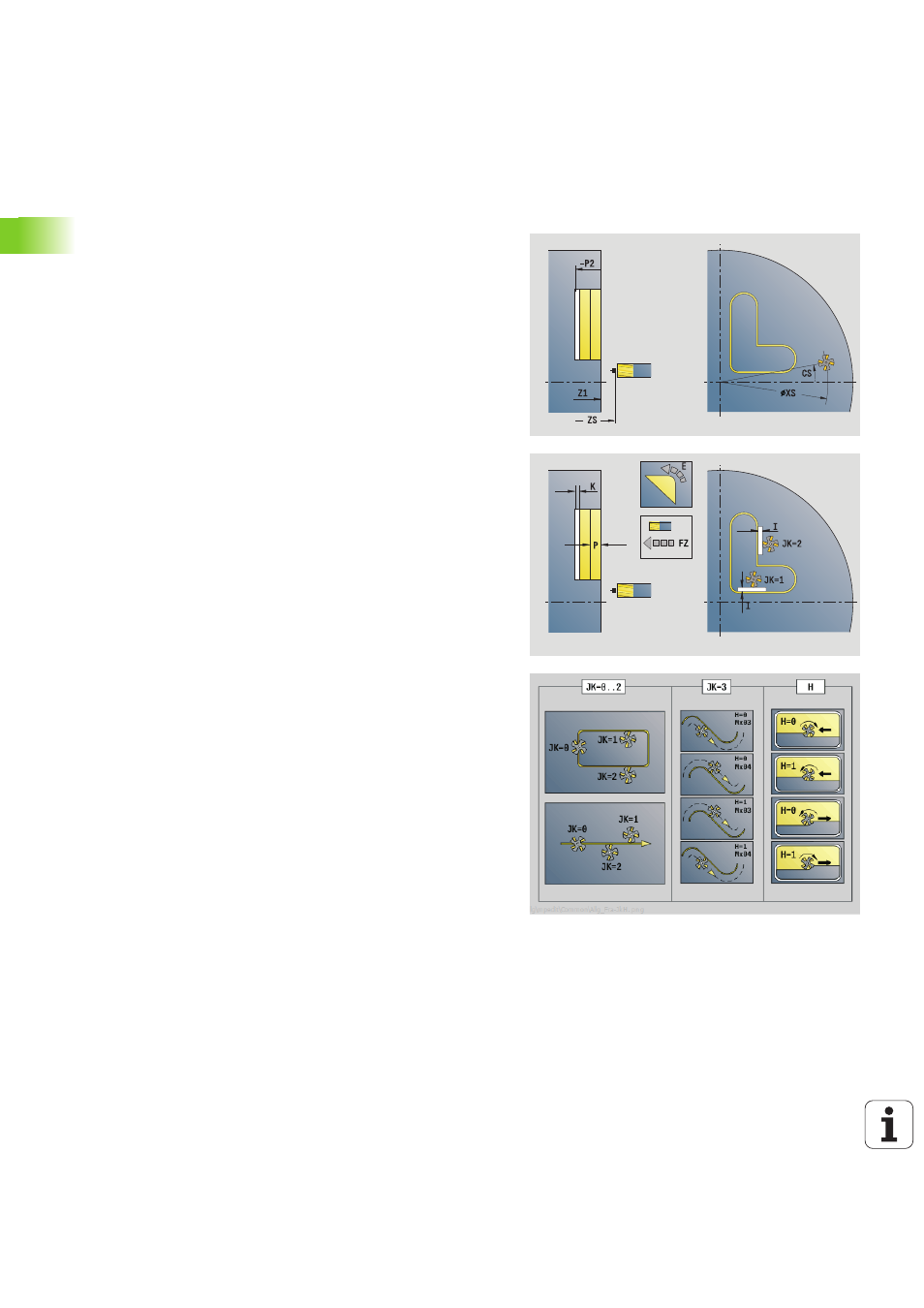

Юнит фрезерует определенный с помощью ICP контур на
торцевой поверхности.
Имя юнита: G840_Kon_C_Stirn / Цикл: G840 (смотри страница 362)
Форма Контур
FK
NS
Номер стартового кадра контура
NE
Номер кадра конца контура
Z1
Верхняя грань фрезерования
P2
Глубина контура
Форма Цикл
JK
Место фрезерования
0: на контуре
1, замкнутый контур: в пределах контура
1, незамкнутый контур: слева от контура
2, замкнутый контур: вне контура
2, незамкнутый контур: справа от контура
3: в зависимости от H и MD
H
Напр. хода фрезер.
0: встречное движение
1: попутное движение
P
Максимальное врезание
I
Припуск параллельно контуру
K
Припуск в направлении врезания
FZ
Подача на врезание
E
Уменьшенная подача
R
Радиус подхода
O
Поведение при врезании
0: прямо – цикл движется к стартовой точке,
врезается на подаче и фрезерует контур.
1: в предварительном сверлении – цикл
позиционирует над позицией предварительного
сверления, врезается и фрезерует контур.
NF
Маркер позиции (только если O=1)
RB
Плоскость возврата
Дополнительные формы:смотри страница 60
