4.8 Контур образующей
Отрезок на контуре образующей G111-Geo

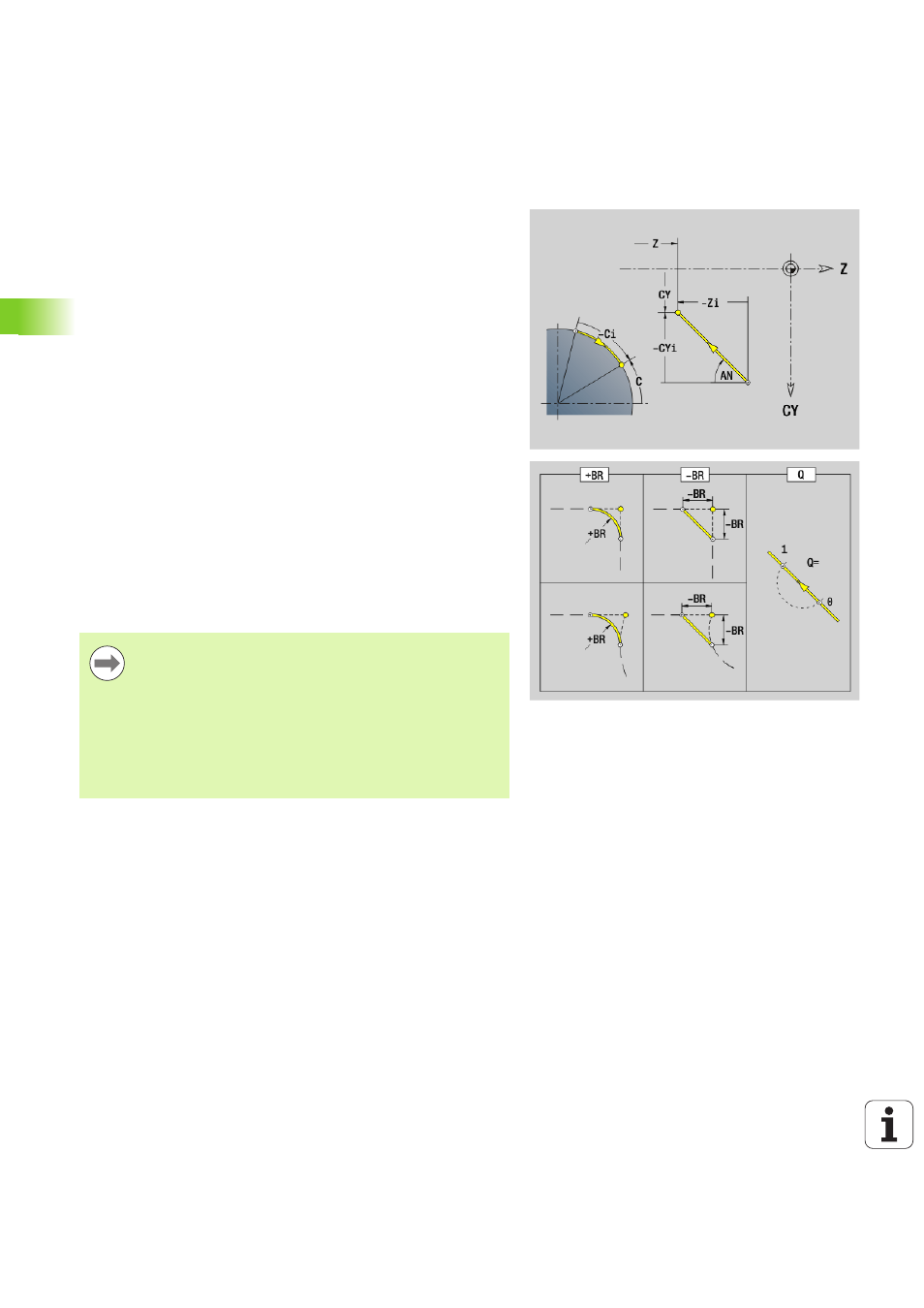

G111 задает отрезок на контуре образующей.
Параметр
Z
Конечная точка
C
Конечная точка (начальный угол или полярный угол)
CY Конечная точка как "размер отрезка", привязка: развертка
образующей на "отсчетном диаметре"
AN Угол к оси Z
Q
Точка пересечения. Конечная точка, если отрезок
пересекает прямую (по умолчанию: 0):
Q=0: ближняя точка пересечения
Q=1: дальняя точка пересечения
BR Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку,
если вводится фаску/скругление.
Ввод отсутствует: плавный переход
BB=0: не плавный переход
BR\>0: радиус скругления
BR<0: ширина фаски
PZ
Конечная точка (полярный радиус)
AR Угол к оси Z (AR соответствует AN)
R
Длина (полярный радиус; привязка: последняя точка
контура)
Программирование
Z, CY: абсолютно, в приращениях, с
самоудержанием или "?"
C: абсолютно, в приращениях или с
самоудержанием
ARi: Угол к предыдущему элементу
ANi: Угол к последующему элементу
Программирование С, Z или CY
