530

DIN-программирование для оси Y

6.6 Линейные и круговы

е перемещения, ось Y

6.6 Линейные и круговые

перемещения, ось Y

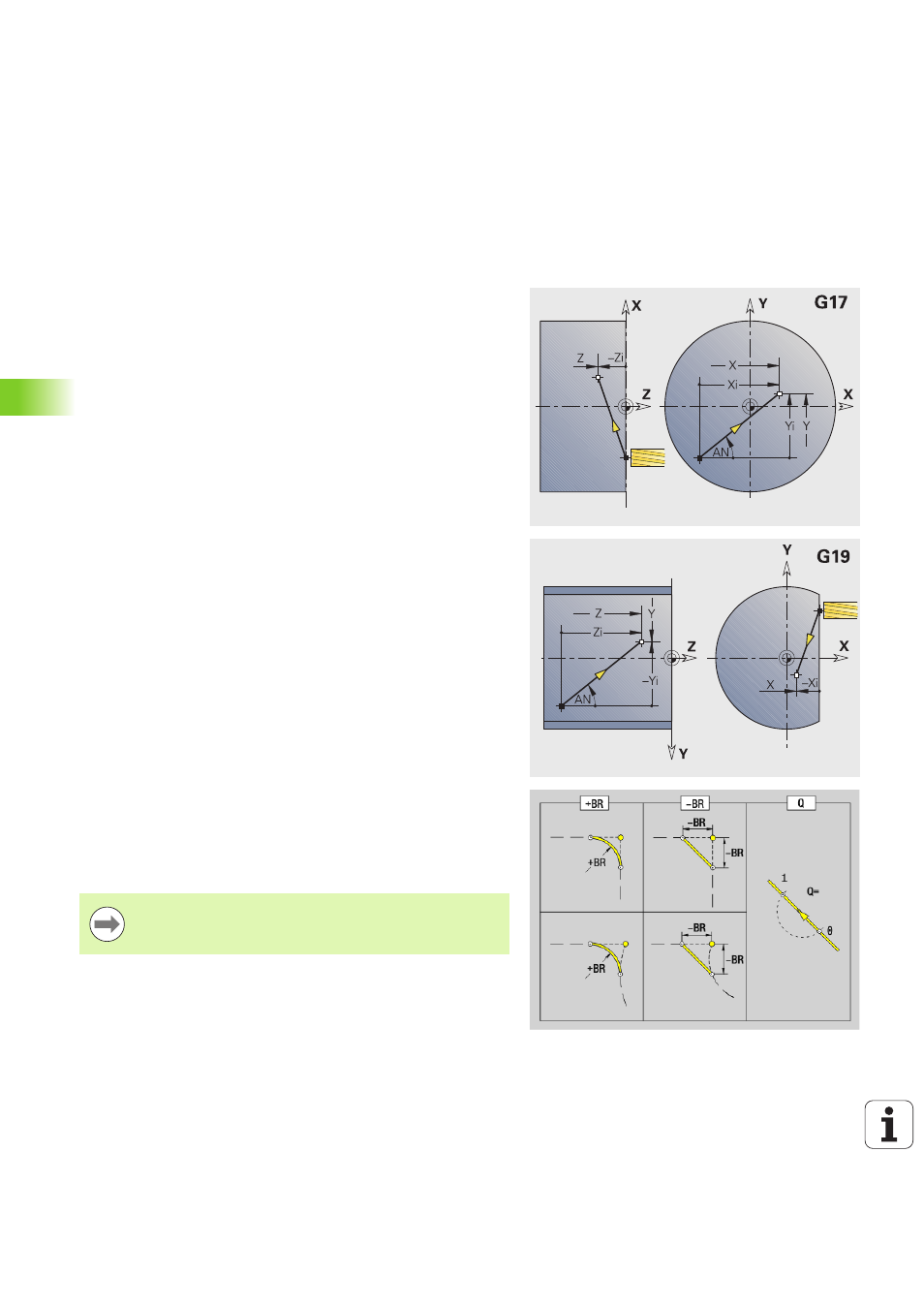

Фрезерование: линейное перемещение G1

G1 перемещает линейно с подачей до «конечной точки». G1

выполняется в зависимости от плоскости обработки:

G17 интерполяция в плоскости XY

Подача в направлении Z

Угол привязки А: положительное направление оси Х

G18 интерполяция в плоскости XZ

Подача в направлении Y

Угол привязки А: отрицательное направление оси Z

G19 интерполяция в плоскости YZ

Подача в направлении X

Угол привязки А: положительное направление оси Z

Параметр

X

Конечная точка (диаметр)

Y

Конечная точка

Z

Конечная точка

AN

Угол (привязка: зависит от плоскости обработки)

Q

Точка пересечения. Конечная точка, если дуга пересекает

прямую или дугу окружности (по умолчанию: 0):

0: ближняя точка пересечения

1: дальняя точка пересечения

BR

Фаска/скругление. Задает переход к следующему

элементу контура. Программируйте теоретическую

конечную точку, если вводится фаску/скругление.

Ввод отсутствует: плавный переход

BB=0: не плавный переход

BR\>0: радиус скругления

BR<0: ширина фаски

BE

Коэффициент специальной подачи для фаски/скругления

(по умолчанию: 1)
Специальная подача = активная подача * BE (0 < BE <= 1)

Программирование X, Y, Z: абсолютно, в

приращениях, с самоудержанием или "?"
