HEIDENHAIN MANUALplus 620, CNC PILOT 640
233
4.7 Контуры торцов
ой/задней стороны

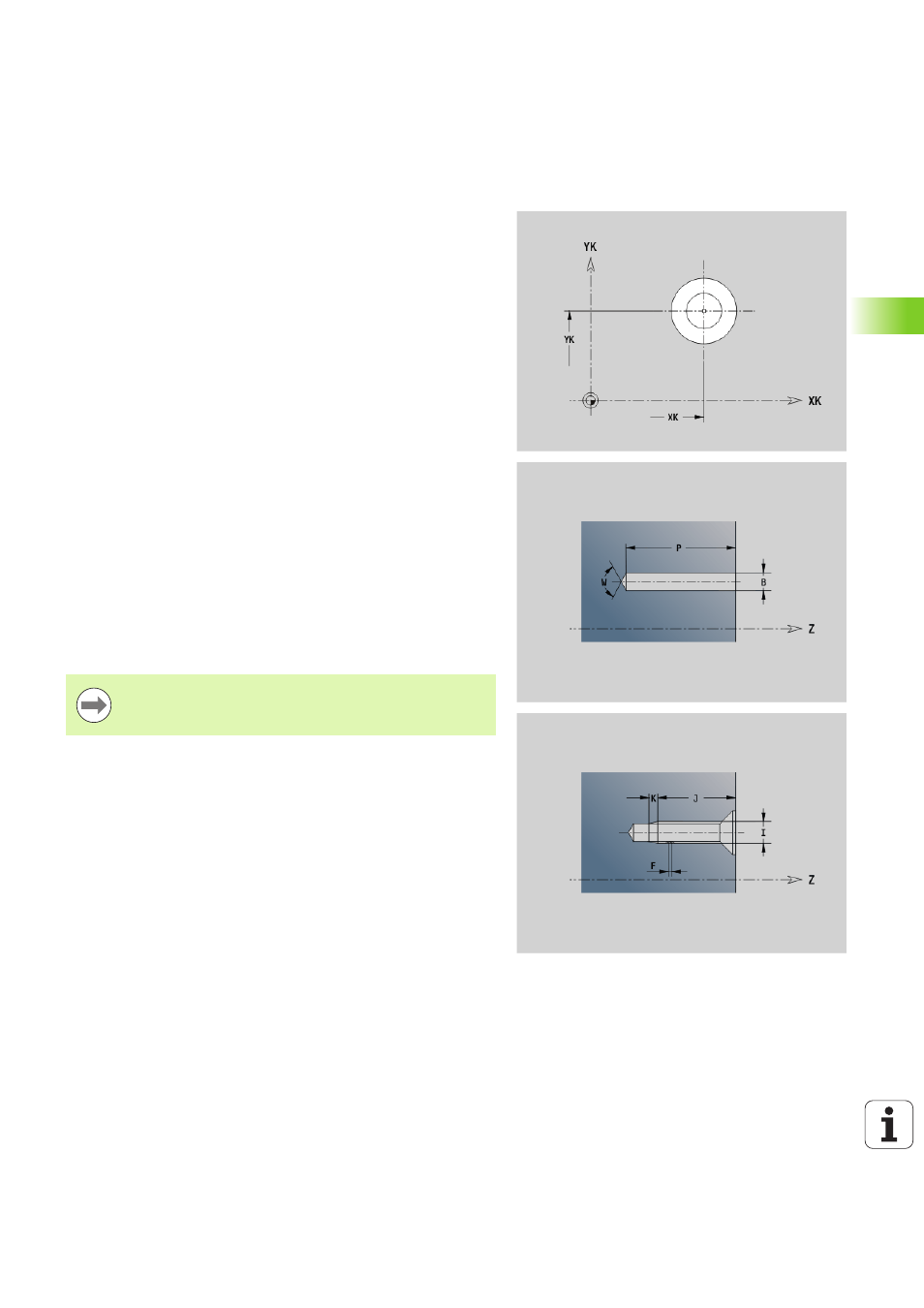

Сверление торцовой/задней стороны G300-Geo
G300 задает сверление с зенкованием и резьбой в контуре
торцовой или задней стороны.
Параметр
XK Центр в декартовых координатах
YK Центр в декартовых координатах
B
Диаметр отверстия
P
Глубина отверстия (без вершины сверла)
W Угол при вершине (по умолчанию: 180°)
R
Диаметр зенкования
U
Глубина зенкования
E
Угол зенкования
I
Диаметр резьбы
J
Глубина резьбы
K
Нарезание резьбы (длина сбега)
F
Шаг резьбы
V
Левая или правая резьба (по умолчанию: 0)
0: правая резьба
1: левая резьба
A
Угол к оси Z; наклон отверстия
Зона для торцовой стороны: –90° < A < 90° (по
умолчанию: 0°)
Зона для задней стороны: 90° < A < 270° (по умолчанию:
180°)
O
Диаметр центрования
Производите обработку сверлением G300 с помощью
G71..G74.
