4.7 Контуры торцов
ой/задней стороны
Группа отверстий на окружности на торцовой/
задней стороне G402-Geo

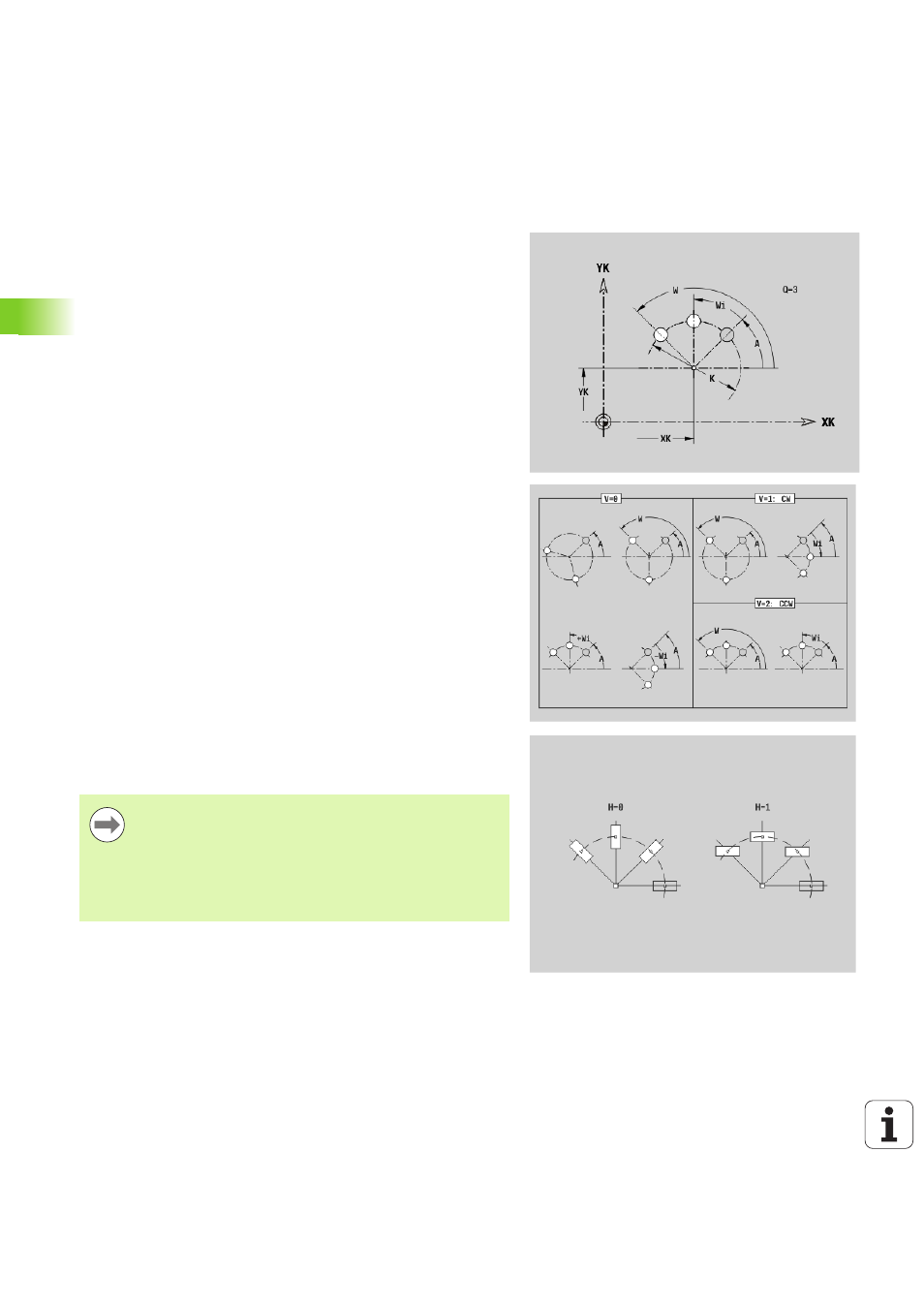

G402 задает группу отверстий или фигур на торцовой или задней
стороне. G402 влияет на определяемую (-ое) в следующем кадре
фигуру/отверстие (G300...305, G307).
Параметр
Q
Количество фигур
K
Диаметр группы
A
Начальный угол – позиция первой фигуры; привязка: XK-
ось; (по умолчанию: 0°)
W Конечный угол – позиция последней фигуры; привязка: XK-
ось; (по умолчанию: 360°)
Wi Угол между фигурами
V
Направление – ориентировка (по умолчанию: 0)
V=0, без W: деление полной окружности
V=0, с W: деление на более длинной дуге окружности
V=0, с Wi: знак перед Wi определяет направление (Wi<0:
по часовой стрелке)
V=1, с W: по часовой стрелке
V=1, с Wi: по часовой стрелке (знак перед Wi не имеет
значения)
V=2: с W: против часовой стрелки
V=2, с Wi: против часовой стрелки (знак Wi не имеет
значения)
XK Центр в декартовых координатах
YK Центр в декартовых координатах
H
Положение фигур (по умолчанию: 0)
H=0: нормальное положение, фигуры вращаются вокруг
центра окружности (вращение)
H=1: оригинальное положение, положение фигур
относительно системы координат остается одинаковым
(трансляция)
Программируйте отверстие/фигуру в следующем
кадре без центра. Исключение - круглая канавка:
смотри “Группа закругленных канавок на
Цикл фрезерования (раздел ОБРАБОТКА) вызывает
в следующем кадре отверстие/фигуру, а не
определение шаблона.
