584
TURN PLUS
7.5 Пример
7.5 Пример

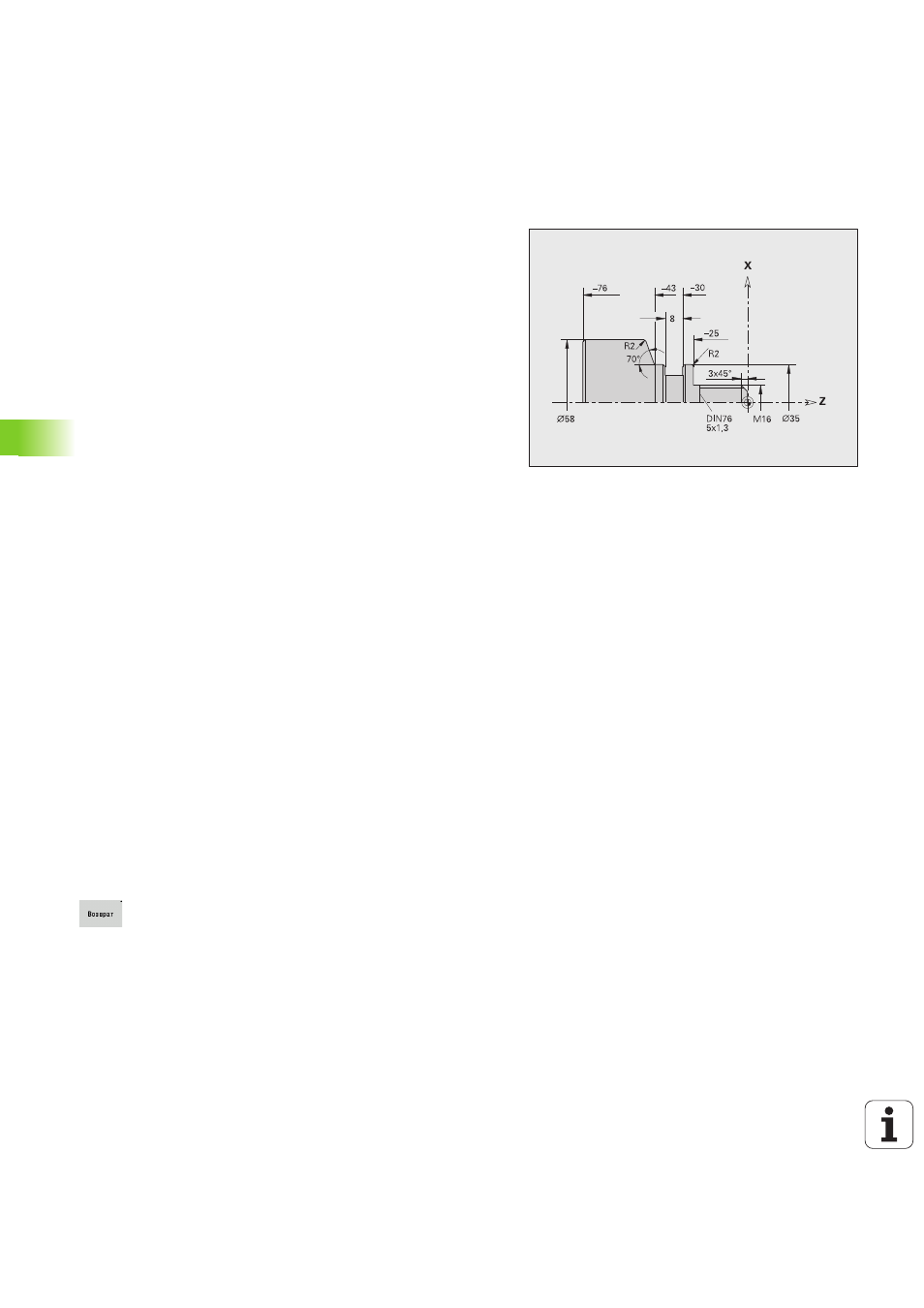

Рабочие шаги по созданию контура заготовки или готовой детали,
оснащению и автоматическому генерированию плана работы
проводятся исходя из рабочего чертежа.
Заготовка: Ø60 X 80; материал: Ck 45
Создание программы
Выбрать "Программа \> Новая \> Новая программа DINplus".
Система управления откроет диалоговое окно «Сохранить как».
Ввести имя программы и нажать Softkey „Сохранять”
Система ЧПУ откроет диалоговое окно "Заголовок программы
(короткий)".
Выбрать материал из списка слов фиксированной длины и
нажать Softkey „OK”.
Определение заготовки
Выберите "ICP \> Заготовка \> Пруток". TURN PLUS откроет
диалоговое окно "Пруток".
Вводимые данные:
Диаметр: X = 60 мм
Длина Z = 80 мм
Припуск K = 2 мм
TURN PLUS изображает заготовку.
Нажмите клавишу "Назад": произойдет возврат в
главное меню
фаска без размера: 1x45°
радиусы без размера: 1 мм
