DIN-программирование
4.24 Обработка на торцевой/задней стороне
Круговое перемещение на торцовой/задней
стороне G102/G103
G102/G103 выполняет перемещение по дуге с подачей до

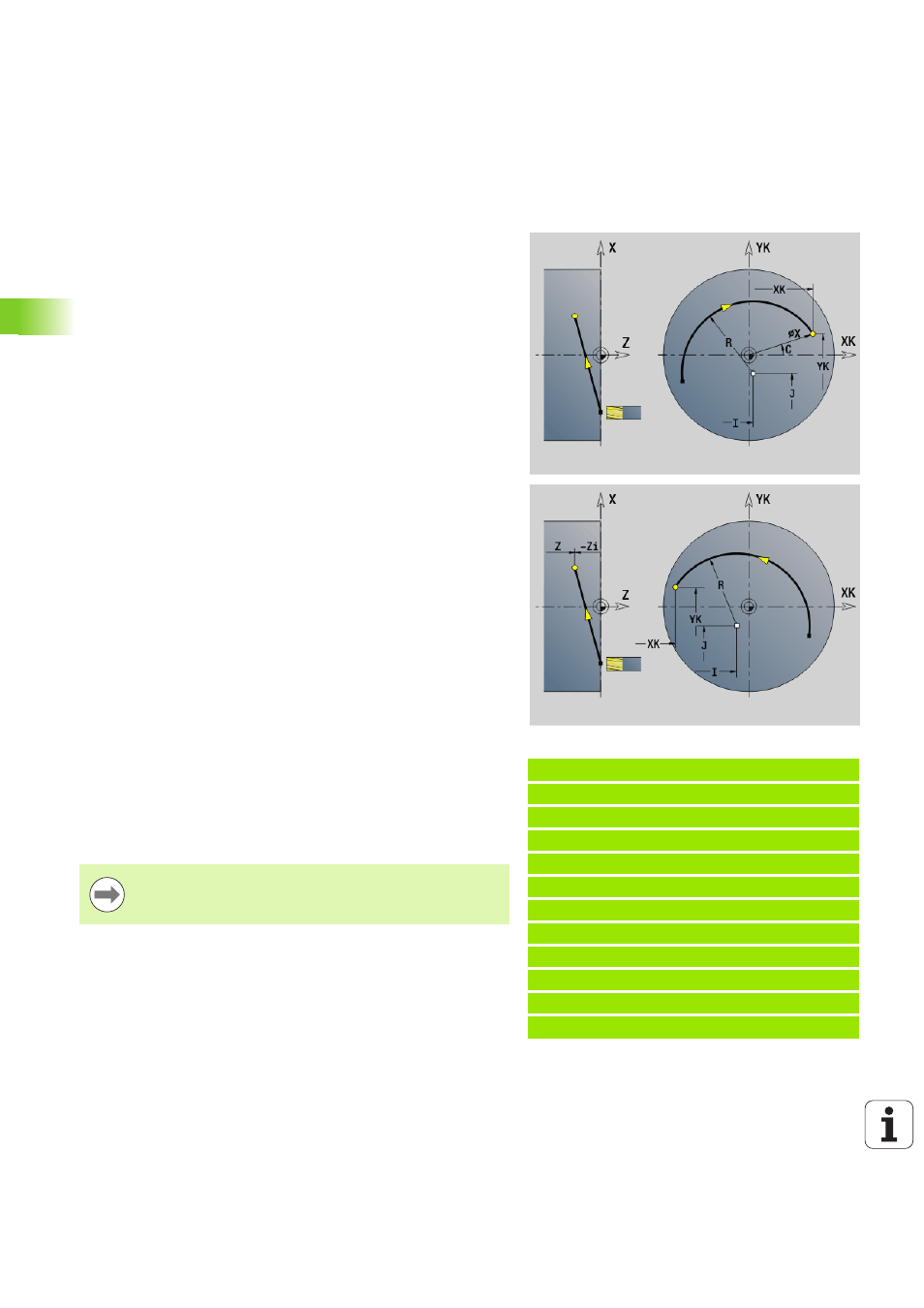

"конечной точки". Направление вращения возьмите из
вспомогательного рисунка.
Пример: G102, G103
. . .
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N6 G100 XK20 YK5
N7 G101 XK50
N8 G103 XK5 YK50 R50 [Дуга окружности]
N9 G101 XK5 YK20
N10 G102 XK20 YK5 R20
N12 M15
. . .
Параметр
X
Конечная точка (диаметр)
C
Конечный угол – направление угла: см. вспомогательный
рисунок
XK
Конечная точка (декартовы координаты)
YK
Конечная точка (декартовы координаты)
R
Радиус
I
Центр (декартовы координаты)
J
Центр (декартовы координаты)
K
Центр при H=2, 3 (Z-направление)
Z
Конечная точка (по умолчанию: текущая позиция Z)
H
Плоскость окружности (плоскость обработки) – (по
умолчанию: 0)
H=0, 1: обработка в плоскости XY (торцовая
поверхность)
H=2: обработка в плоскости YZ
H=3: обработка в плоскости XZ
Параметры для описания геометрии (G80)
AN
Угол к положительной оси XK
BR
Фаска/скругление. Задает переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводится фаску/скругление.
Ввод отсутствует: плавный переход
BB=0: не плавный переход
BR\>0: радиус скругления
BR<0: ширина фаски
Q
Точка пересечения. Конечная точка, когда отрезок
пересекает дугу окружности (по умолчанию: 0):
Q=0: ближняя точка пересечения
Q=1: дальняя точка пересечения
Параметры AN, BR и Q можно применять только в
описании геометрии, которая закрыта G80 и
используется для одного цикла.
