HEIDENHAIN MANUALplus 620, CNC PILOT 640
297
4.18 Определен
ия контура в части обработки

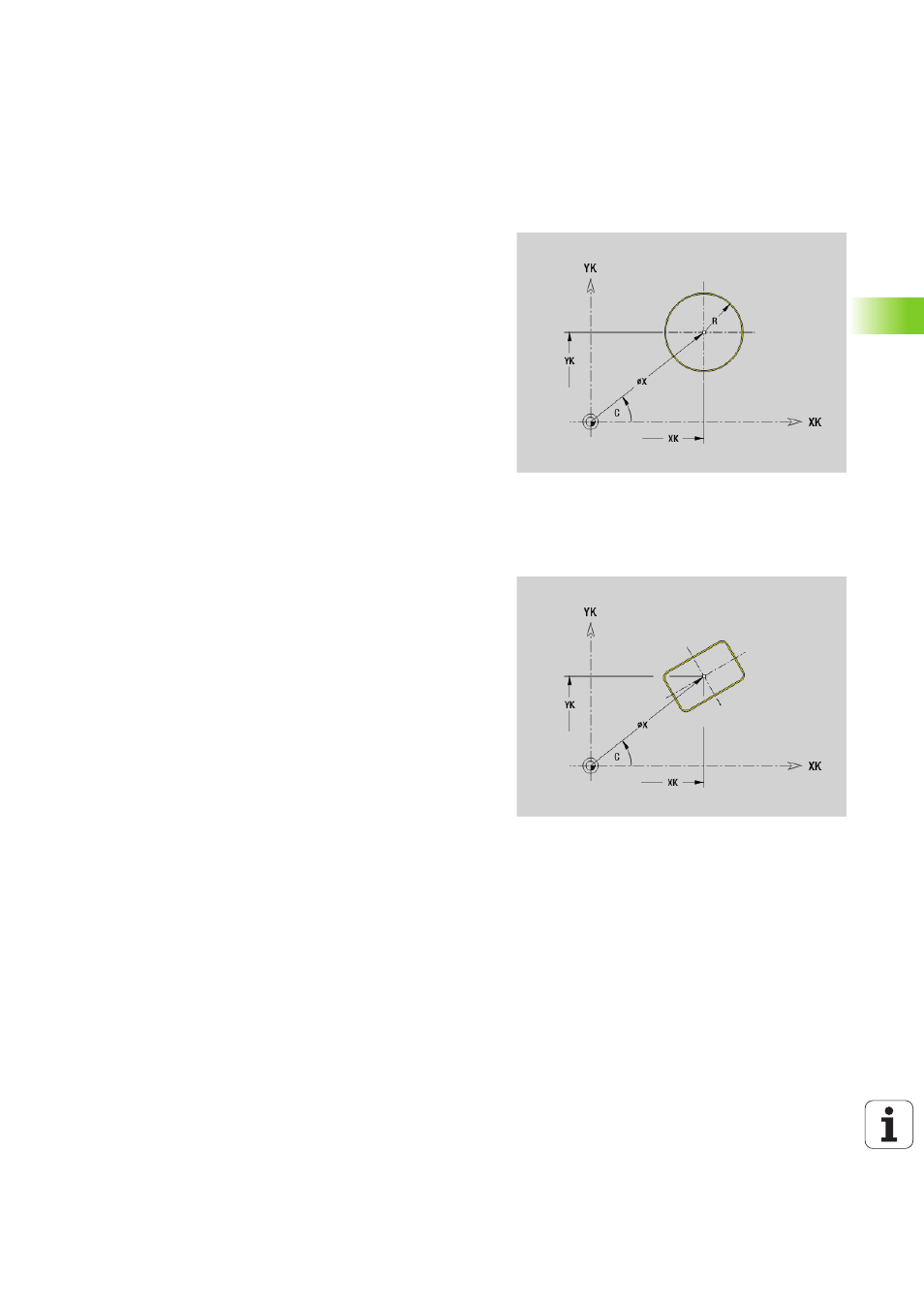

Полная окружность на торцовой/задней стороне
G304
G304 задает полную окружность в контуре торцовой или задней
стороны. Фигура программируется в комбинации с G840, G845
или G846.
Прямоугольник на торцовой/задней стороне
G305
G305 задает прямоугольник в контуре торцовой или задней
стороны. Фигура программируется в комбинации с G840, G845
или G846.
Параметр
XK
Центр окружности в декартовых координатах
YK
Центр окружности в декартовых координатах
X
Диаметр (центр в полярных координатах)
C
Угол (центр в полярных координатах)
R
Радиус
P
Глубина/высота
P<0: карман
P\>0: остров
Параметр
XK
Центр в декартовых координатах
YK
Центр в декартовых координатах
X
Диаметр (центр в полярных координатах)
C
Угол (центр в полярных координатах)
A
Угол к оси XK (по умолчанию: 0°)
K
Длина
B
(Высота) ширина
R
Фаска/скругление (по умолчанию: 0°)
R\>0: радиус скругления
R<0: ширина фаски
P
Глубина/высота
P<0: карман
P\>0: остров
