HEIDENHAIN MANUALplus 620, CNC PILOT 640

47

1.3 Идентификатор раздела программы

1.3 Идентификатор раздела

программы

Вновь созданная NC-программа уже содержит идентификаторы

разделов. В зависимости от постановки задачи можно добавлять

дополнительные или удалять существующие идентификаторы.

NC-программа должна содержать как минимум идентификаторы

ОБРАБОТКА и КОНЕЦ.

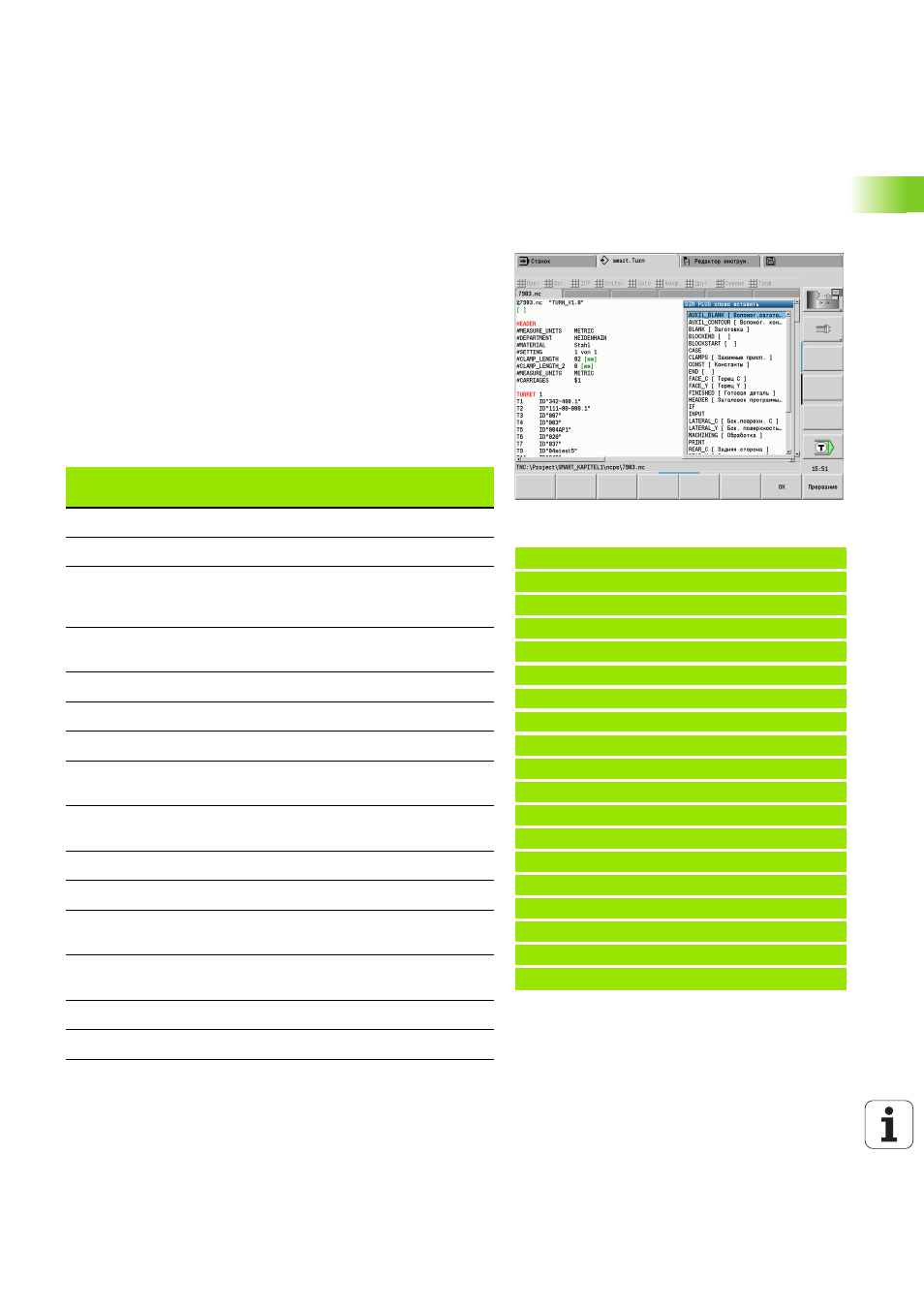

Другие идентификаторы раздела программы находятся в блоке

выбора "Вставить слово DIN PLUS" (пункт меню "Дополнительно

DINplus-слово...“).. Система ЧПУ вносит идентификатор раздела в

правильную или в актуальную позицию.
Идентификация раздела выполняется по-немецки при языке

диалога "немецкий". Все другие языки используют английскую

идентификацию разделов.

Пример: Идентификаторы разделов программы

. . . [Разделы описания контуров]

ROHTEIL (ЗАГОТОВКА)

N1 G20 X100 Z220 K1

FERTIGTEIL (ГОТ. ДЕТАЛЬ)

N2 G0 X60 Z0

N3 G1 Z-70

. . .

ТОРЕЦ Z-25

N31 G308 ID“01“ P-10

N32 G402 Q5 K110 A0 Wi72 V2 XK0 YK0

N33 G300 B5 P10 W118 A0

N34 G309

ТОРЕЦ Z0

N35 G308 ID“02“ P-6

N36 G307 XK0 YK0 Q6 A0 K34.641

N37 G309

. . .

Обзор идентификаторов разделов программы

русский язык

английский язык

Начало программы

ЗАГОЛОВОК

HEADER

Страница 48

ЗАЖИМНЫЕ
ПРИСПОСОБЛЕНИ

Я

CLAMPS

Страница 49

РЕВОЛЬВЕРНАЯ

ГОЛОВКА

TURRET

Страница 50

Описание контура

ЗАГОТОВКА

BLANK

Страница 50

ГОТОВАЯ ДЕТАЛЬ

FINISHED

Страница 50

ВСПОМОГАТЕЛЬН

ЫЙ КОНТУР

AUXIL_CONTOUR

Страница 50

ВСПОМОГАТЕЛЬН
АЯ ЗАГОТОВКА

AUXIL_BLANK

Страница 50

Контуры оси C

ТОРЕЦ

FACE_C

Страница 51

ОБРАТНАЯ
СТОРОНА

REAR_C

Страница 51

БОКОВАЯ

ПОВЕРХНОСТЬ

LATERAL_C

Страница 51

Контуры оси Y

ТОРЕЦ_Y

FACE_Y

Страница 51
