6.7 Циклы фрезерования, ось Y
Фрезерование многогранника, черновая
обработка G843

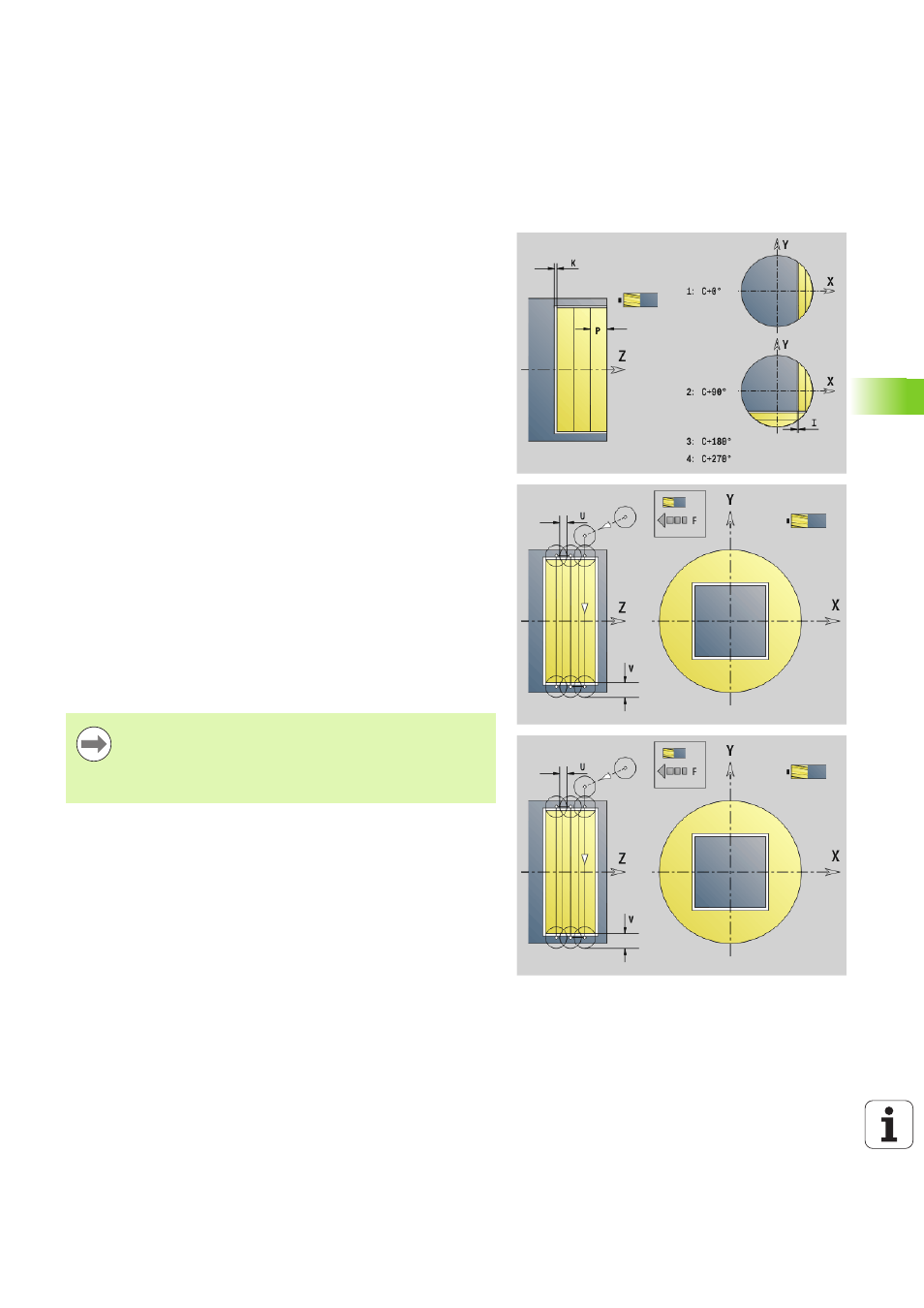

G843 выполняет черновую обработку поверхностей
многогранника, заданных с помощью G477-Geo (плоскость XY)
или G487-Geo (плоскость YZ). Цикл фрезерования выполняется
снаружи внутрь. Подача производится вне материала.
Параметр
ID Контур фрезерования – имя контура фрезерования
NS Номер кадра – ссылка на описание контуров
P Глубина фрезерования (максимальная подача в плоскости
фрезерования)
I Припуск в направлении X
K Припуск в направлении Z
U (Минимальный) коэффициент перекрытия. Устанавливает
перекрытие траекторий фрезерования (по умолчанию:
0,5).
Перекрытие = U*Диаметр фрезы
V Коэффициент переполнения. Определяет значение, на
которое фреза превосходит внешний радиус (по
умолчанию: 0,5).
Переполнение = V*Диаметр фрезы
F Подача для врезания на глубину (по умолчанию: активная
подача)
RB Плоскость возврата (по умолчанию: назад в исходное
положение)
 Плоскость XY: позиция отвода в направлении Z
 Плоскость YZ: позиция отвода в направлении X
(диаметральный размер)
Учитываются припуски:
 G57: припуск в направлении X, Z
 G58: эквидистантный припуск в плоскости
фрезерования
