HEIDENHAIN MANUALplus 620, CNC PILOT 640 281
4.17 Циклы точения, связанные с контуром
Параллельно к контуру с нейтральным
инструментом G835

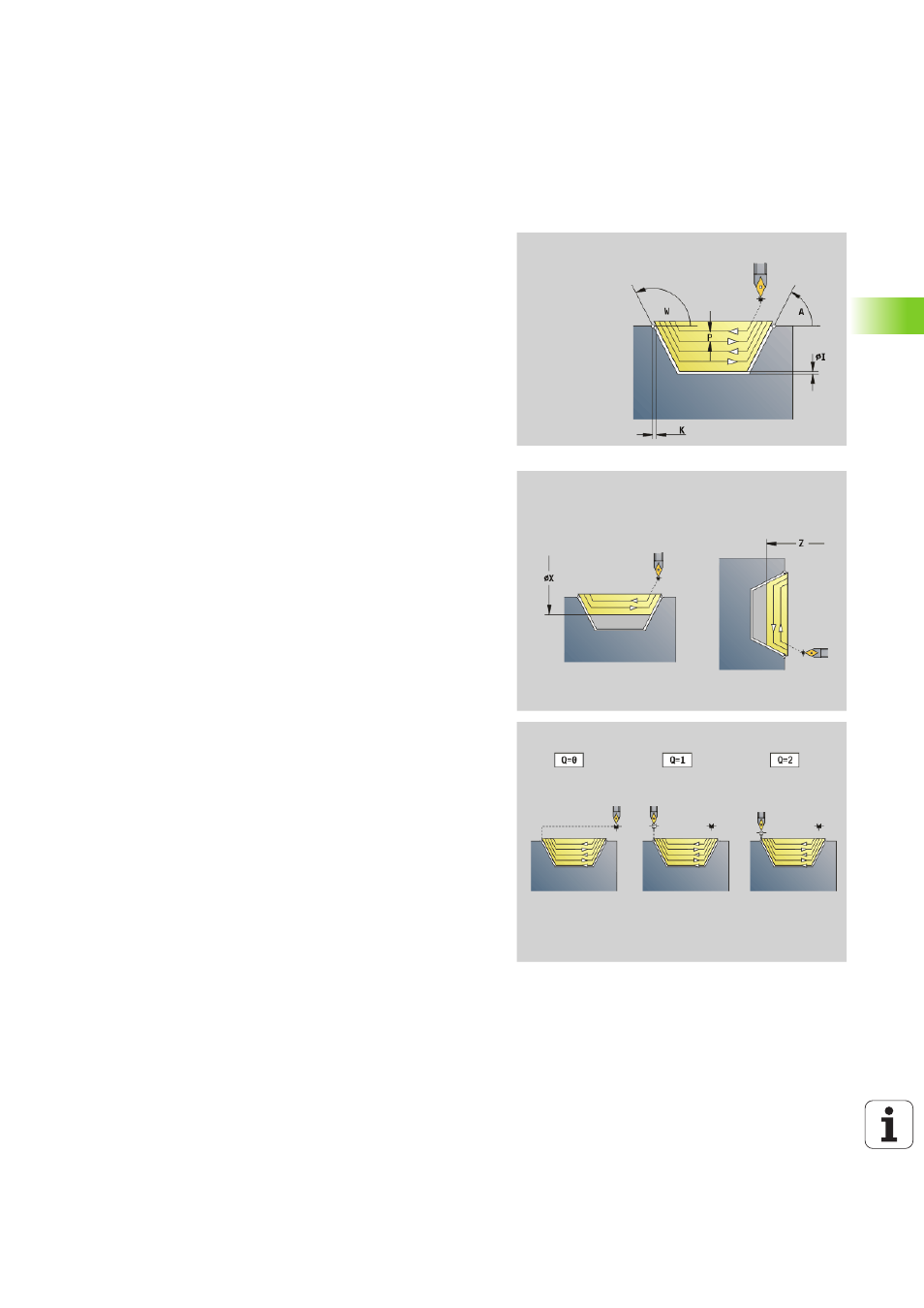

G835 производит снятие стружки в описанной через "ID" или "NS,
NE" области контура параллельно контуру и в обоих
направлениях (siehe „Работа с применением циклов, связанных с
контуром” auf Seite 270). Обрабатываемый контур может
содержать несколько уклонов. В другом случае поверхность
резания разделяется на несколько участков.
Параметр
ID Вспомогательный контур - идентификационный номер
обрабатываемого контура
NS Номер начального кадра (начало раздела контура)
NE Номер конечного кадра (конец раздела контура)
 NE не запрограммирован: элемент контура NS
обрабатывается в направлении определения контура.
 Запрограммировано NS=NE: элемент контура NS
обрабатывается в направлении, противоположном
направлению определения контура.
P Максимальное врезание
I Припуск в направлении X (диаметр) (по умолчанию: 0)
K Припуск в направлении Z (по умолчанию: 0)
X Ограничение резания в направлении X (диаметр) – (по
умолчанию: ограничение резания отсутствует)
Z Ограничение резания в направлении Z (по умолчанию:
ограничение резания отсутствует)
A Угол подвода (привязка: Z-ось) – (по умолчанию: 0°/180°;
параллельно оси Z, либо параллельно оси Х при плоском
инструменте)
W Угол подвода (привязка: Z-ось) – (по умолчанию: 90°/270°;
параллельно оси Z, либо параллельно оси Х при плоском
инструменте)
Q Тип отвода в конце цикла (по умолчанию: 0)
 0: назад к точке старта (сначала направление X, затем Z)
 1: позиционирование перед готовым контуром
 2: поднятие на безопасное расстояние и остановка
V Идентификатор начала/конца (по умолчанию: 0).
Обрабатывается фаска/скругление:
 0: в начале и в конце
 1: в начале
 2: в конце
 3: без обработки
 4: обрабатывается фаска/скругление – не базовый
элемент (условие: область контура с одним элементом)
