DIN-программирование
4.25 Обработка повер
хности образующей

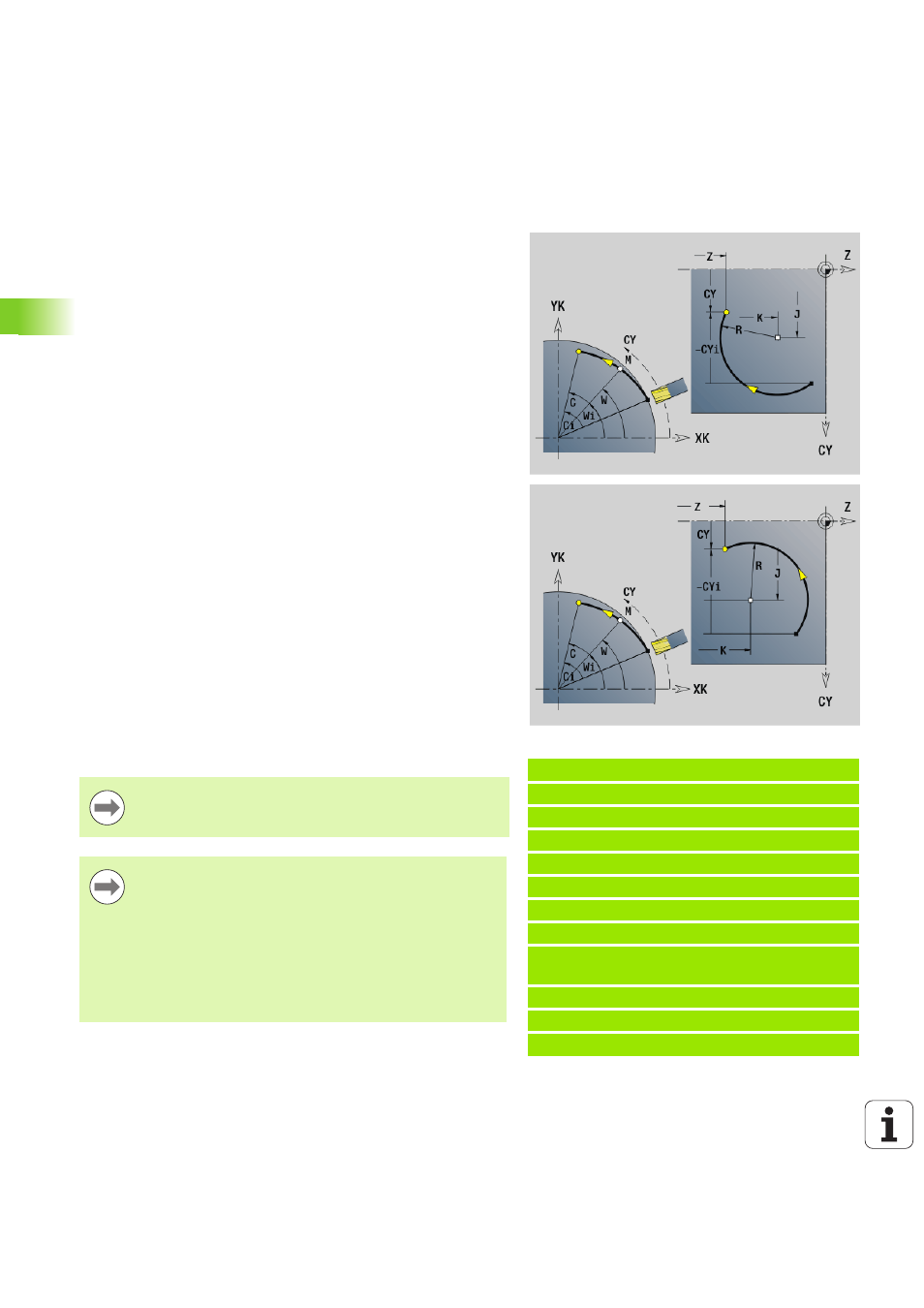

Круговое перемещение на образующей G112-/
G113
G112/G113 выполняет перемещение по дуге с подачей до
"конечной точки".
Пример: G112, G113
. . .
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635 [Дуга
окружности]
N10 G111 Z-20
N11 G112 CY0 K-20 J19.635
N13 M15
Параметр
Z
Конечная точка
C
Конечный угол – направление угла: см. вспомогательный
рисунок
CY
Конечная точка как размер отрезка (привязка: развертка
образующей на опорном диаметре G120)
R
Радиус
K
Центр
J
Центр как размер отрезка (привязка: развернутая
поверхность образующей при отсчетном диаметре G120)
W
(Угол) центр (направление угла: см. вспомогательный
рисунок)
X
Конечная точка (диаметр) – (по умолчанию: текущая
позиция X)
Параметры для описания геометрии (G80)
AN
Угол с положительным направлением оси Z
BR
Фаска/скругление. Задает переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводится фаску/скругление.
Ввод отсутствует: плавный переход
BB=0: не плавный переход
BR\>0: радиус скругления
BR<0: ширина фаски
Q
Точка пересечения. Конечная точка, когда отрезок
пересекает дугу окружности (по умолчанию: 0):
Q=0: ближняя точка пересечения
Q=1: дальняя точка пересечения
Параметры AN, BR и Q можно применять только в
описании геометрии, которая закрыта G80 и
используется для одного цикла.
Программирование:
Z, C, CY: абсолютно, в приращениях или с
самоудержанием
K; W, J: абсолютно или в приращениях
Запрограммируйте Z–C или Z–CY и K–J
Запрограммируйте "центральную точку" или
"радиус"
Для "радиуса": возможна лишь дуга <= 180°
