376
DIN-программирование
4.26 Циклы фрезерования

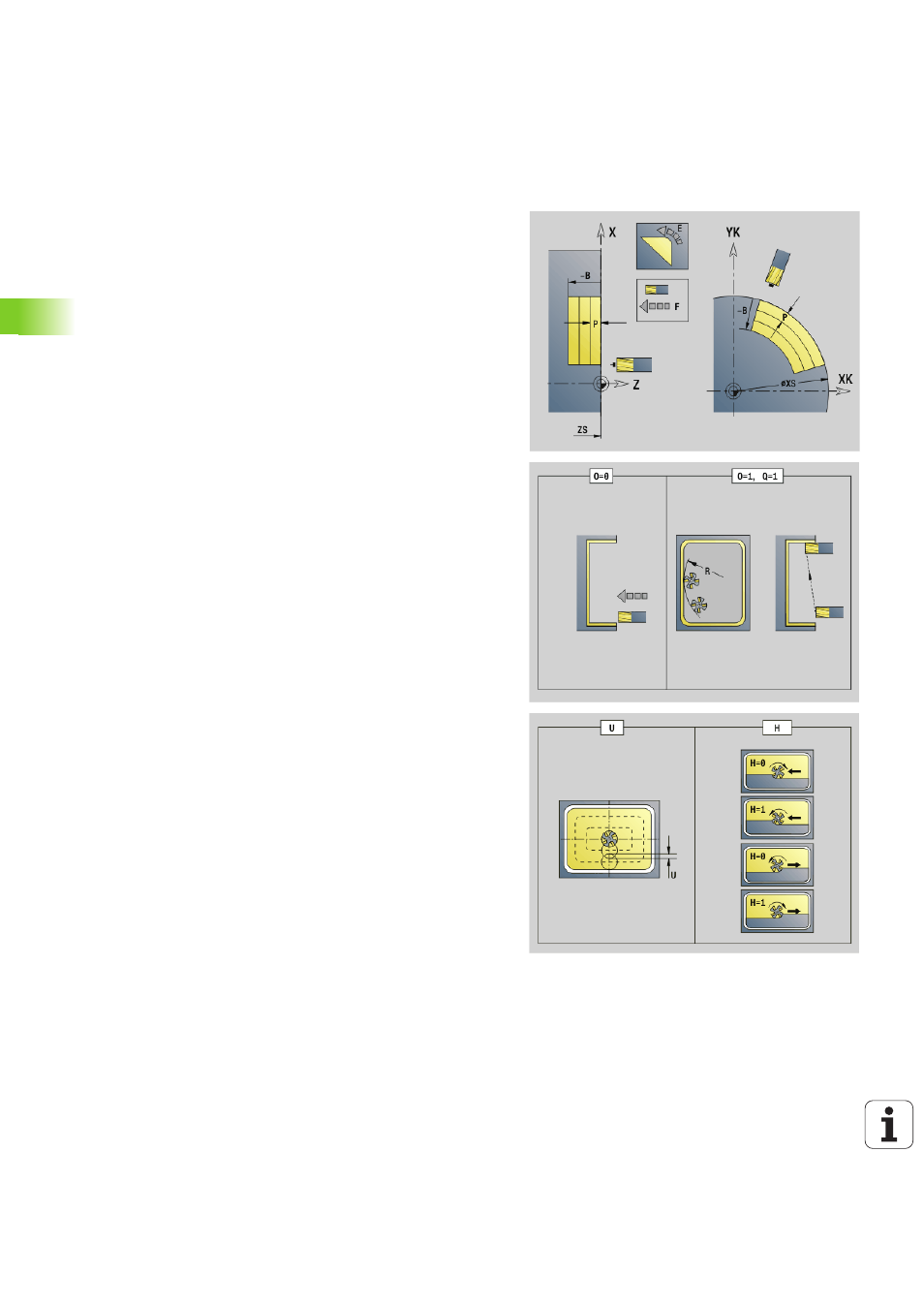

Чистовое фрезерование карманов G846
G846 производит чистовую обработку закрытых контуров.
Если карман состоит из нескольких отрезков, G846 учитывает при
предварительном сверлении и фрезеровании все области
кармана.
На направление фрезерования Вы можете повлиять при помощи
направления хода фрезы H
, направления обработки Q и
направления вращения фрезы (см. следующую таблицу).
Параметры чистовой обработки
ID
Контур фрезерования – имя контура фрезерования
NS
Номер стартового кадра контура
Фигуры: номер кадра фигуры
Свободный замкнутый контур: элемент контура (не
стартовая точка)
B
Глубина фрезерования (по умолчанию: глубина из
описания контура)
P
(Максимальная) подача на врезание (по умолчанию:
фрезеровка с одной подачей на врезание)
XS
Верхний предел фрезерования боковой поверхности
(заменяет отсчетную плоскость из описания контура)
ZS
Верхний предел фрезерования торцовой поверхности
(заменяет отсчетную плоскость из описания контура)
R
Радиус дуги входа/выхода (по умолчанию: 0)
R=0: непосредственный подвод к элементу контура.
Подается на врезание в точке подвода над плоскостью
фрезерования, затем перпендикулярная подача на
глубину.
R\>0: фреза перемещается по входной/выходной дуге,
прилегающей по касательной к элементу контура.
U
(Минимальный) коэффициент перекрытия. Устанавливает
перекрытие траекторий фрезерования (по умолчанию:
0,5).
Перекрытие = U*Диаметр фрезы
V
Коэффициент перекрытия - при обработке по оси С без
функции
H
Направление фрезерования (по умолчанию: 0)
0: встречное движение
1: попутное движение
F
Подача для врезания на глубину (по умолчанию: активная
подача)
E
Уменьшенная подача для круглых элементов (по
умолчанию: активная подача)
RB
Плоскость возврата (по умолчанию: назад в исходное
положение)
Торцовая или задняя сторона: позиция возврата в
направлении Z
Поверхность образующей: позиция возврата в
направлении X (диаметр)
