HEIDENHAIN MANUALplus 620, CNC PILOT 640 363

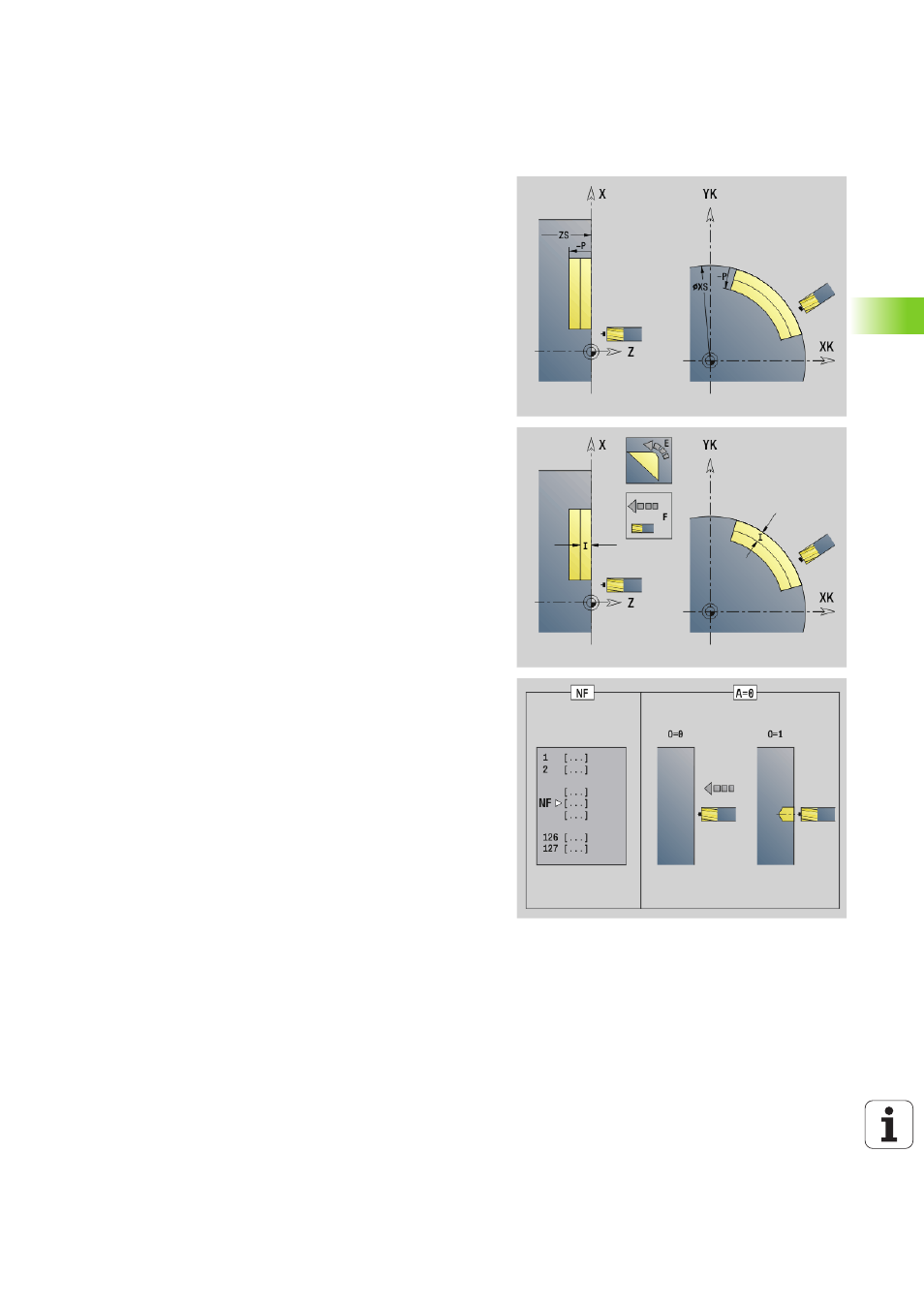

4.26 Циклы фрезерования
Параметры фрезерования
NE Номер кадра – конец отрезка контура
 Фигуры, свободный замкнутый контур: ввод отсутствует
 Свободный открытый контур: последний элемент
контура
 Контур состоит из одного элемента:
 Ввод отсутствует: обработка в направлении контура
 Запрограммировано NS=NE: обработка против
направления контура
H Направление фрезерования (по умолчанию: 0)
 0: встречное движение
 1: попутное движение
I (Максимальная) подача на врезание (по умолчанию:
фрезеровка с одной подачей на врезание)
F Подача на врезание (подача на глубину) – (по умолчанию:
активная подача)
E Уменьшенная подача для круглых элементов (по
умолчанию: активная подача)
R Радиус дуги входа/выхода (по умолчанию: 0)
 R=0: подвод производится непосредственно к элементу
контура, подача на врезание в точке подвода над
плоскостью фрезерования, потом перпендикулярная
подача на глубину
 R\>0: фреза перемещается по дуге подвода/отвода,
плавно прилегающей к элементу контура
 R<0 для внутренних углов: фреза перемещается по дуге
подвода/отвода, плавно прилегающей к элементу
контура
 R<0 при внешних углах: подвод/отвод к элементу
контура производится плавно линейно
P Глубина фрезерования (по умолчанию: глубина из
описания контура)
XS Верхний предел фрезерования боковой поверхности
(заменяет отсчетную плоскость из описания контура)
ZS Верхний предел фрезерования торцовой поверхности
(заменяет отсчетную плоскость из описания контура)
RB Плоскость возврата (по умолчанию: назад в исходное
положение)
 Торцовая или задняя сторона: позиция возврата в
направлении Z
 Поверхность образующей: позиция возврата в
направлении X (диаметр)
D Начальный номер элемента, если обрабатываются
частичные фигуры.
