78
Юниты smart.Turn
2.3 Юниты – Прорезка

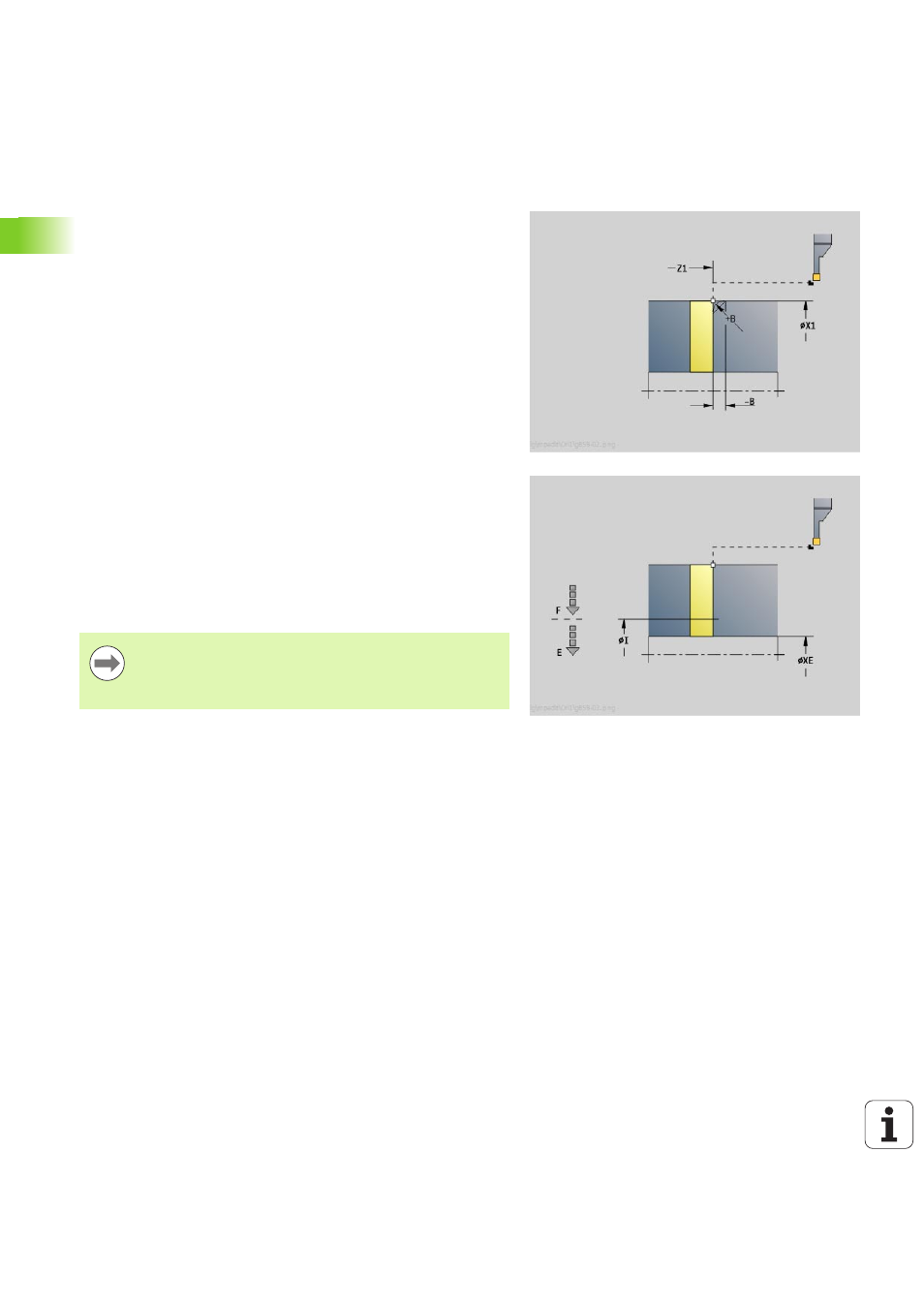

Юнит "Отрезка"
Юнит отрезает обточенную деталь. На выбор выполняется фаска
или скругление на наружном диаметре. После отработки цикла
инструмент перемещается в стартовую точку. С позиции I можно
задать уменьшение подачи.
Имя юнита: G859_CUT_OFF / Цикл: G859 (смотри страница 316)
Доступ к технологической базе данных:
Тип обработки: прорезка контура
Параметры, на которые оказывается влияние:
F, S, E
Форма Цикл
X1, Z1
Начальная точка контура X, Z, (X: диаметр)
B
Фаска/скругление
B\>0: радиус скругления
B<0: длина среза фаски
D
Максимальная скорость вращения
XE
Внутренний диаметр (труба)
I
Диаметр, уменьшение подачи. Предельный диаметр, с
которого при уменьшенной подачи производится
движение.
E
Уменьшенная подача
SD
Ограничение числа вращения, начиная с диаметра I
U
Диаметр, начиная с которого активируется ловушка для
деталей (функция зависит от модели станка)
K
Расстояние возврата после отрезки: Снять инструмент
перед обратным ходом сбоку от торцевой поверхности
Дополнительные формы: смотри страница 60
Ограничение максимальной скорости вращения "D"
действует только в цикле. После окончания цикла
снова активируется ограничение скорости вращения,
действующее до цикла.
