HEIDENHAIN MANUALplus 620, CNC PILOT 640
171
3.2 Юниты – Предварите
льное сверление, ось Y
3.2 Юниты – Предварительное
сверление, ось Y

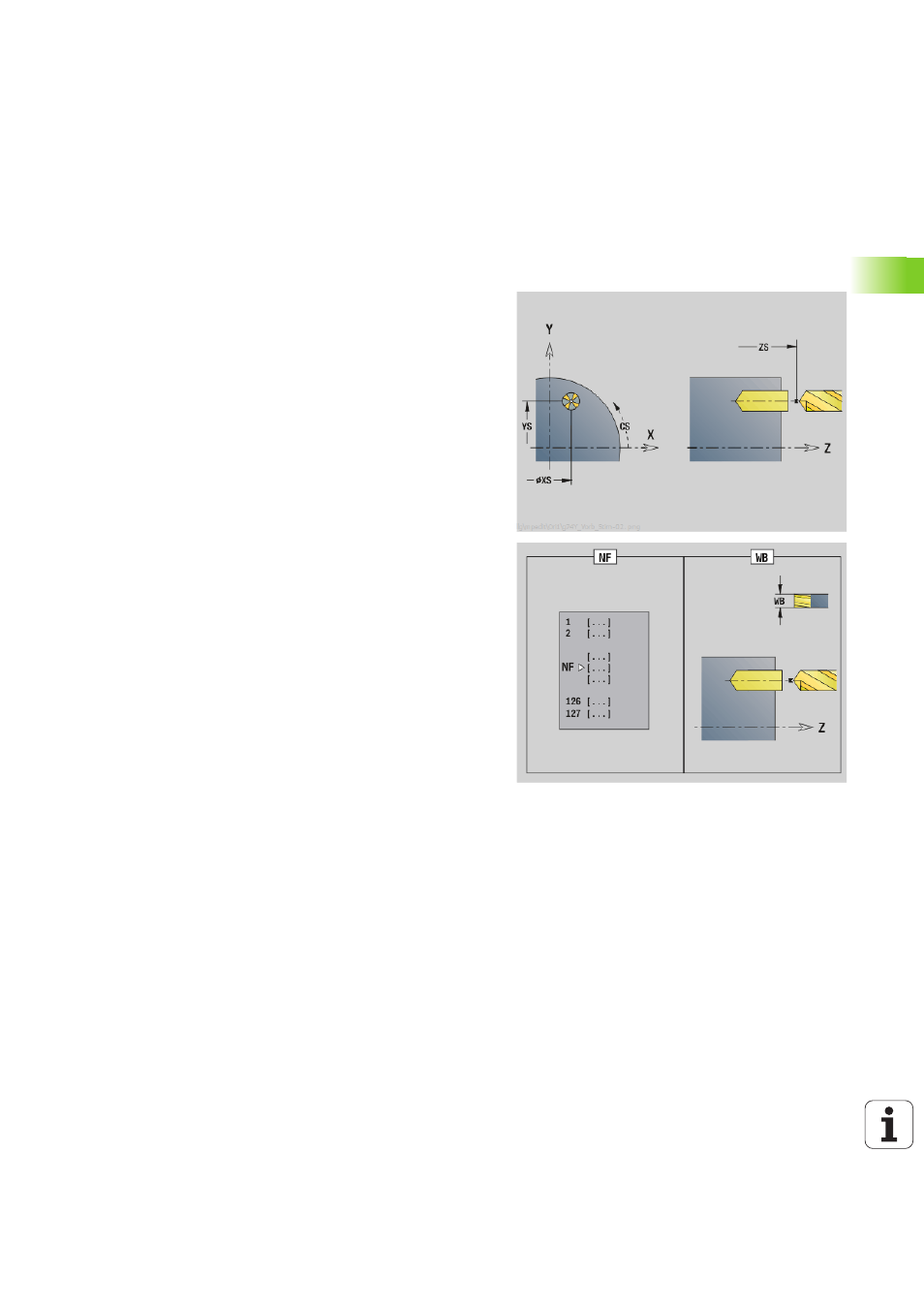

Юнит "Предварительное сверление, контурное
фрезерование ICP, плоскость XY"
Юнит определяет положение предварительного сверления и
выполняет сверление. Следующий цикл фрезерования получает
позицию предварительного сверления через сохраненную в NF
ссылку. Если контур фрезерования состоит из нескольких
отрезков, юнит создает одно отверстие для каждого отрезка.
Имя юнита: DRILL_STI_840_Y / Циклы: G840 A1 (смотри страница
360); G71 (смотри страница 326)
Доступ к технологической базе данных:
Тип обработки: сверление
Параметры, на которые оказывается влияние:
F, S
Параметры формы Контур
FK
NS
Номер стартового кадра контура
NE
Номер кадра конца контура
Z1
Верхняя грань фрезерования
P2
Глубина контура
Параметры формы Цикл
JK
Место фрезерования
0: на контуре
1, замкнутый контур: в пределах контура
1, незамкнутый контур: слева от контура
2, замкнутый контур: вне контура
2, незамкнутый контур: справа от контура
3: в зависимости от H и MD
H
Напр. хода фрезер.
0: встречное движение
1: попутное движение
I
Припуск параллельно контуру
K
Припуск в направлении врезания
R
Радиус подхода
WB
Диаметр фрезы
NF
Маркер позиции
E
Время выдержки в конце отверстия (по умолчанию: 0)
D
Возврат на
0: ускоренный ход
1: подача
V
Уменьшение подачи
0: без уменьшения
1: в конце отверстия
2: в начале отверстия
3: в начале и конце отверстия
AB
Длина засверливания/просверливания (расстояние для
сокращения подачи)
RB
Плоскость возврата (по умолчанию: назад к стартовой
позиции или на безопасное расстояние)
Дополнительные формы:смотри страница 60
