HEIDENHAIN MANUALplus 620, CNC PILOT 640
213

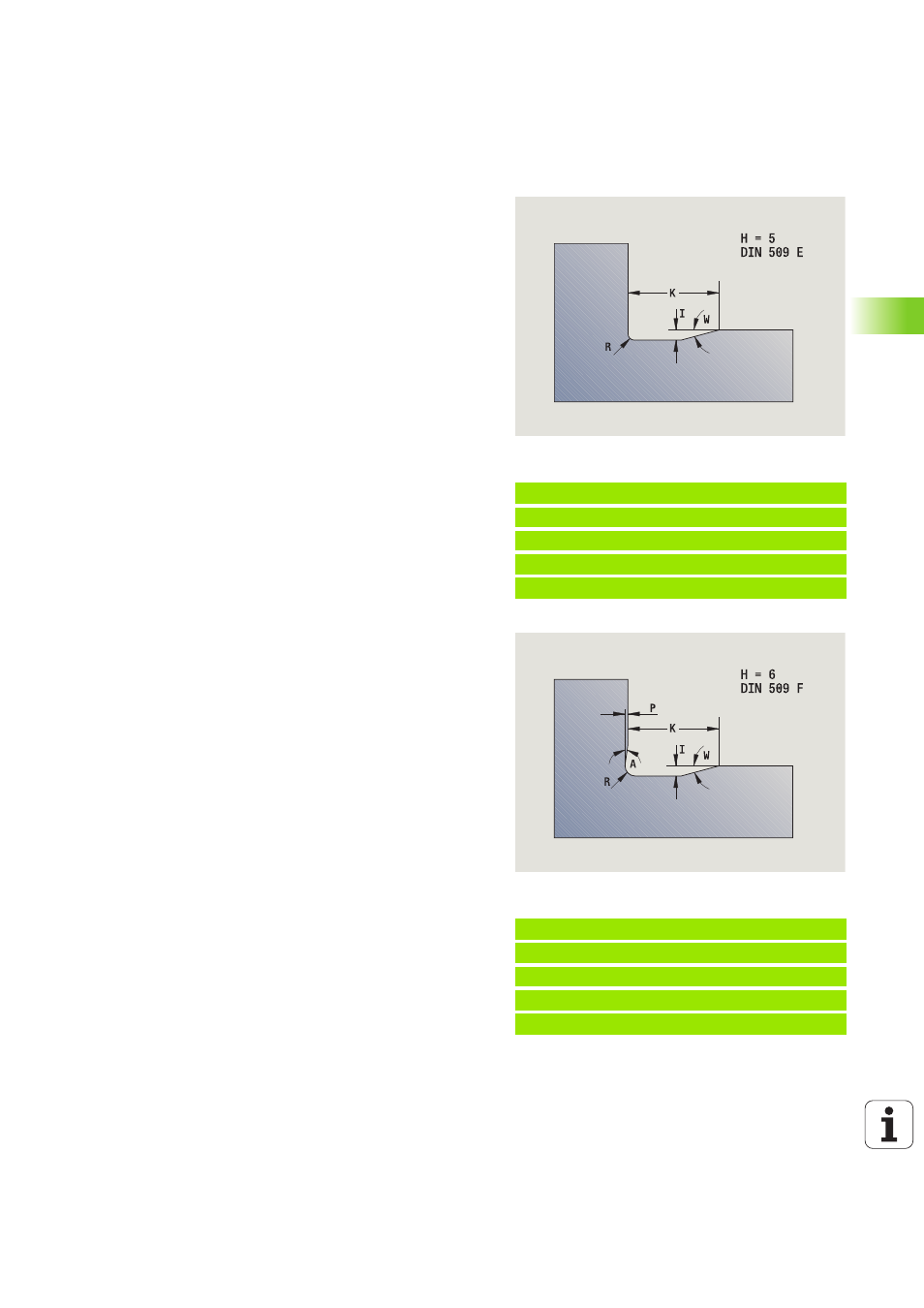

4.4 Элементы формы контура точения
Выточка DIN 509 E (H=0,5)
Параметры, которые вы не задали, Система ЧПУ рассчитывает в
зависимости от диаметра.
Выточка DIN 509 F (H=6)
Параметры, которые вы не задали, Система ЧПУ рассчитывает в
зависимости от диаметра.
Пример: Вызов G25-Geo DIN 509 E
. . .
N.. G1 Z-15 [продольный элемент]
N.. G25 H5 [DIN 509 E]
N.. G1 X20 [поперечный элемент]
. . .
Параметр
H
Выточка формы DIN 509 E: H=0 или H=5
I
Глубина выточки (радиус)
K
Ширина выточки
R
Радиус выточки (в обоих углах выточки)
W Угол выточки
BE, BF, BD, BP и BH (siehe „Атрибуты обработки для элементов
Пример: Вызов G25-Geo DIN 509 F
. . .
N.. G1 Z-15 [продольный элемент]
N.. G25 H6 DIN 509 F:
N.. G1 X20 [поперечный элемент]
. . .
Параметр
H
Выточка формы DIN 509 F: H=6
I
Глубина выточки (радиус)
K
Ширина выточки
R
Радиус выточки (в обоих углах выточки)
P
Поперечная глубина
W Угол выточки
A
Угол в плане
BE, BF, BD, BP и BH (siehe „Атрибуты обработки для элементов
