HEIDENHAIN MANUALplus 620, CNC PILOT 640

575

7.3 Контрольная графика AAG

7.3 Контрольная графика AAG

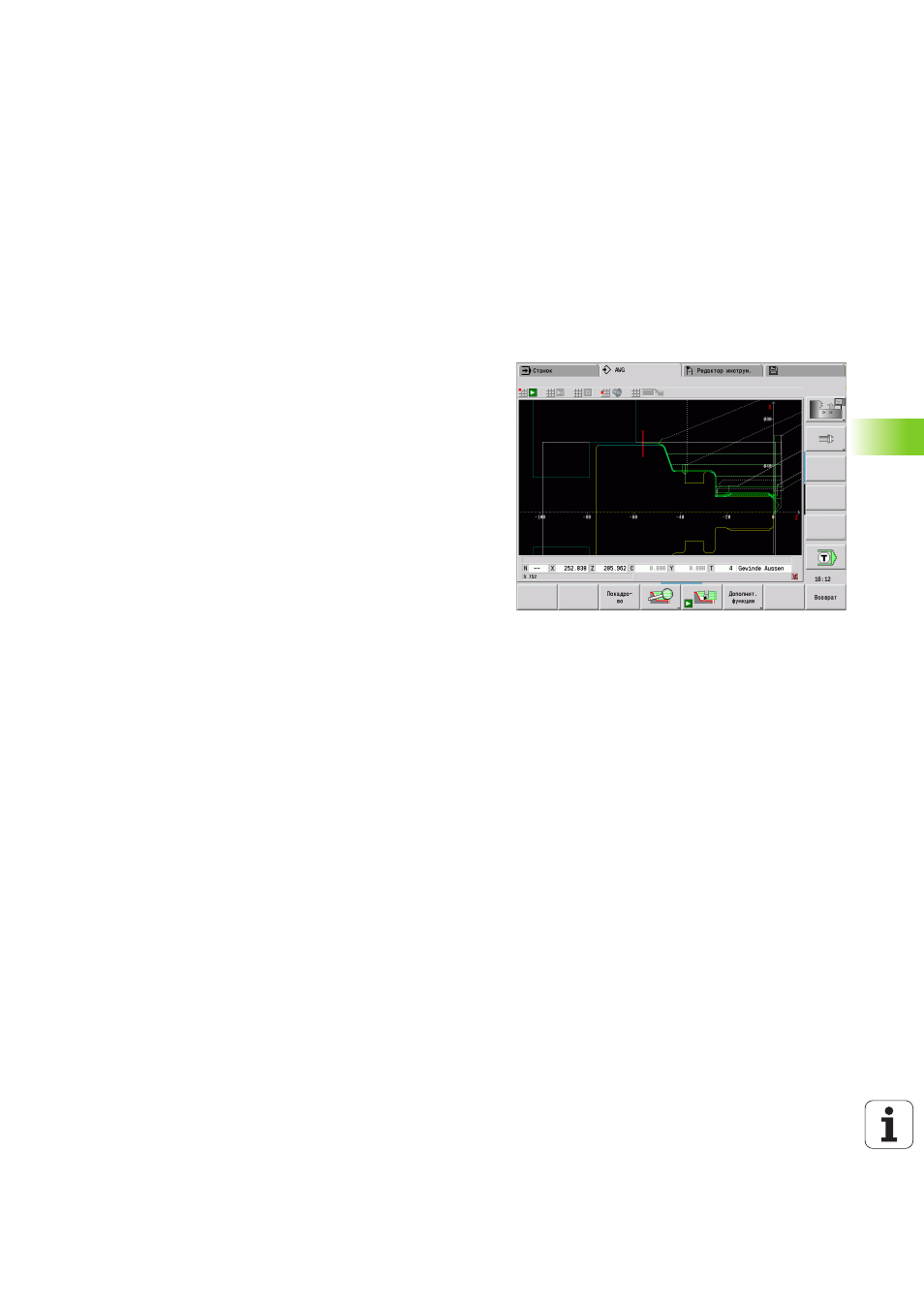

Если Вы создаете программу при помощи AAG , в окне

моделирования будут отображены программируемые заготовки и

готовые детали, а также будут смоделированы этапы обработки в

последовательности. Контур заготовки отслеживается при снятии

материала.

Управление контрольной графикой AAG

Если Вы запускаете автоматическое создание программы при

помощи Softkey „AAG”, то система управления автоматически

откроет контрольную графику AAG. В процессе моделирования

будут выводиться диалоговые окна, в которых содержится

информация о обработке и инструменте. После окончания

моделирования обработки Вы можете покинуть окно графики,

нажав Softkey „Назад”. Только после закрытия меню TURN PLUS

путем нажатия Softkey „Назад” будет открыто диалоговое окно

"Сохранить как". В диалоговом поле "Имя файла" будет

отображено имя открытой программы. Если Вы не введете другое

имя файла, открытая программа будет перезаписана. Либо Вы

можете сохранить обработку в другой программе.
Контрольная графика AAG обозначается при помощи красного

контура в символе Softkey.
Отображение длин хода инструмента и режима моделирования

устанавливается как при обычном моделировании (см. раздел

инструкции "Графическое моделирование").
