HEIDENHAIN MANUALplus 620, CNC PILOT 640
561
7.2 Автоматическая генерация плана работы (AAG)
7.2 Автоматическая генерация
плана работы (AAG)
AAG генерирует рабочие блоки плана работы согласно
заданному в "последовательности обработки" порядку. В
формуляре для ввода данных Параметры обработки определите
свойства процесса. TURN PLUS автоматически определяет все
элементы рабочего блока. "Последовательность обработки"
задается с помощью редактора последовательности обработки.
Рабочий блок включает в себя:
вызов инструмента
значения резания (технологические данные)
подвод (может отсутствовать)
цикл обработки
отвод (может отсутствовать)
подвод к точке смены инструмента (может отсутствовать)
Созданный рабочий блок Вы можете впоследствии изменить или
дополнить.
TURN PLUS моделирует обработку в контрольной графике AAG.
Выполнение и отображение контрольного графика вы можете
регулировать при помощи Softtkey (см. раздел "Графическое
моделирование" в инструкции по эксплуатации).
Генерация плана работы
Создание плана работы с помощью TURN PLUS
Выбрать "TURN PLUS" TURN PLUS откроет последнюю
выбранную последовательность обработки.

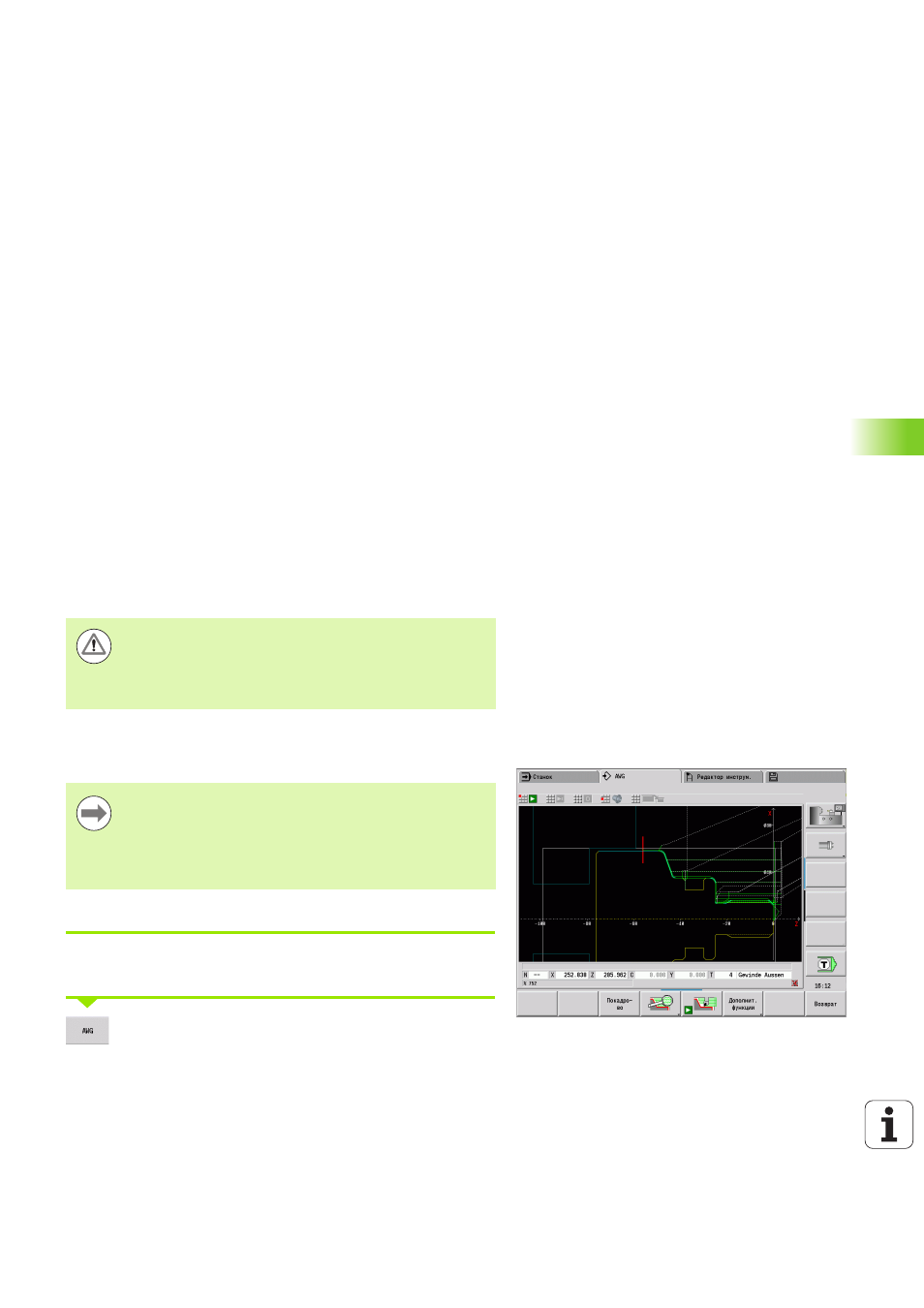

Выбрать "AAG" TURN PLUS отображает контур
заготовки и готовой детали в графическом окне.
При анализе контура TURN PLUS выдает
предупреждающие сообщения, если области не могут
быть обработаны частично или в полной мере.
Проверьте эти разрезы после создания программы и
адаптируйте их к имеющимся условиям.
После генерации плана работы следует учесть: если в
программе еще не определены зажимные устройства,
функция TURN PLUS укажет их для определенных
форм/длин зажима и установит соответствующее
ограничение резания. Адаптируйте значения в готовой
программе для ЧПУ.
