4.6 Контуры оси C – основы

4.6 Контуры оси C – основы

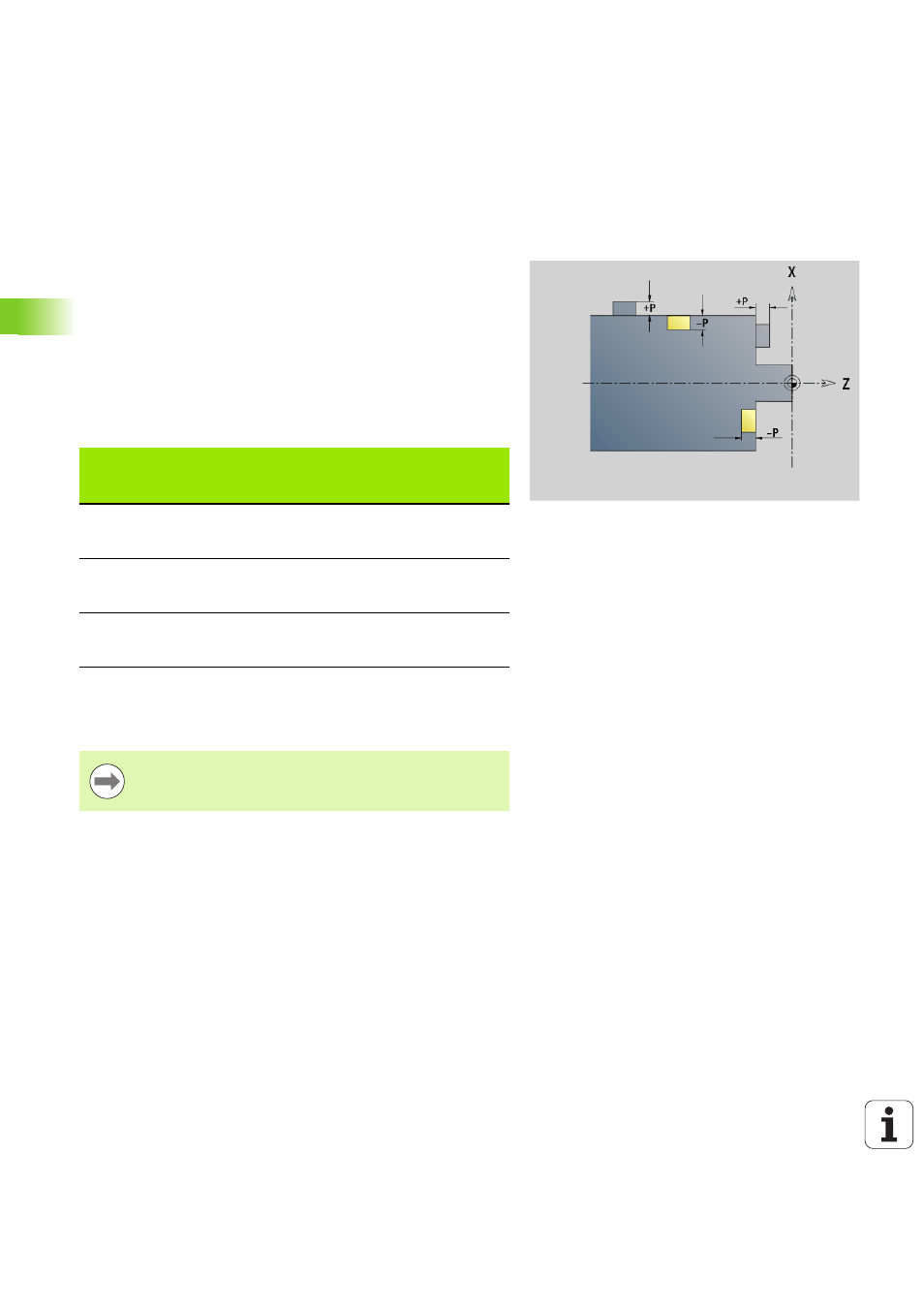

Положение траекторий фрезерования

Плоскость отсчета или отсчетный диаметр определяются в

идентификаторе раздела. Глубина и положение траектории

фрезерования (карман, остров) задаются в определении

траектории как указано ниже:

Глубиной P в заранее запрограммированном G308.

Альтернативно для фигур: параметр цикла глубина P.

Знак числа "P" определяет положение траектории фрезерования:

P<0: карман

P\>0: остров

X: отсчетный диаметр из идентификатора раздела

Z: опорная плоскость из идентификатора раздела

P: "глубина" из G308 или параметра цикла

Контуры в нескольких плоскостях (иерархически вложенные

контуры):

Плоскость начинается с G308 и заканчивается G309.

G308 задает новую опорную плоскость/новый отсчетный

диаметр. Первый G308 применяет определенную в

идентификаторе раздела опорную плоскость. Каждый

следующий G308 задает новую плоскость. Описание:

новая опорная плоскость = опорная плоскость + P (из

предыдущего G308).

G309 осуществляет возврат к предыдущей опорной плоскости.

Положение траектории фрезерования

Отрезок

P

Поверхность

Дно

фрезерования

ТОРЕЦ

P<0
P\>0

Z
Z+P

Z+P
Z

ОБРАТНАЯ

СТОРОНА

P<0
P\>0

Z
Z–P

Z–P
Z

БОКОВАЯ

ПОВЕРХНОСТЬ

P<0
P\>0

X
X+(P*2)

X+(P*2)
X

Циклы фрезерования поверхности фрезеруют

описанные в определении контура плоскости. Острова

в пределах данной плоскости не учитываются.
