HEIDENHAIN MANUALplus 620, CNC PILOT 640

531

6.6 Линейные и круговы

е перемещения, ось Y

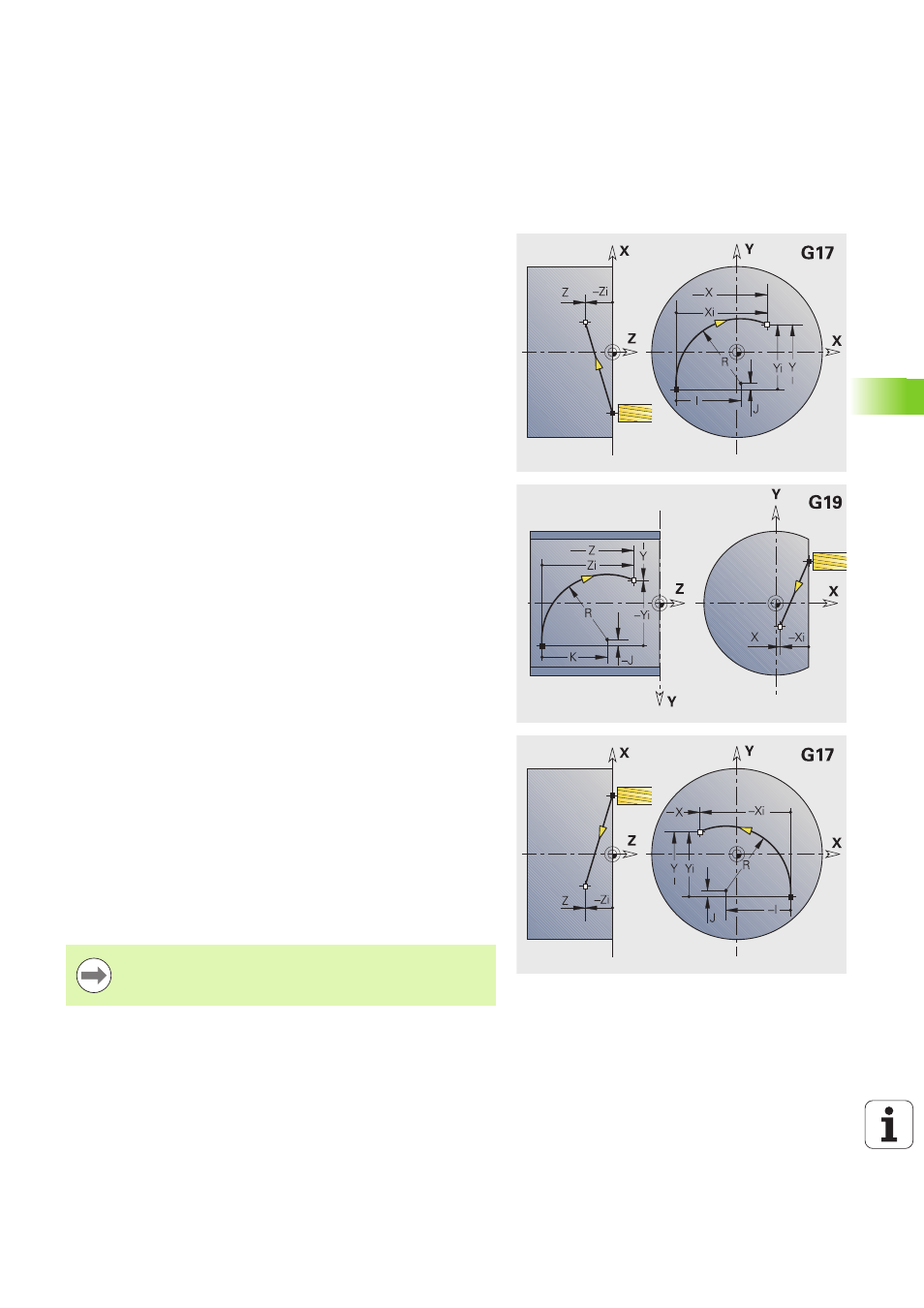

Фрезерование: круговое движение G2, G3 –

проставление размеров центра в приращениях

G2/G3 перемещает по кругу с подачей до «конечной точки».
G2/G3 выполняется в зависимости от плоскости обработки:

G17 интерполяция в плоскости XY

Подача в направлении Z

Определение центра: при помощи I, J

G18 интерполяция в плоскости XZ

Подача в направлении Y

Опредление центра: при помощи I, К

G19 интерполяция в плоскости YZ

Подача в направлении X

Определение центра: при помощи J, К

Если центр круга не запрограммирован, то Система ЧПУ

рассчитывает центр, дающий кратчайшую дугу окружности.

Параметр

X

Конечная точка (диаметр)

Y

Конечная точка

Z

Конечная точка

I

Центр в приращениях (радиус)

J

Центр в приращениях (радиус)

K

Центр в приращениях (радиус)

R

Радиус

Q

Точка пересечения. Конечная точка, если дуга пересекает

прямую или дугу окружности (по умолчанию: 0):

0: ближняя точка пересечения

1: дальняя точка пересечения

BR

Фаска/скругление. Задает переход к следующему

элементу контура. Программируйте теоретическую

конечную точку, если вводится фаску/скругление.

Ввод отсутствует: плавный переход

BB=0: не плавный переход

BR\>0: радиус скругления

BR<0: ширина фаски

BE

Коэффициент специальной подачи для фаски/скругления

(по умолчанию: 1)
Специальная подача = активная подача * BE (0 < BE <= 1)

Программирование X, Y, Z: абсолютно, в

приращениях, с самоудержанием или "?"
