HEIDENHAIN MANUALplus 620, CNC PILOT 640
405
4.29 Прочие G-функции

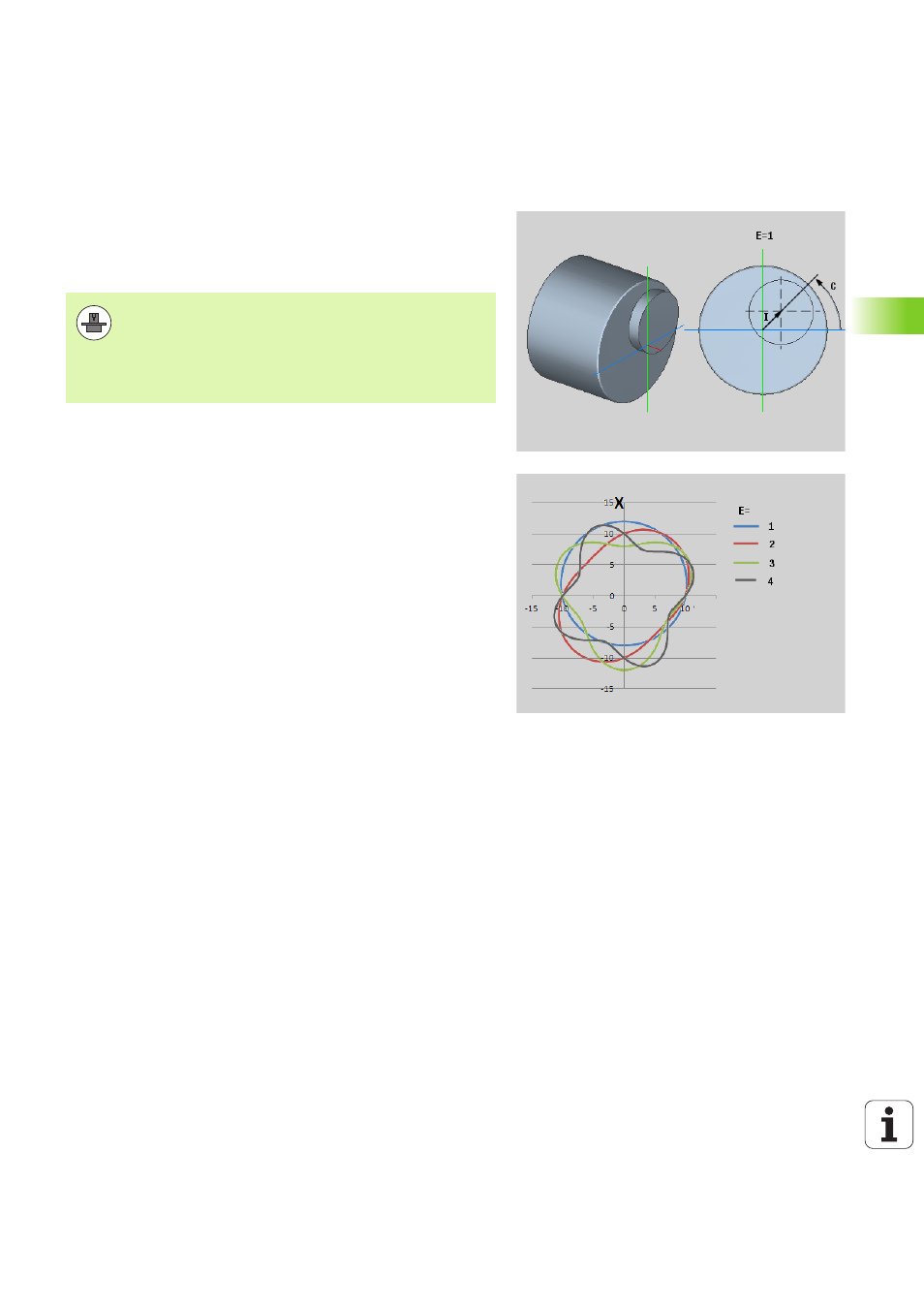

Некруглое X G727
С помощью функции G727 могут быть созданы эллиптические
полигоны.
Контуры вращения программируются отдельными циклами
токарной обработки.
Станок и ЧПУ должны быть подготовлены фирмой-
производителем. Следуйте указаниям инструкции по
обслуживанию станка.
Условие:
Опция ПО Функции синхронизации
Параметр
H
Активирование соединения
H=0: выключить соединение
H=1: включить соединение
Q
Расчётный шпиндель: номер шпинделя, соединяемого с
осью X (зависит от станка)
I
X-ход +/-: половина перекрывающего движения X
(радиус)
C
Позиция C в начале Z: угол оси С X-хода
F
Макс. Ускоренный ход: допустимый ускоренный ход для
оси X при активированном соединении
E
Коэффициент формы: количество X-ходов
относительно оборотов шпинделя
Z
Начало Z: опорное значение для параметра C
W
Разница C [°/мм Z]: разница угла оси С относительно
участка в 1 мм по оси Z
