Страница 143
HEIDENHAIN MANUALplus 620, CNC PILOT 640
143
2.9 Юниты - Фрезерование
на торцевой поверхност
и

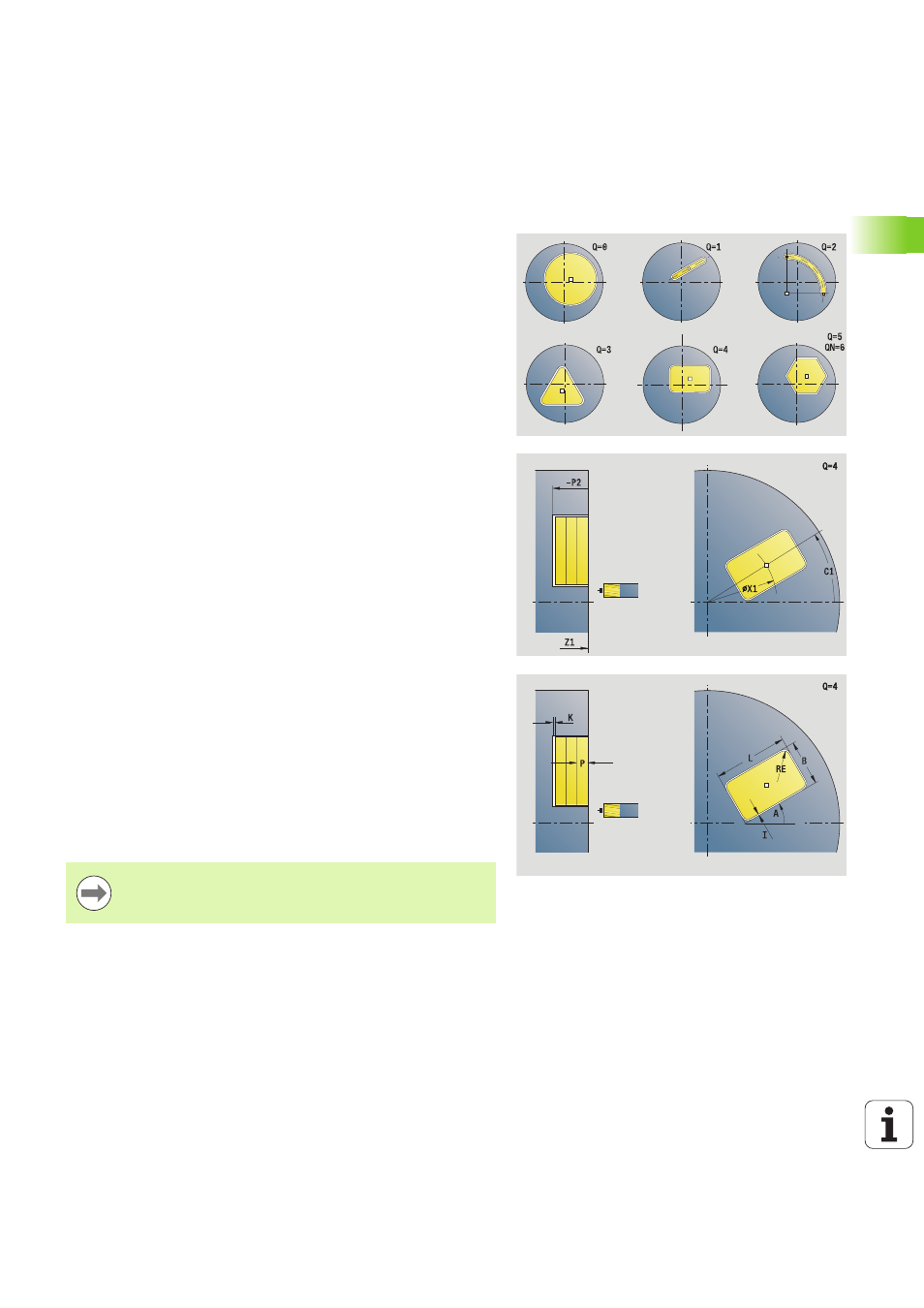

Юнит "Фрезерование карманов, фигур на
торцевой поверхности"
Блок фрезерует определенный Q карман. Выберите в QK тип
обработки (черновая/чистовая обработка), а также стратегию
врезания.
Имя юнита: G84x_Fig_Stirn_C / Циклы: G845 (смотри страница
371); G846 (смотри страница 376)
Доступ к технологической базе данных:
Тип обработки: фрезерование
Параметры, на которые оказывается влияние:
F, S, FZ, P
Форма Фигура
Q
Тип фигуры
0: полный круг
1: линейная канавка
2: круглая канавка
3: треугольник
4: прямоугольник, квадрат
5: многоугольник
QN
Количество углов многоугольника – только при Q=5
(многоугольник)
X1
Диаметр центра фигуры
C1
Угол, центр фигуры
Z1
Верхняя грань фрезерования
P2
Глубина фигуры
L
Длина грани/размер под ключ
L\>0: длина грани
L<0: размер под ключ (внутренний диаметр
окружности) у многоугольника
B
Ширина прямоугольника
RE
Радиус скругления
A
Угол к оси Х
Q2
Направление поворота канавки – только при Q=2
(круглая канавка)
cw: по часовой стрелке
ccw: против часовой стрелки
W
Угол, конечная точка канавки – только при Q=2 (круглая
канавка)
Программируйте только существенные параметры для
выбранного типа фигуры.
