132
Юниты smart.Turn
2.8 Юниты – Резьба

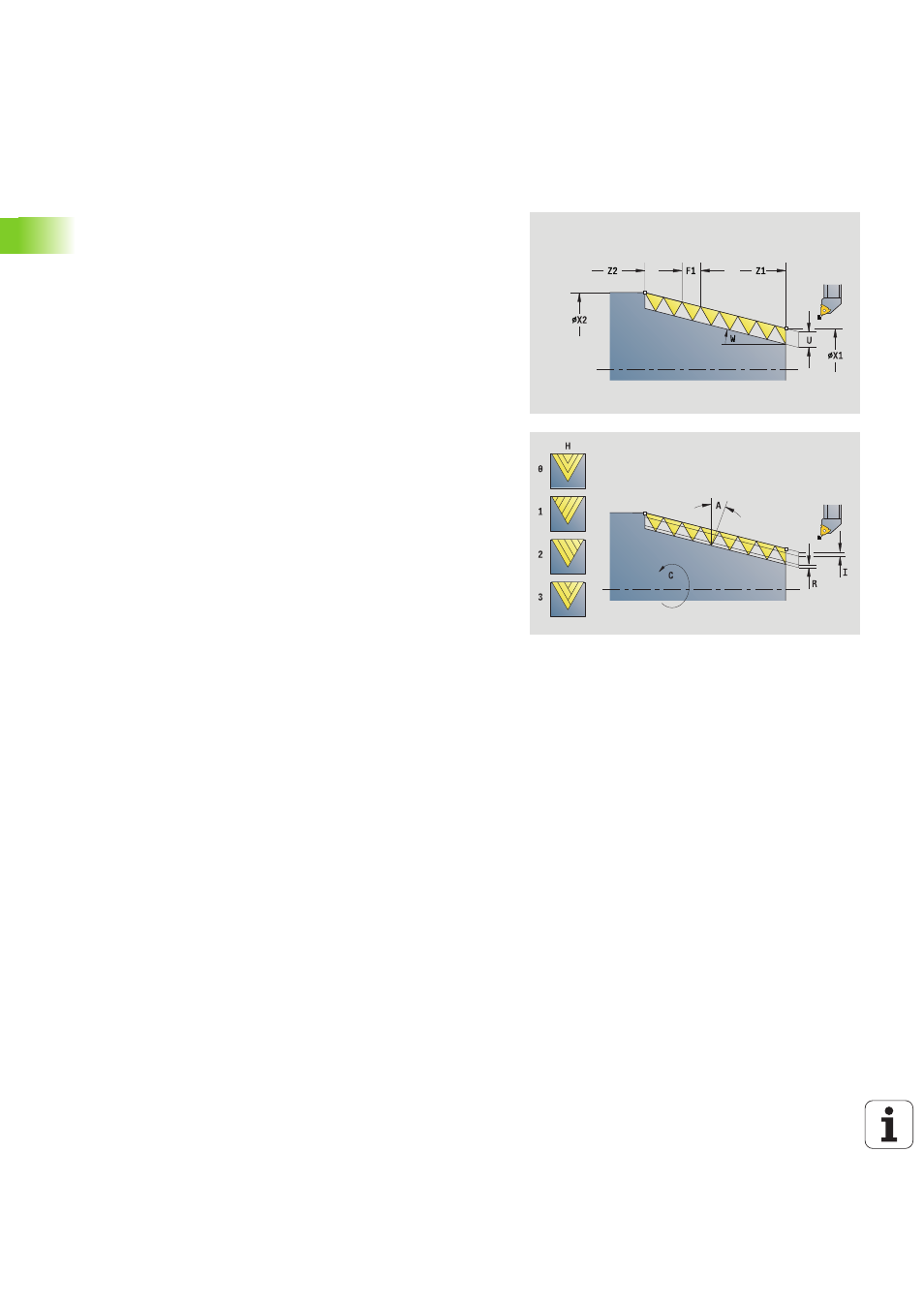

Юнит "Коническая резьба"
Юнит выполняет одно- или многоходовую коническую
внутреннюю или внешнюю резьбу.
Имя юнита: G32_KEG / Цикл: G32 (смотри страница 308)
Доступ к технологической базе данных:
Тип обработки: нарезание резьбы
Параметры, на которые оказывается влияние:
F, S
Форма Резьба
O
Место резьбы
0: внутренняя резьба (врезание в +Х)
1: внешняя резьба (врезание в –Х)
X1, Z1
Стартовая точка резьбы (Х1: диаметр)
X2, Z2
Конечная точка резьбы (Х2: диаметр)
W
Угол конуса (привязка: Z-ось; –45°<W<45°)
F1
Шаг резьбы
U
Глубина резьбы (автоматически для метрической ISO-
резьбы)
KE
Позиция сбега
0: в конце хода резьбы
1: в начале хода резьбы
K
Длина выхода
