HEIDENHAIN MANUALplus 620, CNC PILOT 640

205

4.3 Основные элементы контура точения

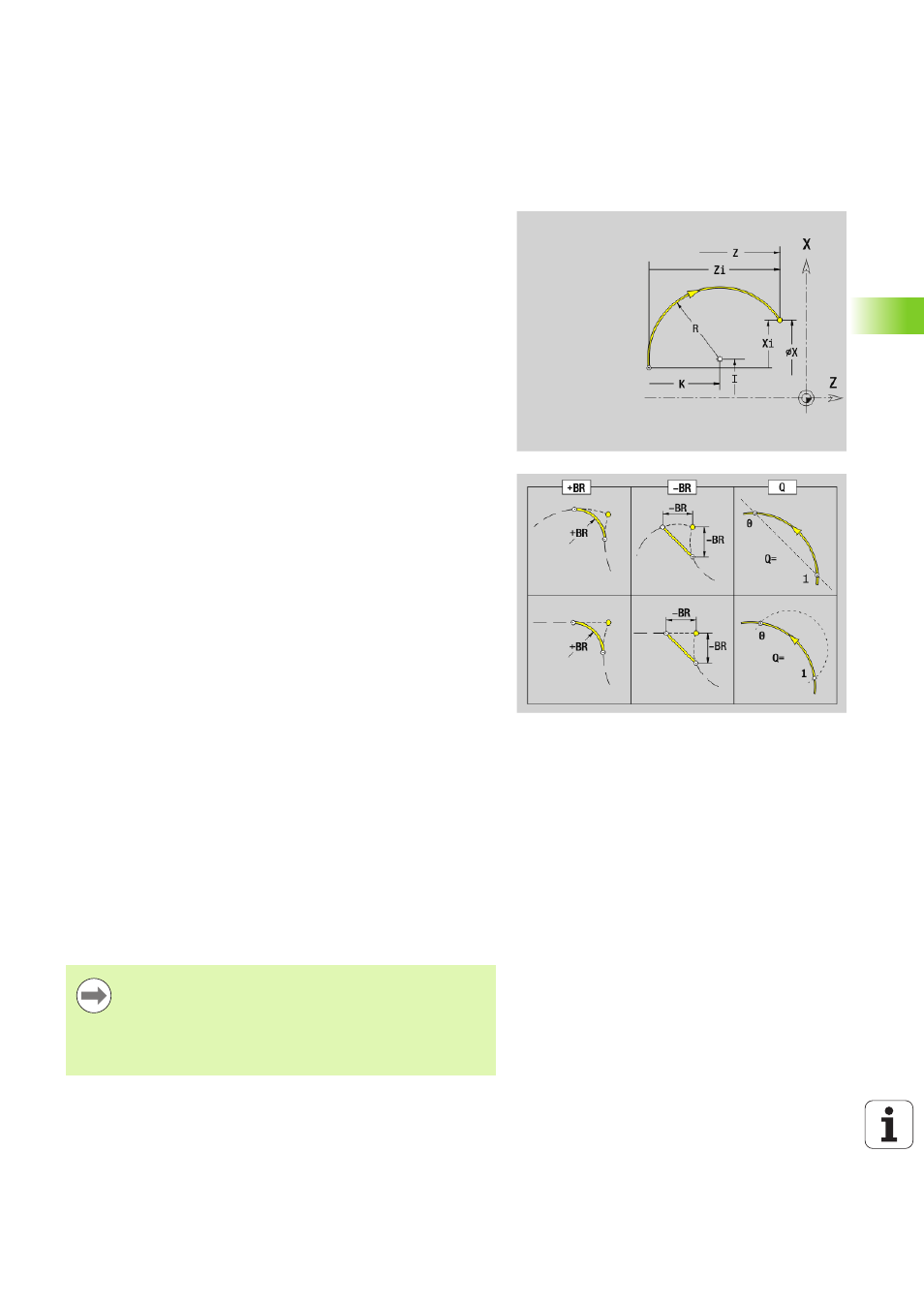

Дуга окружности контура точения G12-/G13-Geo

G12/G13 задает дугу окружности в контуре точения с

простановкой абсолютных размеров центра окружности.

Направление вращения (см. вспомогательный рисунок):

G12: по часовой стрелке

G13: против часовой стрелки

Параметр

X

Конечная точка элемента контура (диаметр)

Z

Конечная точка элемента контура

I

Центр (радиус)

K

Центр

R

Радиус

Q

Точка пересечения. Конечная точка, если дуга пересекает

прямую или дугу окружности (по умолчанию: 0):

0: ближняя точка пересечения

1: дальняя точка пересечения

BR Фаска/скругление. Задает переход к следующему элементу

контура. Программируйте теоретическую конечную точку,

если вводится фаску/скругление.

Значение не введено: плавный переход

BB=0: не плавный переход

BR\>0: радиус скругления

BR<0: ширина фаски

PZ

Конечная точка элемента контура (полярный радиус;

привязка: нулевая точка заготовки )

W

Конечная точка элемента контура (полярный угол;

привязка: нулевая точка заготовки )

PM Центр (полярный радиус; привязка: нулевая точка

заготовки )

WM Центр (полярный угол; привязка: нулевая точка заготовки )
AR Стартовый угол (угол касательной к оси вращения)
AN Конечный угол (угол касательной к оси вращения)
BE, BF, BD, BP и BH (siehe „Атрибуты обработки для элементов

формы” auf Seite 201)
FP

Не обрабатывать элемент (обязательно только для

TURN PLUS):

0: Не обрабатывать базовый элемент (прямой)

1: Не обрабатывать элемент наложения (например,

фаску или скругление)

2: Не обрабатывать базовый элемент/ элемент

наложения

Программирование

X, Z: абсолютно, в приращениях, с самоудержанием

или "?"

ARi: Угол к предыдущему элементу

ANi: Угол к последующему элементу
