HEIDENHAIN MANUALplus 620, CNC PILOT 640 541
6.7 Циклы фрезерования, ось Y

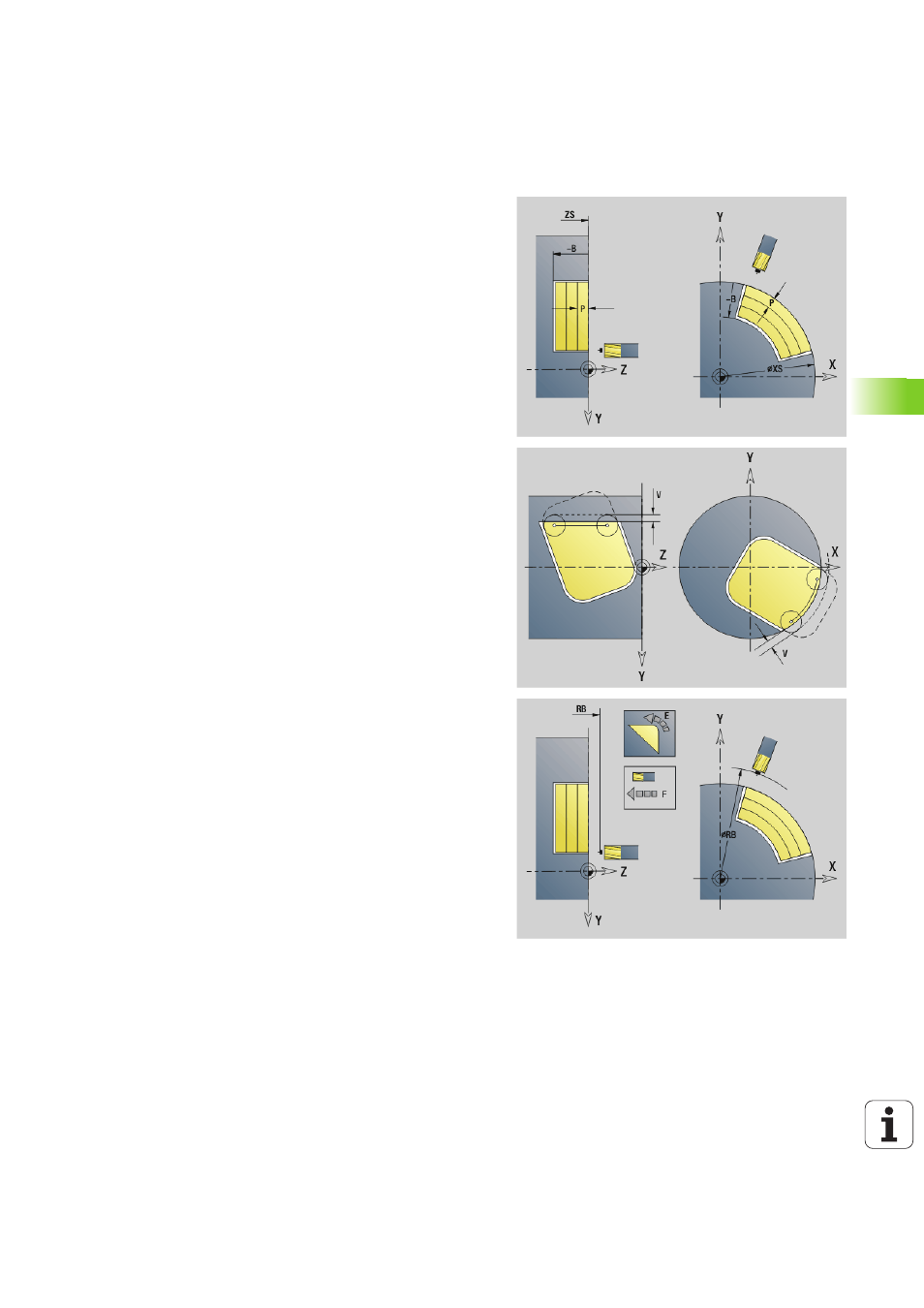

G845 (ось Y) – фрезерование
На направление фрезерования можно повлиять при помощи
параметров "Направление фрезерования H", "Направление
обработки Q" и направления вращения фрезы (см. таблицу G845
в руководстве пользователя). Программируйте только
приведенные в следующей таблице параметры.
Смотри также:
 Страница 539G845 – основы
 G845 – определение позиции предварительного
сверленияСтраница 540
Параметры фрезерования
ID Контур фрезерования – имя контура фрезерования
NS Номер стартового кадра контура
 Фигуры: номер кадра фигуры
 Свободный замкнутый контур: элемент контура (не
стартовая точка)
B Глубина фрезерования (по умолчанию: глубина из
описания контура)
P Максимальная подача на врезание (по умолчанию:
фрезеровка с одной подачей на врезание)
XS Верхний предел фрезерования плоскости YZ (заменяет
отсчетную плоскость из описания контура)
ZS Верхняя грань фрезерования плоскости ХY (заменяет
отсчетную плоскость из описания контура)
I Припуск в направлении Х (радиус)
K Припуск в направлении Z
U (Минимальный) коэффициент перекрытия. Устанавливает
перекрытие траекторий фрезерования (по умолчанию: 0,5).
Перекрытие = U*Диаметр фрезы
V Коэффициент перекрытия (по умолчанию: 0,5).
Определяет значение, на которое фреза превосходит
внешний радиус (по умолчанию: 0,5).
 0: полностью выполнено фрезерование по
определенной траектории
 0<V<=1: переполнение = V*диаметр фрезы
H Направление фрезерования (по умолчанию: 0)
 0: встречное движение
 1: попутное движение
F Подача для врезания на глубину (по умолчанию: активная
подача)
E Уменьшенная подача для круглых элементов (по
умолчанию: активная подача)
RB Плоскость возврата (по умолчанию: назад в исходное
положение)
 Плоскость XY: позиция отвода в направлении Z
 Плоскость YZ: позиция отвода в направлении X
(диаметральный размер)
