HEIDENHAIN MANUALplus 620, CNC PILOT 640 515
6.2 Контуры в плоскости XY

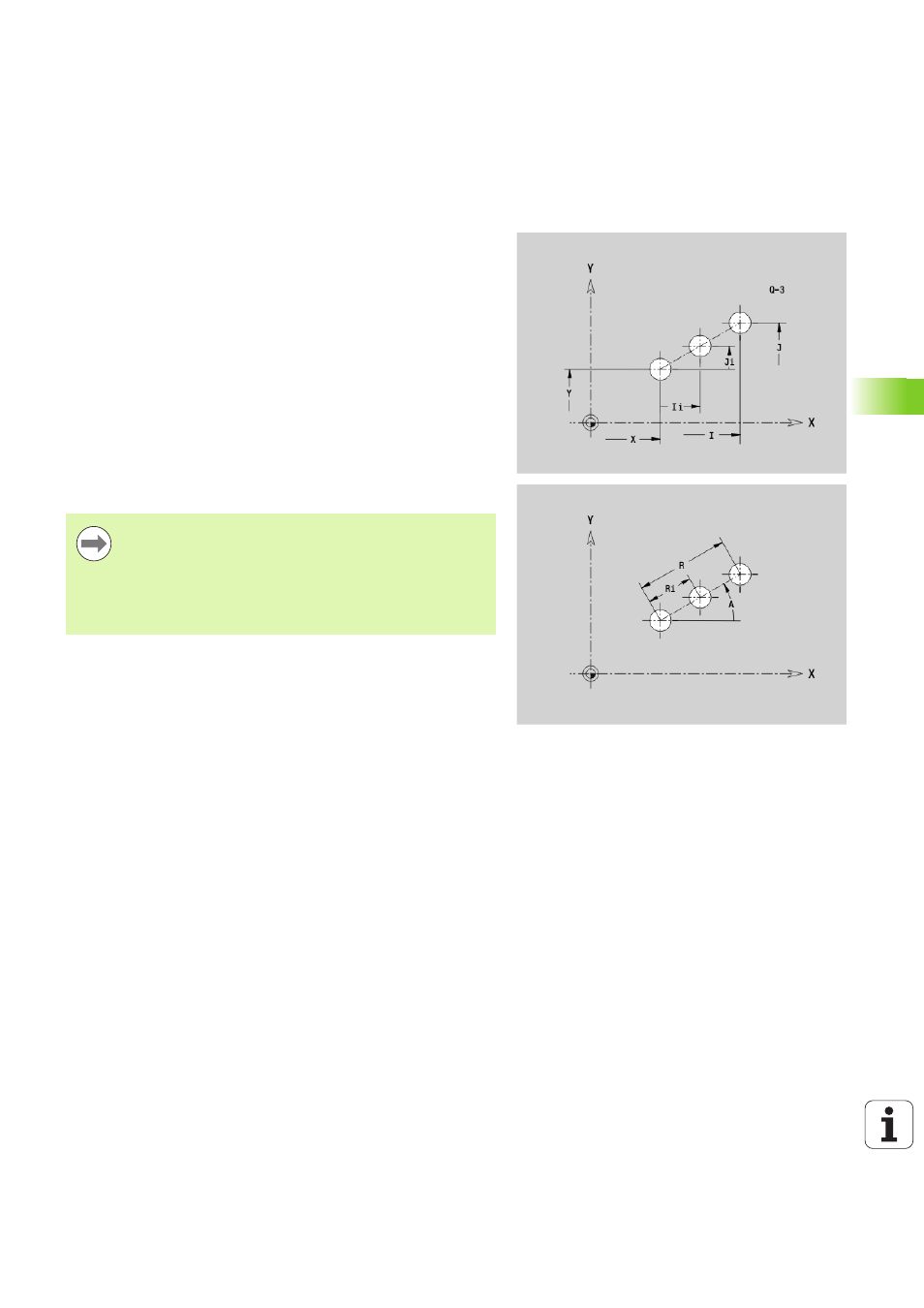

Группа отверстий на прямой в плоскости XY
G471-Geo
G471 задает линейный шаблон в плоскости XY. G471 действует
на заданное в последующей записи отверстие или фигуру
(G370..375, G377).
Параметр
Q Количество фигур
X 1. Точка шаблона (радиус)
Y 1. Точка шаблона
I Конечная точка шаблона (направление Х; радиус)
J Конечная точка шаблона (в направлении Y)
Ii Расстояние между двумя фигурами по X
Ji Расстояние между двумя фигурами по Y
A Угол продольной оси шаблона (привязка:
положительное направление оси X)
R Длина (общая длина шаблона)
Ri Интервал шаблона (расстояние между двумя фигурами)
Указания по программированию
 Программируйте отверстие/фигуру в следующем
кадре без центра.
 Цикл фрезерования (раздел ОБРАБОТКА) вызывает
в следующем кадре отверстие/фигуру, а не
определение шаблона.
