HEIDENHAIN MANUALplus 620, CNC PILOT 640
149
2.10 Юниты – Фрезеровани
е на боковой поверхности

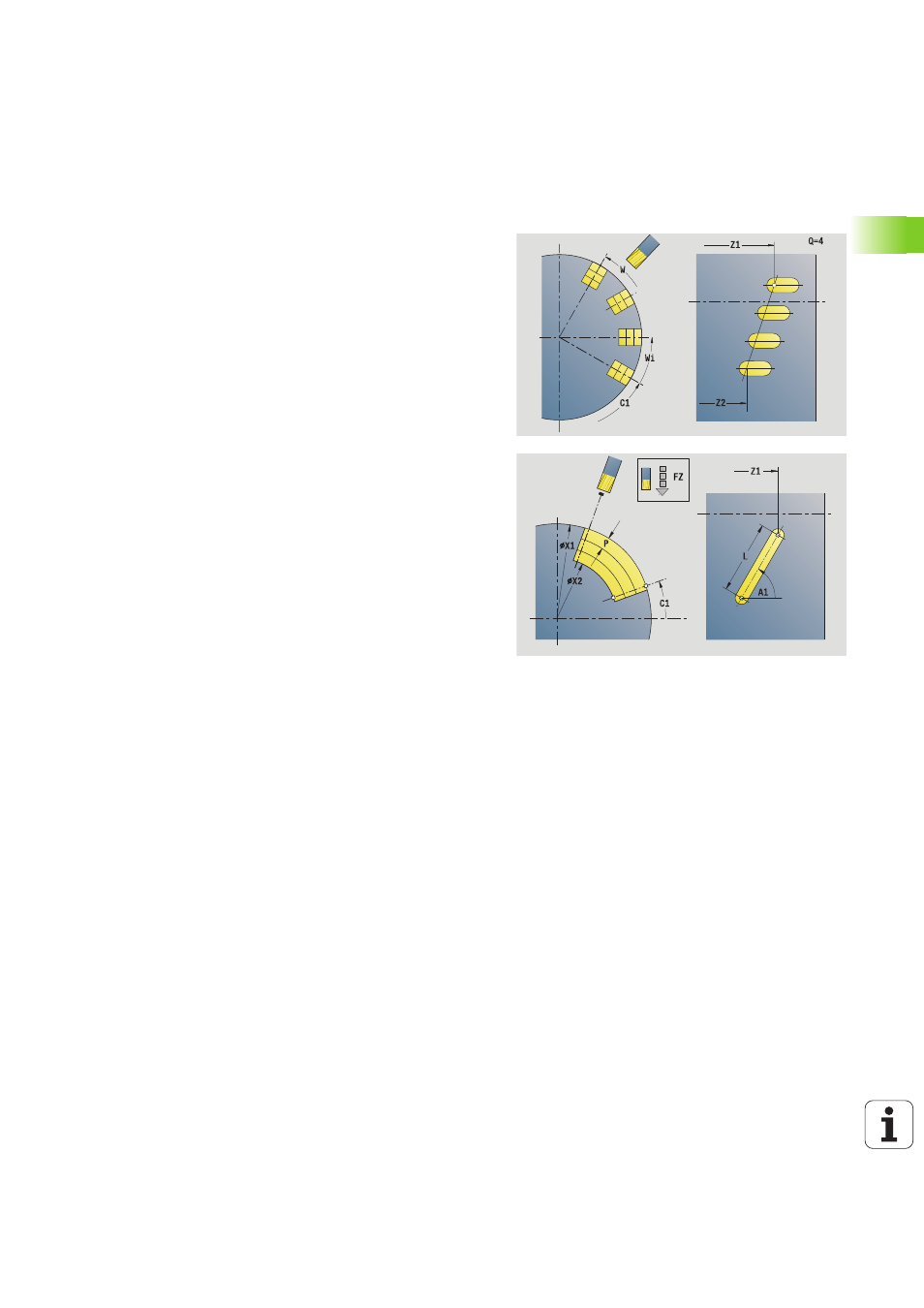

Юнит "Группа канавок на прямой на боковой
поверхности"
Юнит выполняет группу канавок на прямой с равными
интервалами на боковой поверхности. Стартовая точка канавок
соответствует позициям шаблона. Длина и положение канавок
задаются в юните. Ширина канавки соответствует диаметру
фрезы.
Имя юнита: G792_Lin_Mant_C / Цикл: G792 (смотри страница 351)
Доступ к технологической базе данных:
Тип обработки: фрезерование
Параметры, на которые оказывается влияние:
F, S, FZ, P
Форма Шаблон
Q
Количество канавок
Z1, C1
Шаблон стартовой точки
Wi
Приращение угла
W
Конечный угол
Z2
Конечная точка шаблона
Форма Цикл
X1
Верхняя грань фрезерования (диаметр)
X2
Дно фрезерования (размер диаметра)
L
Длина канавки
A1
Угол к оси Z
P
Максимальное врезание
FZ
Подача на врезание
Дополнительные формы:смотри страница 60
