HEIDENHAIN MANUALplus 620, CNC PILOT 640 131
2.8 Юниты – Резьба

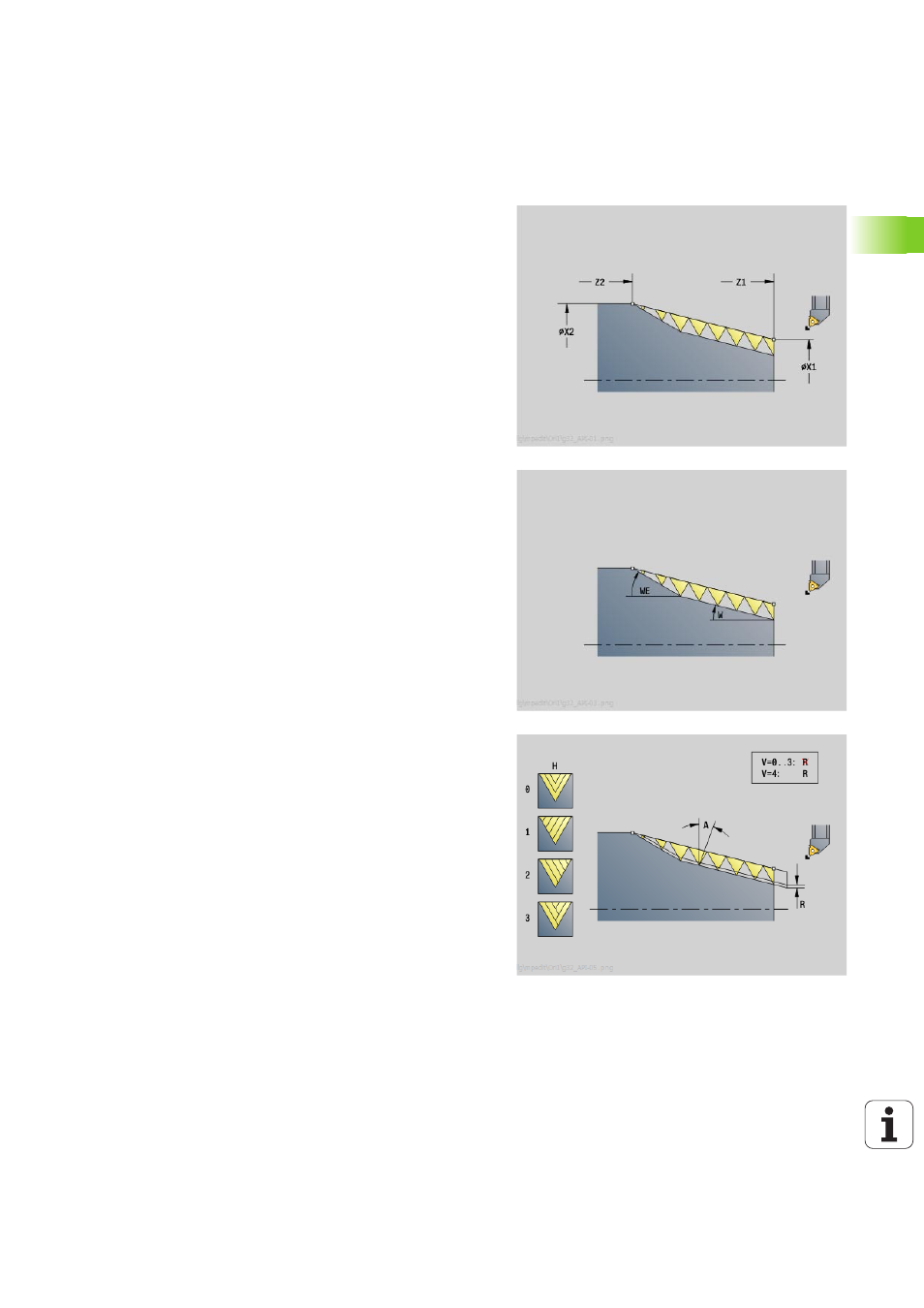

Юнит "API-резьба"
Юнит выполняет резьбу API за один или несколько проходов.
Глубина резьбы уменьшается у сбега резьбы.
Имя юнита: G352_API / Цикл: G352 (смотри страница 313)
Доступ к технологической базе данных:
 Тип обработки: нарезание резьбы
 Параметры, на которые оказывается влияние:
F, S
Форма Резьба
O
Место резьбы
 0: внутренняя резьба (врезание в +Х)
 1: внешняя резьба (врезание в –Х)
X1, Z1 Стартовая точка резьбы (Х1: диаметр)
X2, Z2 Конечная точка резьбы (Х2: диаметр)
W Угол конуса (привязка: Z-ось; –45°<W<45°)
WE Угол сбега (привязка: Z-ось; 0°<WE<90°; по умолчанию:
12°)
F1 Шаг резьбы
U Глубина резьбы (автоматически для метрической ISO-
резьбы)
Форма Цикл
I
Максимальная подача на врезание (радиус)
H Тип смещения (смещение между отдельными
подачами на врезание в направлении хода)
 0: без смещения
 1: слева
 2: справа
 3: переменно слева/справа
V Тип подачи (подробная информация: смотри страница
127)
 0: постоянный диагональный проход резания
 1: постоянная подача на врезание
 2: с остаточным резанием
 3: без остаточного резания
 4: как в MANUALplus 4110
 5: постоянная подача (как в 4290)
 6: постоянно с остатком (как в 4290)
A Угол подачи (привязка: X-ось; 0°\>A\>60°; по умолчанию
30°)
R Остаточная глубина прохода (только при V=4)
C Стартовый угол
D Количество заходов
Q Количество пустых проходов
Дополнительные формы:смотри страница 60
