HEIDENHAIN MANUALplus 620, CNC PILOT 640
135
2.9 Юниты - Фрезерование
на торцевой поверхност
и

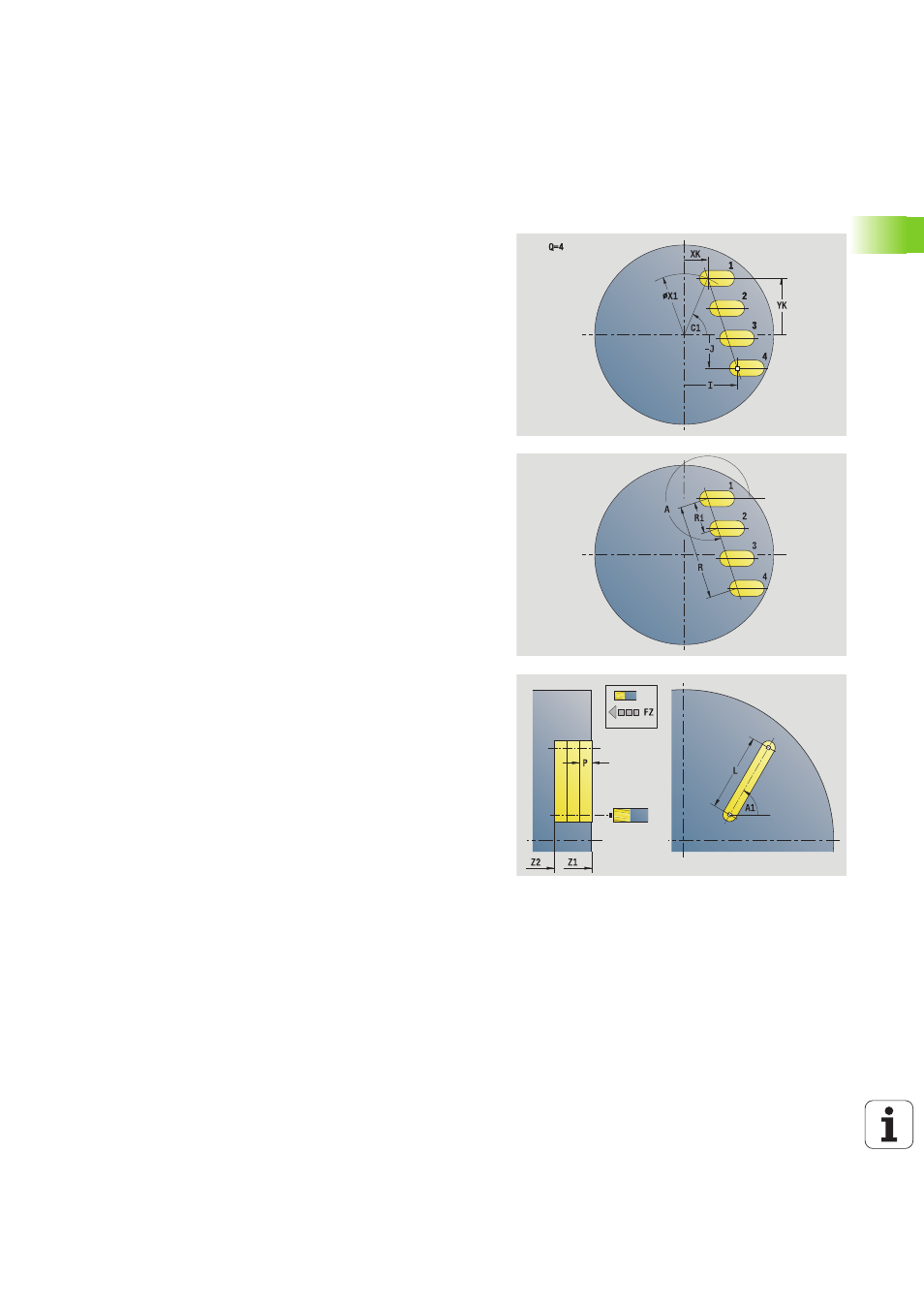

Юнит "Группа канавок на прямой на торцевой
поверхности"
Юнит выполняет группу канавок на прямой с равными
интервалами на торцевой поверхности. Стартовая точка канавок
соответствует позициям шаблона. Длина и положение канавок
задаются в юните. Ширина канавки соответствует диаметру
фрезы.
Имя юнита: G791_Lin_Stirn_C / Цикл: G791 (смотри страница 350)
Доступ к технологической базе данных:
Тип обработки: фрезерование
Параметры, на которые оказывается влияние:
F, S, FZ, P
Форма Шаблон
Q
Количество канавок
X1, C1
Точка старта полярно
XK, YK Точка старта декартово
I, J
Конечная точка (XK, YK)
Ii, Ji
Интервал (XKi, YKi)
R
Расстояние первый/последний контур
Ri
Интервал в приращениях
A
Угол шаблона (привязка ось XK)
Форма Цикл
Z1
Верхняя грань фрезерования
Z2
Дно фрезерования
L
Длина канавки
A1
Угол к оси Х
P
Максимальное врезание
FZ
Подача на врезание
Дополнительные формы:смотри страница 60
