HEIDENHAIN MANUALplus 620, CNC PILOT 640 155
2.10 Юниты – Фрезеровани
е на боковой поверхности

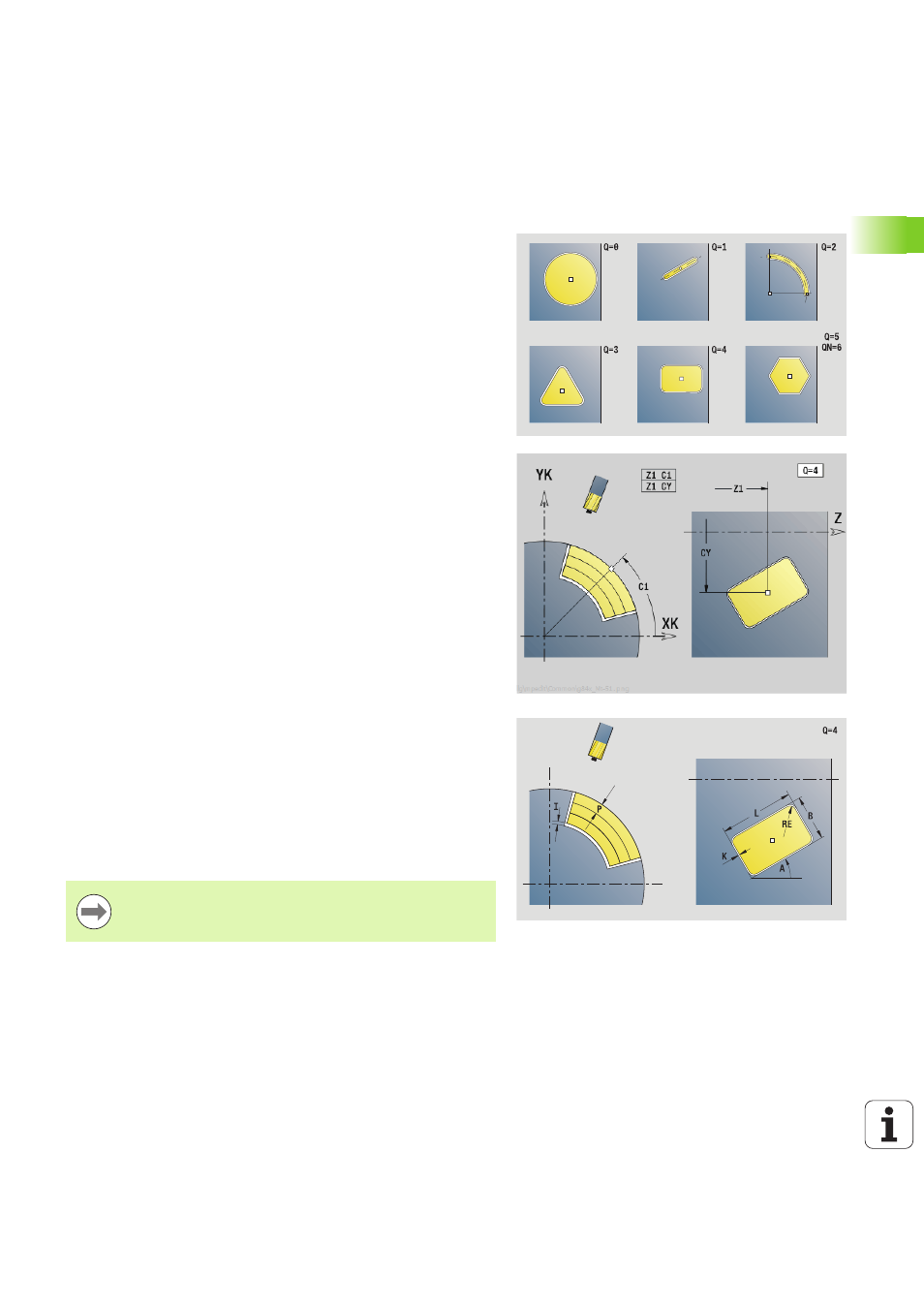

Юнит "Фрезерование карманов, фигуры на
боковой поверхности"
Блок фрезерует определенный Q карман. Выберите в QK тип
обработки (черновая/чистовая обработка), а также стратегию
врезания.
Имя юнита: G84x_Fig_Mant_C / Циклы: G845 (смотри страница
371); G846 (смотри страница 376)
Доступ к технологической базе данных:
 Тип обработки: фрезерование
 Параметры, на которые оказывается влияние:
F, S, FZ, P
Форма Фигура
Q
Тип фигуры
 0: полный круг
 1: линейная канавка
 2: круглая канавка
 3: треугольник
 4: прямоугольник, квадрат
 5: многоугольник
QN Количество углов многоугольника – только при Q=5
(многоугольник)
Z1 Центр фигуры
C1 Угол, центр фигуры
CY Развертка, центр фигуры
X1 Верхняя грань фрезерования
P2 Глубина фигуры
L Длина грани/размер под ключ
 L\>0: длина грани
 L<0: размер под ключ (внутренний диаметр
окружности) у многоугольника
B Ширина прямоугольника
RE Радиус скругления
A Угол к оси Z
Q2 Направление поворота канавки – только Q=2 (круглая
канавка)
 cw: по часовой стрелке
 ccw: против часовой стрелки
W Угол, конечная точка канавки – только Q=2 (круглая
канавка)
Программируйте только существенные параметры для
выбранного типа фигуры.
